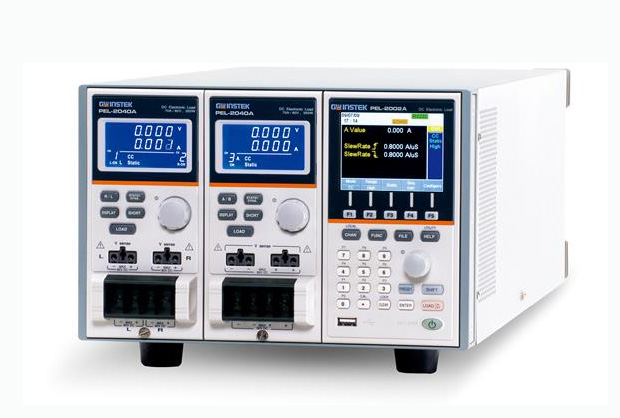

PEL-2000A系列模組式可編程直流電子負載
品牌：固緯電子/GWINSTEK
查看產品資料
訪問技術支持- 簡介：此電子負載可以工作在定電流、定電壓、定電阻模式下，還可仿真各種動態負載狀況，透過序列功能進行負載電壓、電流、負載的上升等。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
PEL-2000A可編程直流電子負載，此電子負載可以工作在定電流、定電壓、定電阻模式下，還可仿真各種動態負載狀況，透過序列功能進行負載電壓、電流、負載的上升及下降斜率、電流準位、持續時間等參數來編輯負載波形，同時提供外部波形信號控制以及V&I監測功能，測試參數及狀態的存儲可高達120組，系統可根據自動測試需求，隨時由儀器內部的儲存單元EEPROM中呼叫出來使用。
PEL-2000A系列包含兩種主控含機框PEL-2002A(可容納雙模塊)與PEL-2004(可容納四模塊)，采用模組化設計，協助使用者保留未來可能會運用到更高功率需求的擴充性，目前提供4款負載模組分別為：PEL-2020A(200W雙信道負載模塊100W*2 ； PEL-2030A (280W雙信道負載模塊30W+ 250W) ； PEL-2040A(350W單信道負載模塊)；PEL-2041(350W單信道負載模塊)]，以PEL-2004A來代表最多可以組成8個通道同步使用，功率范圍200W~350W，電流范圍0~70A，電壓范圍1~500V，使用者可依據實際需求，選擇的負載模組及控制模組進行組合或自組負載系統，可同步執行多組電子負載模組拉載的應用，同時每個模組采用隔離與地浮接方式，避免造成短路回路 ； 現今綠能產業蓬勃發展，PEL-2000A 系列符合各式消費性電子及車用能源設備測試的需求，透過外部扁平電纜并聯控制功能，最多可以同時控制五個主機框，并讓總體的總使用功率達到7kVA。
PEL-2000A系列配備RS232、USB、GPIB(選配)接口、GO/NG接口，同時還配備了驅動程序和針對LabView、VB、C、C++等相關測試軟件范例。PEL-2000A系列主要應用于多信道或單信道輸出的AC/DC電源、DC/DC電源模塊、充電器及電源類電子組件性能的測試，對設計研發、生產線測試及產品檢測作業上提供快速有效的測試方案，同時具有的OPP、OCP、OVP、OTP、低壓保護以及正反向極性保護功能，更大幅提高了產品的可靠性、是工程測試及自動測試環境得以信賴的產品。
產品特點：
? 10組預置內存
? 可并行操作
? 支持負載模擬的序列功能
? 外部波形控制功能
? 高精度和高分辨率
? 可變轉換速率
? 高達8通道的多通道輸出
? 過功率/過電流/過電壓/過溫保護
? 延遲控制
? USB接口，支持RS-232C,GPIB(選配）
? 120組設置內存
