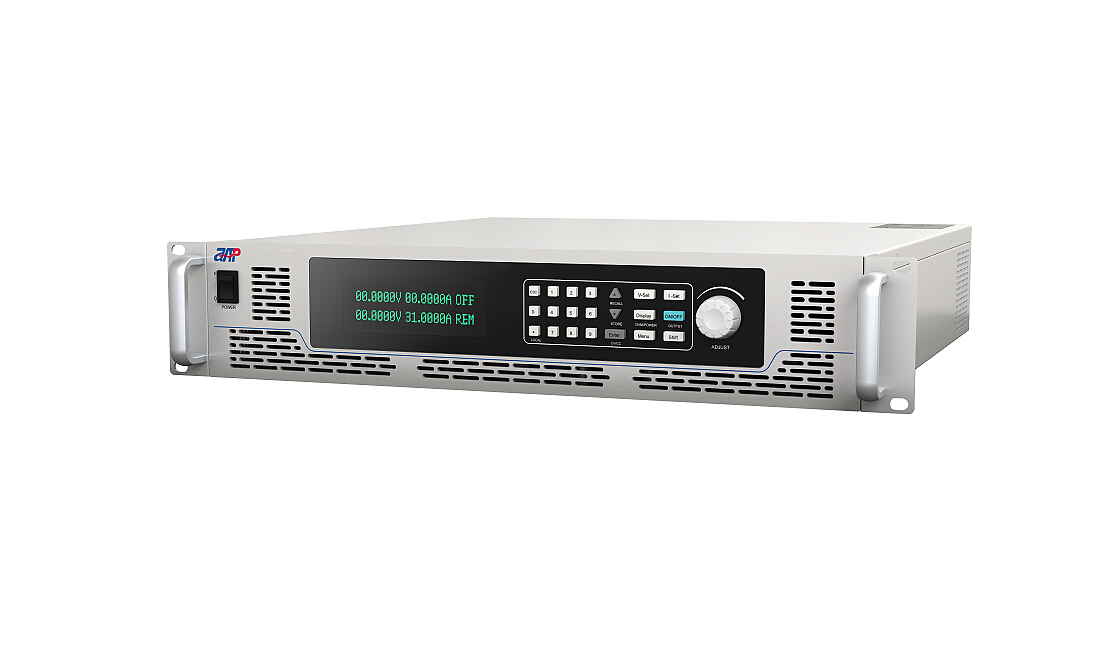

SP20VDC-2U系列可編程直流電源
品牌：全天科技/APM
查看產品資料
訪問技術支持- 簡介：含1000W、2000W兩款，內置符合標準的汽車電子測試曲線。輸出電壓范圍0～20V，輸出電流范圍0～120A。電流線性調整率達到30mV，電壓精度高達0.05%，電流精度高達0.1%。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
產品概述：
20VDC系列產品為單組輸出的高功率密度可編程直流電源，可提供穩定的直流輸出，內置電壓和電流的測試能力，能滿足各種直流電源的應用。
產品特點：
高效率——2U輸出功率達到2000W；
高精密——電壓精度高達0.05%，電流精度高達0.1%，且100ms/10ms超寬空載/滿載下降時間；
高穩定——可長期在0～40℃滿負載連續穩定工作，通過CSA/UL/CE/FCC等認證標準。
■精準的電壓及電流測量能力
■恒功率寬范圍電壓電流輸出
■支持主從并機控制可達10臺
■支持標準SCPI指令，方便快速系統集成
■支持List波形編輯功能
■支持RS232/RS485/LAN/USB/GPIB通訊方式
■過壓、過流、過功率、過溫以及短路保護
■2U機型內置符合標準的汽車電子測試曲線
產品優勢：
1、效率高
20VDC系列產品的效率高達84%，在電路設計上采用軟開關技術，在電路工作時，最大限度的減小器件本身的損耗，既提高了直流源的整體效率，又減小了直流源的溫升值，與同類產品相比，優勢明顯。
2、超快的響應速度
20VDC系列產品獨具的快速下降功能，使其輸出響應時間遠遠小于市場上的同類一線產品。
上升(空載) | ≤10ms | 上升(滿載) | ≤10ms |
下降(空載) | ≤150ms | 下降(滿載) | ≤12ms |
3、DVM量測功能
APM可編程直流電源內置的DVM獨立量測功能，可以在輸出端量測輸出的電壓值，并通過前面板按鍵的切換
顯示在VFD顯示屏上，亦可作為實驗室測試時的外接儀表，用來測量電壓值。
4、主從控制
20VDC系列產品在主從模式下，最多可串/并聯4臺。
主從設置可實現“一呼百應”的效果，設定完成后，SLAVE將會被鎖定在主界面，并僅聽從于MASTER。若其中一臺發生保護，則所有的20VDC系列產品均關閉輸出，并退出主從關系。
5、簡單串/并輸出
在用戶需要大輸出功率時，20VDC系列產品最多可支持10臺串/并聯。
6、串接功能
可通過RS485總線實現最多31臺20VDC系列產品串聯，此種串聯方式可方便用戶監控，即一臺PC可同時監控此RS485總線上的所有設備。
恒功率示意及簡要說明
寬范圍輸出電源，提供更寬的電壓與電流，1臺相當于多臺傳統“矩形”電源的工作量，節省客戶的成本以及空間；同時該系列電源可以通過前面板，監控軟件，或者外部控制實現多樣化操作體驗，以滿足客戶不同的應用需求。
20V電壓段電源的典型應用
20V電壓輸出的可編程直流電源，可廣泛應用于12V電池系統的充電。
對于鉛酸電池，充電電流可為其電池容量的0.2倍左右，對于鋰電池，充電電流可為其電池容量的0.7倍左右，確定充電電流后，可進一步確定電源型號的選擇。
目前，電池廣泛采用三段式充電方式，電源所支持的CC/CV模式的切換，可根據電源電壓的顯示來靈活設定，選擇進入快充階段，均充階段還是浮充階段。
