MI1062六合一多功能USB組合儀器
品牌：廣州致遠/zlg
查看產品資料
訪問技術支持- 簡介：MI1062 六合一多功能組合儀器，集數字示波器、邏輯分析儀、協議分析儀、信號發生器、碼型發生器和掃頻儀六大功能于一身，小巧便攜，信號測量精準入微，操作易用簡捷。
-
概述
-
訂貨信息
-
資料庫
-
相關產品

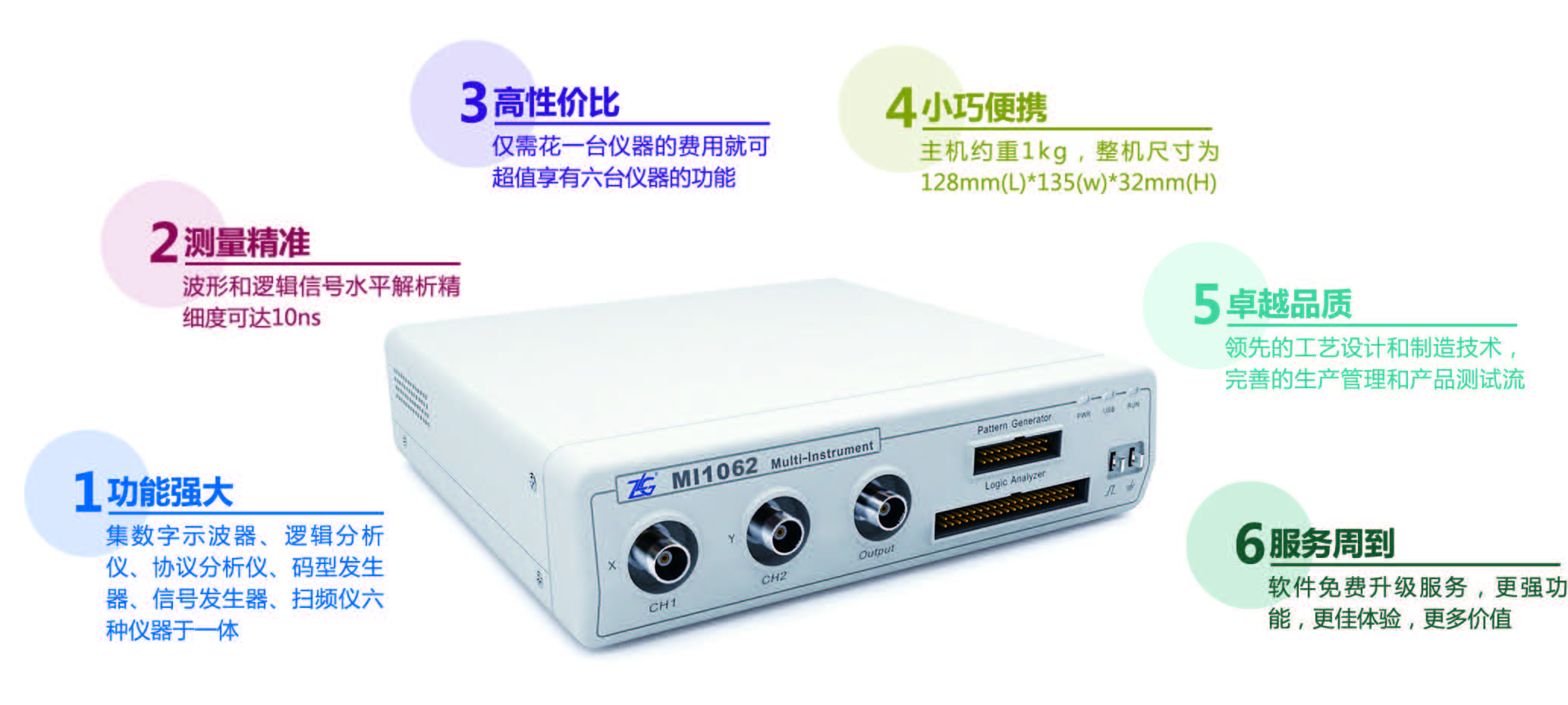

MI1062 六合一多功能組合儀器，創國產組合儀器之先

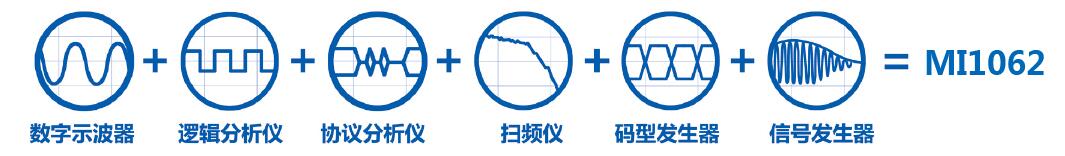

MI1062 六合一多功能組合儀器，集數字示波器、邏輯分析儀、協議分析儀、信號發生器、碼型發生器和掃頻儀六大功能于一身，小巧便攜，信號測量精準入微，操作易用簡捷，特別適合工程師現場測試與高校實驗室課程。
產品特點：
? 60M示波器與頻譜分析儀，2通道；
? 32通道邏輯分析儀，采樣率100MSa/s；
? 各種常見協議分析，并直觀顯示數據；
? 信號發生器：正弦波100u~40M；任意波100MSa/s、2k存儲；
? 碼型發生器：支持16路信號同步輸出，輸出頻率高達50M；
? 內置掃頻功能，掃描頻率最高達40M；
? USB連接和供電，無需外接電源。
不同功能描述：
1、示波器與頻譜分析儀：雙通道數字示波器，60M帶寬，采樣率100MSa/s(每通道），4Mpts存儲深度(每通道），豐富的信號觸發方式和全面的波形分析能力，F(xiàn)FT分析功能，為用戶提供真實準確的波形信息。
2、函數信號源與任意波形發生器：內置DC~40MHz的函數信號，使用軟件，可產生正弦波、方波、鋸齒波、脈沖信號、噪音、調幅/調頻和DC電壓等信號；除標準波形外，通過使用10位100MSa/s采樣率的任意波形發生器（AWG）可創建自定義波形。
3、碼型發生器：支持16路信號同步輸出通道，輸出頻率可高達50MHz，時序和波形均可通過計算機在線編輯，所見即所得。可模擬多種標準的總線時序輸出，編輯通信接口上待輸出的數據序列，為用戶數字電路調試和通信接口驗證提供了最大的方便。
4、掃頻儀：掃描頻率最高可達40MHZ，信號輸出峰值為10V，支持靈活的掃頻步進規則，可滿足大部分用戶對掃頻功能的需求。
5、邏輯分析儀：內置32通道邏輯分析儀，采樣頻率100MSa/s，單通道獨享最大4Mpts存儲深度，可為用戶提供豐富的邏輯數據測試。
6、協議分析儀：支持協議分析插件，可將信號邏輯波形按照協議規則進行解碼顯示，協議數據一目了然，可直接解碼UART、I2C和SPI等總線。
