大功率伺服控制器測試設備設計方案

1、項目簡介：

        大功率伺服控制器測試設備用于對起豎控制器（20kW）、調平控制器（10kW）的電氣性能進行測試，在試驗室條件下對起豎控制器與調平控制器是否滿足大噸位快速垂直起豎與調平的要求進行驗證。

2、項目技術指標：

           項目需求：

       此項目應該達到以下技術需求：
       1.模擬起豎、調平過程中負載變化的實際工況對起豎電機、調平電機進行加載。
       2.模擬上位控制設備向起豎控制器、調平控制器發送控制指令，指令形式包括CAN總線通信、差分脈沖及開關量。
       3.模擬上位控制設備接收起豎控制器、調平控制器的反饋信號，信號形式包括CAN總線通信及開關量。
       4.對起豎控制器、調平控制器運行過程中的各項參數進行測量，如效率、輸出功率、功率因數（交流側）、正反轉速差、轉速調整率、轉速變化響應時間、位置跟蹤誤差等。
       5.電機加載與起豎控制器、調平控制器的測試、測量過程由自動化測控軟件完成。
       6.測試數據經自動化測控軟件處理后可得到表征起豎控制器、調平控制器性能的各項參數。

           項目技術指標

       此項目應該達到技術指標：
       1.可按規定曲線對電機進行動態加載，要求起豎電機加載額定轉矩100N•m、最大轉矩315N•m，調平電機加載額定轉矩45N•m、最大轉矩63N•m；轉速達到2000rpm。
       2.可對起豎電機、調平電機的輸出轉矩、轉速進行測量，轉矩測量最大值不小于315N•m，系統轉矩測量精度達到±0.2%；轉速測量最大值不小于2000rpm，轉速測量精度達到±0.1%。
       3.電機加載額定轉矩控制精度不低于±0.5N•m；轉速控制精度不低于±0.1%。
       4.可對起豎電機、調平電機輸出軸的轉動角度進行測量，角度測量誤差不大于30’。
       5.可通過CAN總線接口對起豎控制器、調平控制器進行控制，要求具有至少10路CAN總線接口，支持CAN2.0A/B標準，速度可達1Mbps，并設置120Ω總線終端負載電阻（連接、斷開狀態可設置）。
       6.可通過差分脈沖接口對起豎控制器、調平控制器進行控制，要求具有至少4組、共8路差分脈沖信號，脈沖幅值±5V，脈沖頻率0~35kHz連續可調，每路可輸        出電流不小于20mA。
       7.可通過開關量輸出接口對起豎控制器、調平控制器進行控制，要求具有至少32路開關量輸出信號，均為低電平有效，高電平為28.5V，每路可輸出電流不小于50mA（阻性負載）。
       8.可通過開關量輸入接口接收起豎控制器、調平控制器的反饋信號，要求具有至少48路開關量輸入信號，均為低電平有效，高電平為28.5V，每路輸入所需電流不大于50mA（阻性負載）。
       9.可對起豎電機、調平電機帶載情況下系統參數進行采集，包括電機輸出轉矩、電機轉速、伺服控制器輸入/輸出功率、電機輸出軸轉動角度等。
       10.大功率電源：輸入電壓3Φ380VAC/50Hz，輸出直流電壓可調，最大不小于600VDC，輸出電流不小于100A。

3、設計方案:

       設計原則:
       在滿足項目需求和技術指標的前提下，本設計方案遵循以下幾點原則：
       1) 自動化程度高；
       2) 可擴展、模塊化、通用性好；
       3) 操作簡單，拆卸方便；

           測試系統整體結構:

       大功率伺服控制器測試設備由測試控制柜、加載臺和大功率電源組成，如圖1所示。測試控制柜用于為伺服控制器及加載設備提供控制信號，同時采集系統運行狀態數據，對伺服控制器性能指標進行測量、分析；加載臺用于安裝電機、傳感器及加載設備，并實現對電機的動態加載；大功率電源用于為伺服控制器提供動力電源。

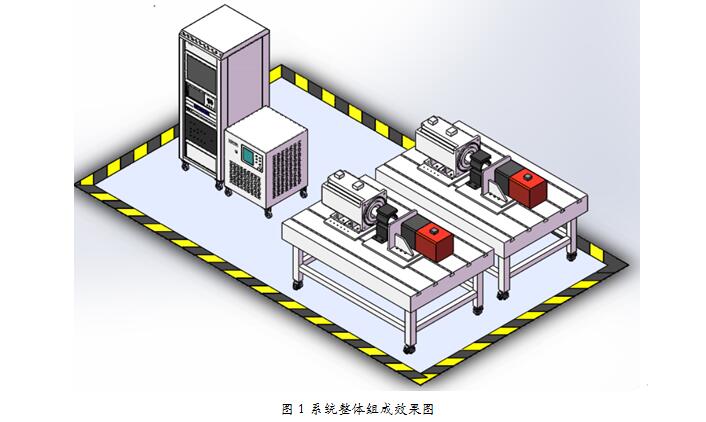

測試系統結構組成效果圖如下：

       加載臺設計數量為2套，為了滿足私服控制器進行雙路輸出的測試要求。整個區域的面積為3m X 5m。

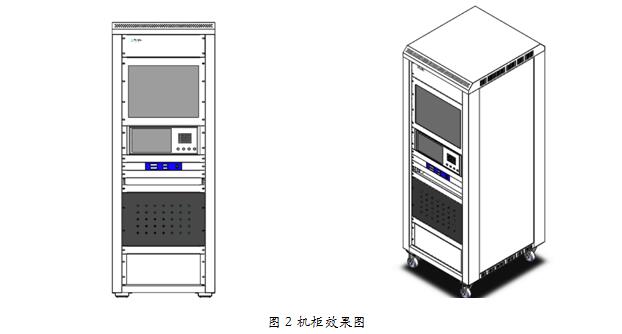

       機柜從上之下依次為：功率分析儀、19寸顯示器、機箱、鼠標鍵盤組合、信號調理箱、控制電源。

           功率分析儀:

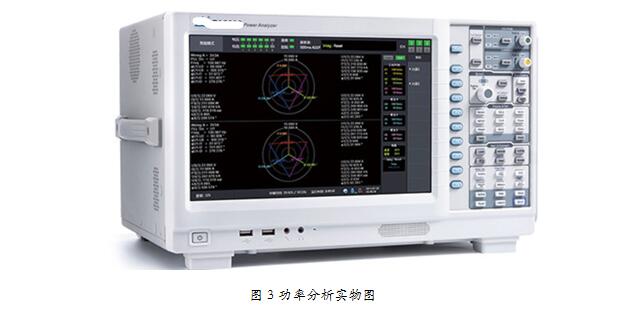

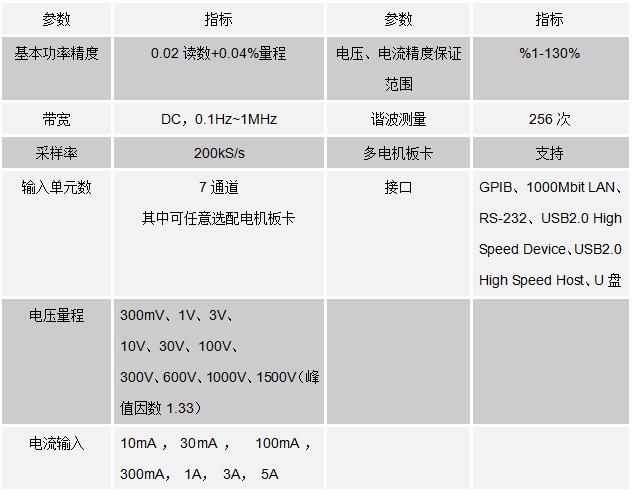

       廣州致遠電子企業級高精度功率分析儀PA6000,是廣州致遠電子推出的高精度高性價比的企業級功率分析儀。具有7個通道，其中一個通道可以配置為電機專用通道。

           機箱:

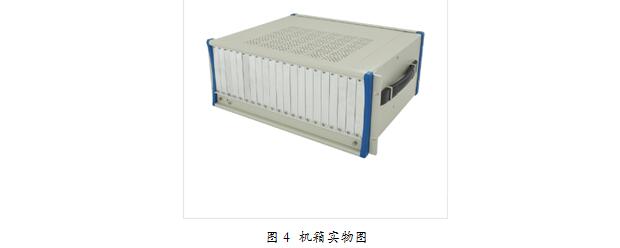

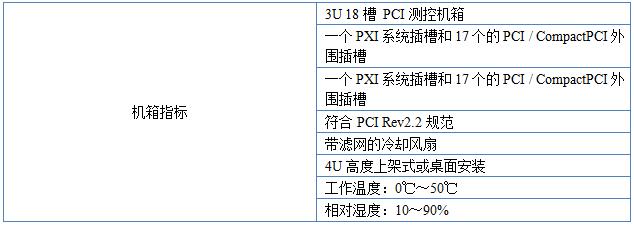

       考慮到本項目所用板卡數量較多，選擇了18槽的PCI機箱。

           信號調理箱:

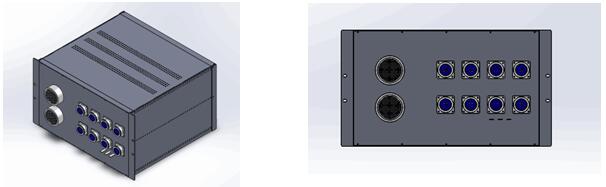

       信號調理箱的前面板主要有CAN接口、數字量輸入輸出接口、模擬量輸入輸出接口、脈沖輸出接口、電源開關和指示燈等。為本公司定制產品。

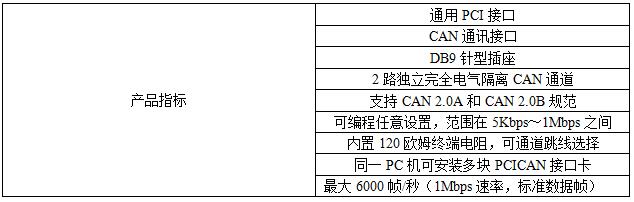

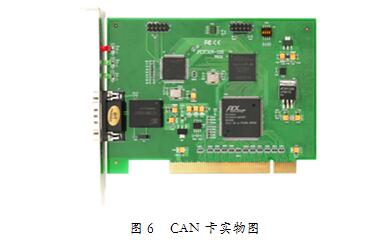

           CAN卡:

           差分脈沖卡:

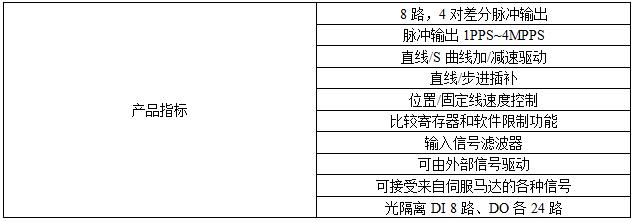

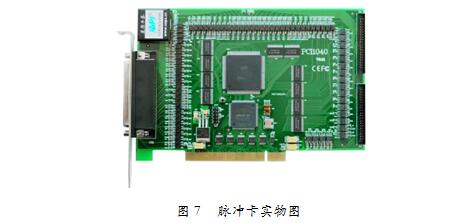

       差分脈沖卡采用PCI總線，具體參數：

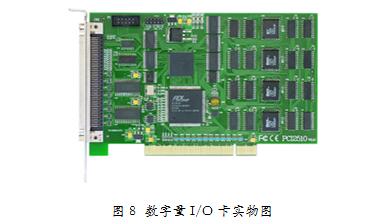

           I/0卡:

           驅動器電源:

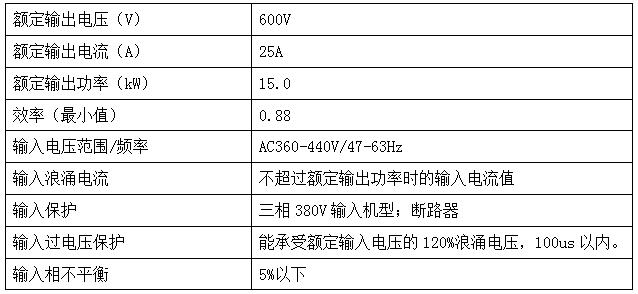

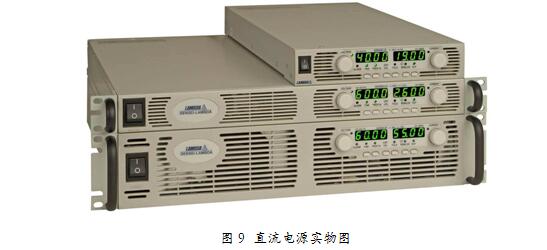

       大功率直流電源采用國外品牌Genesys。Genesys系列大功率直流電源供應器是為了工業應用而專門研制的高性能直流電源供應器，本系列產品具有高準確性、高精確度、高穩定性等優良電子特性。是研究單位、實驗室作為可調直流電源或生產線作為產品壽命測試電源的最好選擇，本系列產品設計有完善的過電壓、過溫度保護線路，產品的可靠性行更高。本系列產品只安裝有電壓調節和電流調節裝置，更能滿足操作者簡單、方便的簡單需求。

           加載電機:

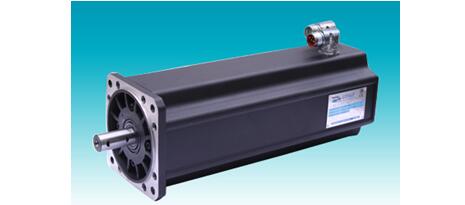

       加載電機采用直流伺服電機。伺服電機具有快速響應的特點。實現精確的定位，可以達到0.001mm，出力大。

           加載電機驅動器:

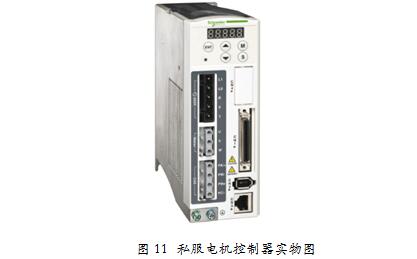

       伺服控制器選用施耐德品牌。
       > 大功率范圍：從0.9kw至42.5kw，單相或者三相
       > 扭矩從0.18至90Nm，2種類型的電機可以滿足所有應用和裝配要求
       ●高性能，無需任何附件
       > 動態的結合：新的靜點繞線技術，快速控制環路響應
       > 集成所有功能：EMC，CANopen
       > 集成安全功能：電源切除
       ●很多不同的接口選擇，可以滿足所有結構
       > 可以連接：很多可能，編碼器接口，I/O接口，脈沖方向……
       > 可以通訊：適應很多種通訊總線
       ●簡單、智能
       > 通過Unilink軟件，易于編程調試
       > 易于安裝、接線：并排放置，緊湊，已有連接線
       > 易于起動：由于有了SinCos Hiperface編碼器

           扭矩轉速測量:

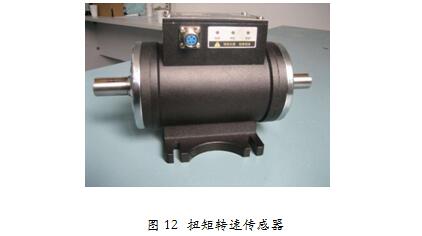

       ZH07-B型傳感器除了具有標準ZH07-A型傳感器檢測轉速轉矩外，最大的特點就是能夠測量旋轉角度，傳感器制作能保證精度，內置合適的讀出部件。

           安裝平臺:

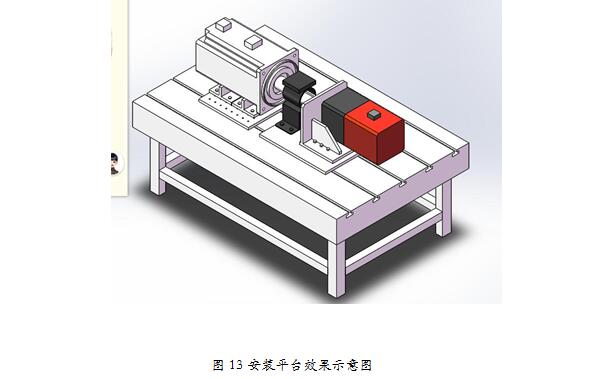

       試驗電機和測功機加載裝置安裝在鑄鐵平臺上，驅動電機運轉過程中的振動可以由鑄鐵平臺吸收。為了降低試驗臺因高速旋轉帶來的震動等，在試驗所需的平板下加裝6個減震墊。鑄鐵平臺上設計有T型槽，便于驅動電機支座、測功機支座及轉矩轉速傳感器支座的固定通過參考用戶提供的試驗電機的外形尺寸，本試驗臺中鑄鐵平板的尺寸為： 1.5m×0.8m×0.25m（長×寬×厚）。

4、測試方法:

       1)被測系統中電機先運行在規定的轉速，此時加載電機作為發電機運行，所產生的能量通過4象限運行變頻器回饋至電網。
       2)根據規定曲線，加載電機進行加載。由于加載電機的額定轉速為2965r/min，所以在不超過額定轉速以下，是恒轉矩輸出。
       3)數據采集采集和監控。

5、軟件設計框架:

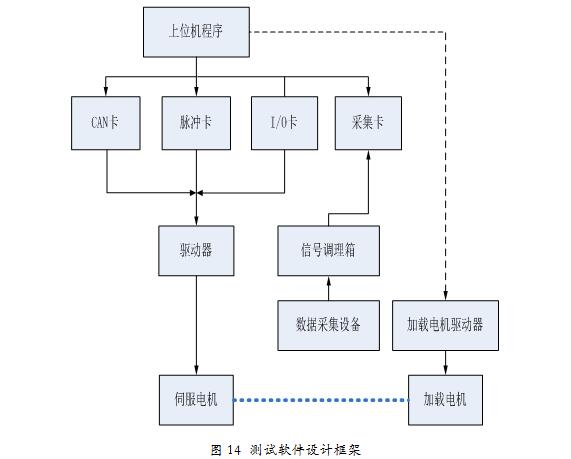

上位機程序通過CAN卡、脈沖卡、I/O卡向伺服控制器發送控制指令，使被測控制器響應。加載電機驅動器接收上位機指令，進行加載動作。轉矩、轉速、角度等參數通過數據采集設備上傳至上位機程序，進行處理和保存等相關動作。

6、上位機組態:

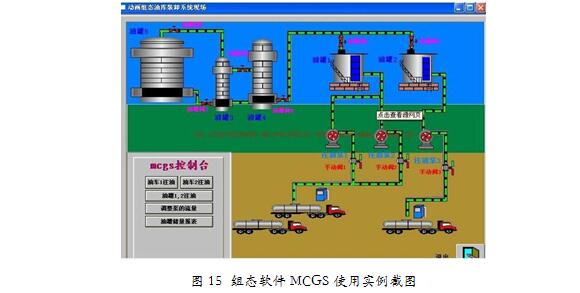

       上位機軟件采用組態技術。MCGS是一種圖形化的編程的組態開發環境，它廣泛地被工業控制、運動控制和研究實驗室所接受，視為一個快速的工業控制和數據采集技術。MCGS集成了與滿足 RS-232和 RS-485 協議的硬件及數據采集卡通訊的全部功能。它還內置了便于應用TCP/IP、ActiveX等軟件標準的庫函數。這是一個功能強大且靈活的軟件。利用它可以方便地建立自己的控制系統，其圖形化的界面使得編程及使用過程都生動有趣。

7、注意事項:

       （1）測試時，人員不得站在旋轉面重和的位置。
       （2）測試時，變頻器最大電流設置值應和加載電機型號匹配。
       （3）變頻器嚴格接地，電氣柜外殼嚴格接地。

8、其他說明:

           安裝條件

       1.加載臺上旋轉部件外圍應安裝防護罩；
       2.加載臺上須設置接地點，保證加載臺能夠可靠接地；
       3.應具有必要的安全警示和防護措施，以確保操作人員安全；

           工作環境

       工作溫度：0℃~+45℃。貯存溫度：-20℃~+50℃。

           安全性

       加載臺上旋轉部件外圍應安裝防護罩；加載臺上須設置接地點，保證加載臺能夠      可靠接地；應具有必要的安全警示和防護措施，以確保操作人員安全。

           可靠性
       連續通電時間不小于96h。

           保障性
       提供全套圖紙和設計文件。

           維修性
       維修不需專用工具，組成模塊可快速拆裝，具有軟件升級能力。

           測試性
       具有上電自檢及故障定位功能。
