精密電流分流器的用途

Q：哪里要用精密電流分流器？或者，精密電流分流器用在什么地方？

A：需要使用精密電流分流器的地方很多，主要應用場合如下：1、校正電流源；2、校正電流表；3、校正電流傳感器；4、校正電源供應器的輸出電流和回讀電流表；5、校正電子負載上電流表。

Q：精密電流分流器如何校正電流源？

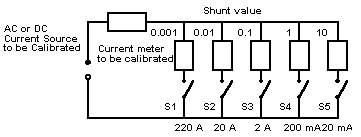

A：由于精密電流分流器能提供比電流源良好的電流穩定度及精確度，因此可用來校正直流或交流電流源。下圖顯示出待測電流源與精密電流分流器之間的連接方式，每個電阻器用來分別校驗20mA到220A電流范圍，如此可以得到最佳的精確度。

Q：精密電流分流器如何校正電流表？

A：在電流源非常穩定但不甚精確的情形下，將電流源、電流表與精密電流分流器串聯起來，并以精密電流電流分流器的讀值做為一標準讀值，并按下列校正程序進行電流表校正：1、由選擇按鍵S1到S5來選用適當?shù)碾娏鞣至髌鳈n位。2、調整電流源輸出值到精密電流分流器上電流表的讀值為規定的測試電流。3、調整電流表(待校正)使其電流顯示值與精密電流分流器的電流值相同。4、如有其它檔位值需調整時，重復2到3步操作即可。

Q：精密電流分流器如何校正電流傳感器？

A：在電流源非常穩定，但不夠精確的狀況下，將電流源、電流表與精密電流分流器串聯起來；并以精密電流分流器的讀值做為標準值，并按下述校正步驟進行電流傳感器校正：1、由選擇按鍵S1到S5來選用適當?shù)碾娏鞣至髌鳈n位。2、調整電流源的輸出直到精密分流器上電流表的讀值為規定的測試電流。4、調整電流傳感器(待校正)，使其輸出信號大小等于精密電流分流器上的顯示值。4、如有其它檔位值需調整時，重復1到3步操作即可。

Q：精密電流分流器如何校正電源的輸出電流和回讀電流表？

A：如果電源供應器具有定電流輸出時，精密電流分流器可用來驗證電源供應器輸出電流穩定度、也用來校正電源電流測量回讀精確度，測試步驟如下：1、選用適當?shù)碾娏鞣秶鷻n位。2、調整電源供應器定電流輸出為規定的測試電流。3、驗證電源供應器輸出電流的穩定度，可由精密電流分流器上電流表讀值的偏移率得到。4、校正及調整電源供應器上的電流表，使其讀值與精密電流分流器上電流的讀值相同。5、如有其它檔位值需調整時，重復1到4步操作即可。

Q：精密電流分流器如何校正電子負載上電流表？

A：一般而言，電流源在定電流輸出時，其輸出電壓不大，通常是在3V以下，甚至在1V以下，這受限于其輸出VA容量的緣故所造成。當校正電流表、電流傳感器時不會有任何問題，這是由于它們有非常低的輸入阻抗所致。然而對于電子負載校正時，問題便浮現出來，這是由于一般電子負載的輸入阻抗較高且其一般工作電壓須在3V以上。 因此電流源便無法在此負載電壓下供應穩定的電流而產生跳機現象，下列方法為提供上述狀況的解決方案，此時，如下圖以電子負載與電源供應器串聯來取代電流源，并用精密電流分流器(串聯)來驗證電子負載電流的穩定度(工作在定電流模式)及校正其電流表。 測試步驟如下：1、選擇適當?shù)碾娏鞣秶?、設定電子負載為定電流模式及其電流為規定的測試電流，調整電源供應器的輸出電壓值，此電壓須高于待校驗電子負載的最低工作電壓(通常3V以上)。3、由精密電流分流器上電流表讀值的偏差率來驗證電子負載輸出電流的穩定度。4、校正并調整直到電子負載上電流表的讀值與精密電流分流器上電流表讀值相同為止。5、如有其它檔位值需調整時，重復1到4步操作即可。

Q：上述使用以什么型號的精密電流分流器為例，其性能如何？

A：以7550A精密電流分流器為例。其性能如下：

"博計"7550A精密電流分流器內有五個非常穩定和精密的電阻（0.001、0.01、0.1、1與10Ω），可用來測量從0.02A到220A的交直流電流。其交直流電流測量的原理是依據歐姆定律：I=V/R，流經電阻上的電流為電阻上的電壓除以電阻而得，由于7550A精密電流分流器內采用極其穩定且精確的電阻，因此可以獲得可靠及精確的電流。在精密電阻上的電壓分別連接到輸出電壓的連接器上和內部的四位半交直流電流表上，7550A精密電流分流器面板上的檔位選擇器選取五個檔位中的一個電壓信號，輸出到四位半以上電壓表上，四位半電壓表測出更精確的交流或直流電流值。若需要更高精確度或分辨率的電流顯示時，可用五位半或更精密的電表連接到輸出電壓連接器。7550A精密電流分流器基本上與數字多用電表中的交直流電流表具有相同的功能，但7550A精密電流分流器提供更高的精確度（小于0.01%)，更好的溫度系數 (小于10PPM/℃)和更寬廣的范圍(高達220A)。
