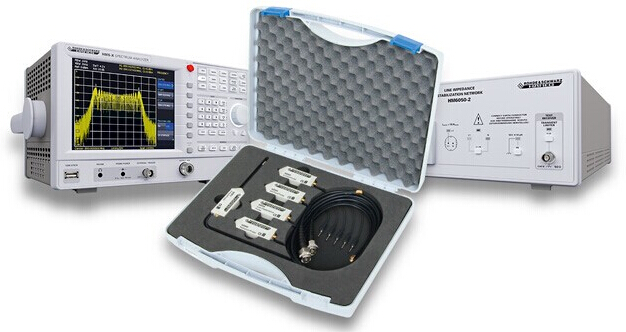

EMI預應性檢測方案套件

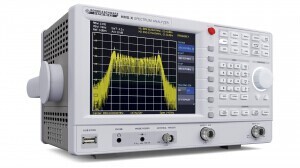

一、新型HMS-X頻譜分析儀單元：升級和多功能，應有盡有
德國惠美推出新系列頻譜分析儀，以合理的成本來解決EMI調試。新型HMS-X頻譜分析儀單元具有易進行EMI診斷的綜合特點，并且設計上也非常容易升級。其基本概念：選擇如跟蹤發生器或前置放大器的硬件已經集成在每臺儀器里，通過憑證碼，用戶隨時隨地可激活，在購買時也可隨基本單元儀器訂購。該HMS-X頻譜分析儀也可作為電磁兼容性套件（EMC-sets）的一部分，與LISN和一系列用來定位干擾源的近場探頭一起來進行EMI預應性檢測。
“我們最初的意圖是要找尋我們的客戶在其頻譜分析儀內升級跟蹤發生器的方法，”惠美產品管理主管Kai Scharrmann解釋道：“我們經常從那些購買了HMS頻譜分析儀但沒有跟蹤發生器硬件的客戶那里收到這方面的需求，并且一直存在，不幸的是，直到HMS-X頻譜分析儀出現前，我們不得不讓他們失望?！?/p>
新型HMS-X頻譜分析儀單元的概念將改變這種現狀，它有一個基本單元儀器和三個選項，可以隨時隨地完成升級：
1、EMC選件：與EMC測試軟件結合，具有準峰值檢測功能（quasi-peak），其在EMC預前合規性測量顯得非常重要。以前HMS儀器獨立存在的前置放大器已經成為了HMS-X EMC電磁兼容性選項的內置部分。
2、3G帶寬選件：使標準1.6GHz帶寬升級到3GHz。
3、TG跟蹤源選件：讓用戶自由選擇是否購買帶或不帶跟蹤信號發生器。

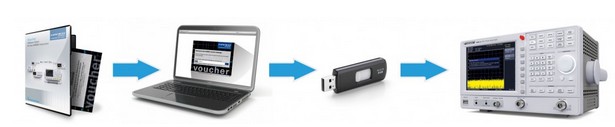

實現以上三個選項升級，非常簡單，詳見文章“惠美示波器和頻譜儀升級系統”：
二、EMC選項：EMC預前合規性測量
與CISPR兼容的EMC電磁兼容性選項配備有濾波器、軟件和前置放大器，在預合規性領域將其轉換成通用多種測量工具。
該操作簡單有效，性價比好。當檢測干擾時實際會發生什么？電磁干擾主要分為電壓或相關的電流，例如輻射導體中的電磁波或電流。為了使這些干擾“看得見”，在這一點上所有一切都需要相應的傳感器或探頭。

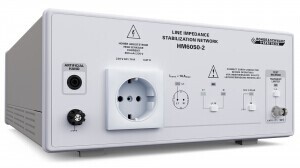

三、HM6050-2D兩線V型人工電源網絡
預應性檢測中，HM6050-2D兩線V型網絡是確定傳導干擾的重要工具，指標符合按照CISPR 16-1和VDE 0877-1指令。HMS-X頻譜分析儀與LISN連接后（line impedance stabilization network線性阻抗穩定網絡），使用EMC電磁兼容性選項非常有用。

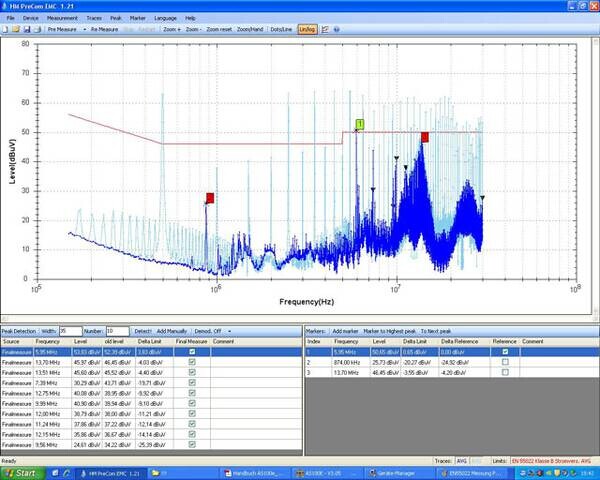

雖然頻譜分析儀模式對要分析的干擾頻譜提供了一個快速總攬，通過HMExplorer軟件使用，接收機模式允許以下測量：與高達30MHz傳導干擾的合規測量幾乎兼容。軟件管理所需濾波器的應用，并顯示該干擾限值。它允許進行快速預應性測量以及綜合、部分預編程的測試場景。值得一提的是，根據CISPR標準，HMS-X準峰值濾波器既在硬件，也通過軟件支持，這有助于避免單純基于軟件濾波器的缺陷。
根據他們的應用，擴展濾波器量程、額外的小帶寬、一個特別窄的掃描范圍（100Hz）、在零跨度模式里的視頻觸發，這些性能在接收機模式以及頻譜分析模式都非常有用。頻率計數器標記也值得注意：它允許精確的頻率讀數下降到幾赫茲。
有了這套設備，HMS-X頻譜分析儀在接收機模式，同時結合LISN，在一定程度可以代替一個高端測試接收機，其配備的軟件讓您方便記錄測量值。
一旦通過內部測量或者測量實驗室定義了干擾，下一步是找到導致干擾的原因?；谒俣瓤紤]，HMS-X頻譜分析儀顯然優于測試接收機?？蛇x的前置放大器增加了水平靈敏度（典型值-135dBm）。為了到達滿靈敏度，非常有必要相應調整參考電平。

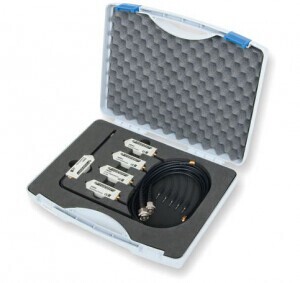

四、近場探頭：物超所值
HZ550近場探頭適合定位干擾源、檢測干擾敏感的位置、驗證屏蔽措施、評估發射頻譜和識別輻射元件。專為短距離轉換設計的探頭，結果來自從測量的磁場或電場到測量的電流和電壓。探頭包括一個前置放大器，它直接通過HMS-X頻譜分析儀主機供電。
HZ551電場探頭在可用探頭中靈敏度最高，在整個指定的頻率范圍內全方位接收干擾。該探頭用來捕捉一個組件或儀器的總輻射，并且它提供干擾頻譜的總體情況。例如：該探頭可用于重現服務人員提供的EMC測試結果，或是簡單測試屏蔽措施的效果。此外，對于檢測證書，電場探頭允許你進行相對測量。通常，這種探頭測量時與DUT被測物的距離大約為1米。

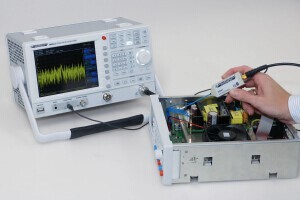

已通過電場探頭檢測到的干擾頻率可以通過磁場探頭近距離來定位該干擾源。HZ552探頭專為高分辨率設計。例如：HZ552探頭可用來快速確定IC芯片是否是很強的干擾源；掃描屏蔽措施、看是否有泄露；檢查持續干擾的電纜或管路。
uH磁場探頭用來分析在小型SMD元件和線路上的H場，和在接地板里檢測干擾電流。探頭不僅對磁流的變化敏感，為滿足電磁兼容目的，甚至能夠檢測接地板里的干擾電流。這并不測量絕對電流，而是其變化速率。探測信號幅度與磁流的變化成正比，并且在激活電流里獨立變化。因此，該探頭適用于怎樣進行電磁兼容措施測量的首要和總體分析；可準確檢測出干擾源，并對所采用的電磁兼容措施有效性提供一個很好的指標。
HZ555用于所有這些地方：低信號電平需求測量的地方、探頭導致的電容加載會干擾測量結果的地方。因其輸入電容＜0.3pF，探頭允許對發生在電路板和元件上的EMC措施進行特定的評估。專利設計原理，使用探頭時不需要單獨的地線。
五、EMC測量套件：組合式一站解決電磁干擾問題
具有綜合特征的惠美EMC套件，提供近乎完美的EMI預認證測試全方位解決方案。開發時使用這些套件的優點直接明了----研發階段避免到電磁兼容專業部門。這不僅明顯降低開發成本，且更容易縮短研發時間。EMC-SET1和EMC-SET2提供相關的設備以及軟件，進行可靠地電磁兼容預認證測試，對于預算有限的客戶和工程師，在進行新產品研發過程中EMI故障的排出，進行全方位的解決和測試，在排除EMI干擾上它們總是一個可靠的伙伴。
EMC-SET1：1G電磁干擾預應性檢測套件
EMC-SET1預應性套件用于分析典型的EMC問題，1G套件含HMS-X頻譜分析儀、HMS-EMC選項、HZ530近場探頭、、和適合EMC預應性的HMExplorer軟件：
● 頻率范圍：100kHz～1.6GHz
● 頻譜純度：優于-100dBc/Hz(在100kHz)
● 快速掃描范圍：20ms～1000s
● 接收機模式含準峰值檢波器
● 多種檢波器：自動-、最小-/最大、-峰值、采樣、RMS、平均值、準峰值
HM6050-2D線性阻抗穩定網絡
● 頻率范圍：9kHz～30MHz(CISPR 16)
● 人工手連接器，內置可選限幅器
HZ530三種組合近場探頭
● 三種有源寬帶探頭，適合1GHz頻率的EMI診斷
● H-field probe磁場探頭×1
● High-impedance probe高阻抗探頭×1
● E-field probe電場探頭×1
EMC PreCom 2.00軟件：EMC模塊一部分，傳導測試軟件HMExplorer。
EMC-SET2：3G電磁干擾預應性檢測套件
EMC-SET2預應性套件用于分析典型的EMC問題，3G套件含HMS-X頻譜分析儀、HMS-EMC和HMS-3G選項、HZ540近場探頭、HM6050-2D人工電源網絡、適用EMC預應性HMExplorer軟件：
HMS-X/3G頻譜分析儀
● 頻率范圍：100kHz～3GHz
● 頻譜純度：優于-100dBc/Hz(在100kHz)
● 快速掃描范圍：20ms～1000s
● 接收機模式含準峰值檢波器
● 多種檢波器：自動-、最小-/最大、-峰值、采樣、RMS、平均值、準峰值
HM6050-2D線性阻抗穩定網絡
● 頻率范圍：9kHz～30MHz(CISPR 16)
● 人工手連接器，內置可選限幅器
HZ540三種組合近場探頭
● 三種有源寬帶探頭，適合3GHz頻率的EMI診斷
● H-field probe磁場探頭×1
● High-impedance probe高阻抗探頭×1
● E-field probe電場探頭×1
EMC PreCom 2.00軟件：EMC模塊一部分，傳導測試軟件HMExplorer。
