OIE1抗干擾開發系統四大組成的功能

OIE1研發階段抗擾度測試套件也為抗干擾開發系統，用來模擬所開發出來設備的干擾過程，干擾電流、電場和磁場直接注入到電子模塊，以不同方式來確定電路板上的敏感結構，了解耦合機制，使設備達到最佳抗干擾能力。

四大組成：產生突發干擾的SGZ21突發信號源（內置光纖輸入的計數器）、接收突發干擾的MS02瞬態磁場探頭、場源組（含將突發信號源的電輸出變?yōu)殡妶?chǎng)的ES系列電場源組、將突發信號源的電輸出變?yōu)榇艌?chǎng)的BS系列磁場源組）、檢測集成電路敏感度的S31傳感器。

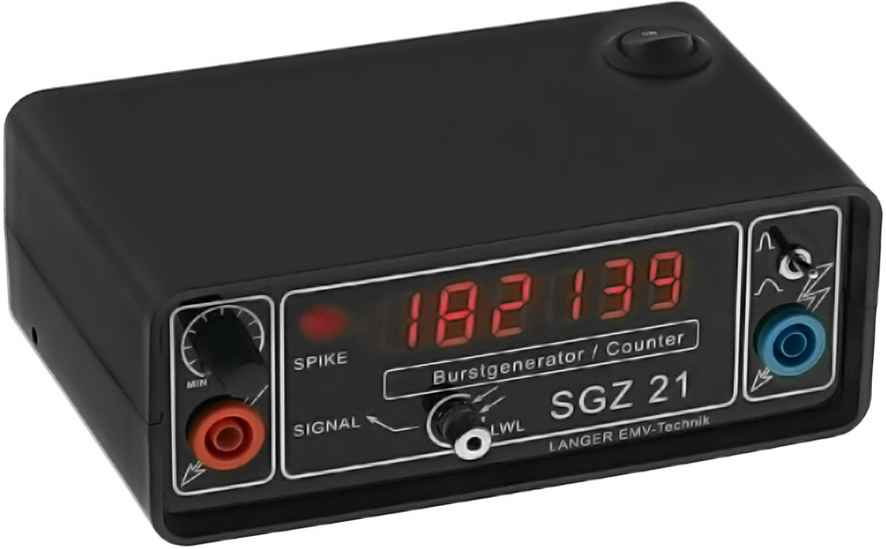

一、SGZ21產生突發干擾的瞬態脈沖群和靜電放電發生器：內置光纖輸入的計數器

SGZ21產生類似于電快速瞬變脈沖群（EFT）或者靜電放電（ESD）的干擾脈沖，其脈沖上升沿時間為2ns，下降沿時間為10ns。并且這些脈沖所帶的能量比標準的EFT脈沖或ESD脈沖要小，這樣SGZ21在不損壞被測設備的情況下，能把干擾直接耦合到被測設備的內部PCB板上。

SGZ21產生的脈沖信號，其脈沖幅度在0～1500V之間連續可調，并按統計平均分配。利用這種性能，再配合所配的S31傳感器，使用SGZ21內置的光纖輸入計數器，能對PCB板進行快速地抗干擾性能評估。

SGZ21采用無大地參考的電氣隔離對稱輸出，干擾脈沖能被容性耦合，極性可變，這樣能采用各種耦合方式注入到PCB板：1、把SGZ21發生器的輸出直接連接到被測物的GND系統上，把干擾電流直接注入到板上GND系統；2、把干擾電流注入到GND，然后從VCC返回；3、干擾電流可以注入到變壓器、分配器或者光耦的初級，從次級返回，等等。

二、MS02接收突發干擾的瞬態磁場探頭：

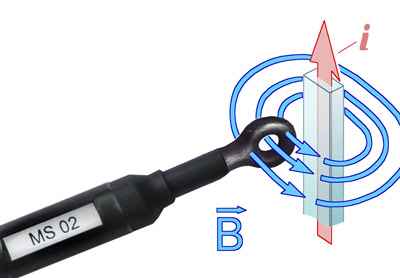

流過被測電元的干擾電流會產生磁場。通過磁場的強度和方向等信息，能提供干擾電流的分布情況。MS02瞬態磁場探頭是一個無源探頭，通過光纖連接到SGZ21計數器的輸入，利用計數器的讀數。可以測量突發電磁場的相對強度。

如果MS02檢測到脈沖磁場，它就會發出一個光脈沖。光脈沖的數量，可以再SGZ21計數器上讀到，這個值和測量到的平均磁場強度成一定的比例。只有穿過探頭環的磁力線才會被感應檢測，因此通過旋轉探頭的方向，找到最大計數值，可以檢測到磁力線的方向，從而準確探測干擾電流的方向。測試見下圖：

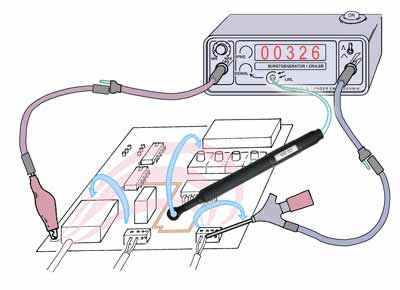

SGZ21發生器向PCB板施加干擾并用MS02瞬態磁場探頭測量干擾電流路徑

三、將信號源的電輸出變?yōu)橥话l(fā)電磁場的電場場源組和磁場場源組

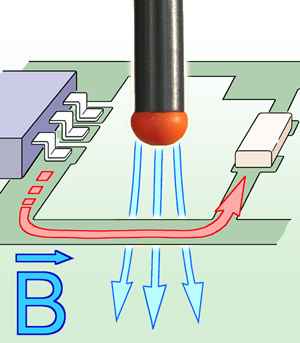

OIE1抗干擾開發系統內的場源探頭組，包括各種尺寸和形狀的磁場場源探頭和電場場源探頭，最小分辨率可到1mm，它們可連接到SGZ21信號源的輸出端，向被測電路中的接地系統、電源系統、IC電路、引腳、分立器件、關鍵布線、線纜、接插件等地方注入干擾，用于精確定位電路敏感度的位置。

在利用上圖測試中的SGZ信號源和MS02瞬態磁場探頭找到干擾電流的路徑后，使用這些場源探頭，可以檢查路徑周圍是否存在敏感的信號線或者器件；如果是器件，還可檢查是器件的哪個引腳。

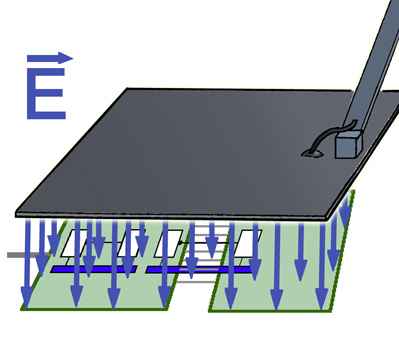

不同的電路結構，可能對磁場敏感，也可能對電場敏感。使用電場源探頭或磁場源探頭，來確認被測單元是對哪種類型的干擾場敏感。

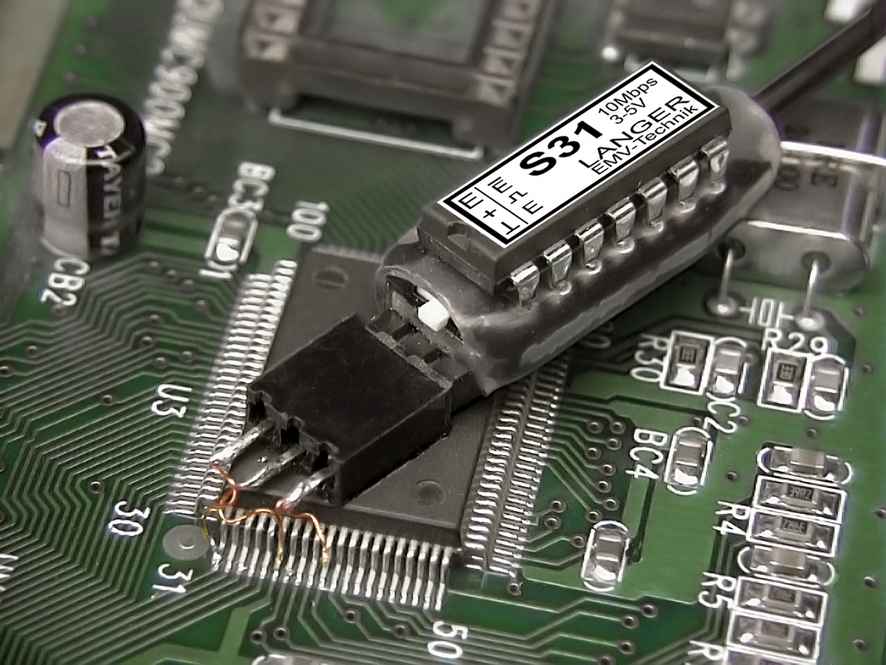

四、S31檢測集成電路敏感度的IC傳感器

為了評估電路修改的有效性，特殊設計的IC傳感器能和被測單元EUT內部器件一樣，感應突發干擾對數字電路邏輯的影響，并把干擾情況通過光纖傳遞帶SGZ21內置計數器。
