FPS應用（一）：物聯網測試解決方案
1、FPS簡介

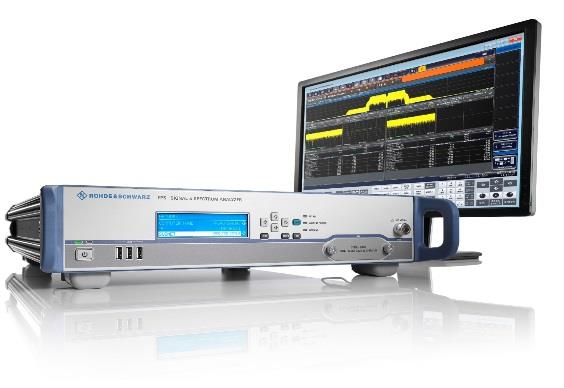

FPS系列信號與頻譜分析儀擁有160MHz分析帶寬，支持多種模擬和無線通信信號分析，同時FPS的測試速度與同級別頻譜分析儀相比，具有高達五倍的絕對優勢，是實驗室測試、教學應用、產線測試的理想選擇。
主要參數：
? 頻率范圍：10Hz~4GHz/7GHz/13.6GHz/30GHz/40GHz
? 分析帶寬：28MHz，通過選件可升級至40MHz，160MHz
? 測試功能：支持各種移動通信制式信號分析，包括GSM/EDGE、WCDMA、LTE、WLAN等；支持通用矢量信號分析功能、脈沖信號分析功能；支持物聯網系列標準測試；支持最新的5G信號分析等
? 測試精度：7GHz以下的測試不確定度只有0.4dB
? 高靈敏度：在1GHz的平均噪聲電平只有-155dBm（不加預放）
2、物聯網測試解決方案
物聯網是新一代信息技術的重要組成部分，也是“信息化”時代的重要階段。目前物聯網技術應用越來越廣泛，智能家居、共享單車等等都在改變我們的生活。針對物聯網系統中常用的藍牙、Zigbee、NB-IoT以及傳統的移通信標準信號，羅德與施瓦茨公司的FPS系列頻譜分析儀，可以從發射機頻域、信號調制域等方面進行測試分析，為客戶提供完整的測試解決方案。
2.1 藍牙、Zigbee信號分析
短距離無線通信的藍牙和Zigbee技術廣發應用于物聯網系統中，典型的藍牙耳機、車載藍牙、智能家居等應用都使用這兩種技術。藍牙技術的波段為2400–2483.5MHz（包括防護頻帶），這是全球范圍內無需取得執照（但并非無管制的）的工業、科學和醫療用（ISM）波段的2.4 GHz 短距離無線電頻段。藍牙使用跳頻技術，將傳輸?shù)臄?shù)據分割成數據包，通過79個指定的藍牙頻道分別傳輸數據包，每個頻道的頻寬為1 MHz。不同版本的藍牙標準采用不同的調制方式包括FSK、DPSK等。
ZigBee 技術是一種應用于短距離范圍內，低傳輸數據速率下的各種電子設備之間的無線通信技術，ZigBee 名字來源于蜂群使用的賴以生存和發展的通信方式，蜜蜂通過跳ZigZag 形狀的舞蹈來通知發現的新食物源的位置、距離和方向等信息，以此作為新一代無線通訊技術的名稱。采用ZigBee 技術的產品可以在2.4GHz頻段上提供250kbit/s（16 個信道，每個信道5MHz帶寬）、在915MHz 頻段上提供40kbit/s（10 個信道，每個信道2MHz帶寬）和在868MHz 頻段上提供20kbit/s（1 個信道，0.6MHz帶寬）的傳輸速率。Zigbee技術在不同的頻段上采用不同的碼片速率和調制方式，在中國應用最為廣泛的是2.4GHz頻段的Zigbee技術，主要采用2M的碼片速率， OQPSK的調制方式。調制信號質量對于物聯網設備來說至關重要，優異的調制信號質量是保證設備正常工作的基礎。在測試中，一般使用EVM（矢量誤差幅度）來衡量調制信號的質量。羅德與施瓦茨公司的FPS系列頻譜分析儀，通過加載FPS-K70選件（通用矢量信號分析，內置Zigbee，藍牙等標準），可以對藍牙、Zigbee信號的調制質量進行分析，除了EVM外，還可以顯示頻率誤差、相位誤差、DC Offset等多種調制質量參數。下圖為測試結果參考圖：
2.2 NB-IoT信號分析
窄帶物聯網（NB-IoT）技術基于蜂窩移動通信網絡，占用180KHz帶寬，可直接部署與GSM網絡、UMTS網絡以及LTE網絡中，可以降低成本，平滑升級。NB-IoT是物聯網領域的新興技術，目前以廣泛應用，比如共享單車、遠程抄表等業務。NB-IoT上下行技術稍有不同，下行信號基于OFDMA技術，上行采用單載波技術，同時又根據部署方式不同分為Stand Alone、In-Band和Guard-Band模式。基于FPS-K106（NB-IoT下行信號分析選件）可以對NB-IoT的下行信號，以及三種不同模式進行分析測試，測試結果包括功率、頻譜模板、鄰道泄露比以及調制質量參數。
2.3 2G/3G/4G信號分析
移動通信技術起源于20世紀80年代，從第一代移動通信技術開始，到目前廣泛應用的第四代移動通信技術（4G），已經給人類的生活帶來了天翻地覆的變化。目前很多物聯網設備也采用標準的移動通信技術作為數據傳輸和控制方式，比如車聯網、工業控制領域等。羅德與施瓦茨公司的頻譜分析儀一直以來都是通信設備廠商（如中興、華為）和運營商（中國移動）進行移動通信設備測試的首選產品，F(xiàn)PS系列頻譜分析儀同樣通過加載選件的方式，可以支持GSM、WCDMA、TD-SCDMA、CDMA2000、FDD-LTE、TDD-LTE等標準的移動通信信號解調和分析，可以測試信號的EVM、頻率誤差等參數，典型測試結果如下圖所示：
2.4 發射機時域頻域測試
對于物理網設備的發射機來講，除了上面介紹的不同技術標準的調制信號質量需要測試外，還需要關注該發射機在時域、頻域上面的特性。時域上，尤其是對于時域不連續信號，比如Zigbee，需要在時域上觀察其周期、功率等特性，頻譜分析儀FPS只要在SPAN設置為零時，即可工作在時域模式，可以對信號的時域進行分析和觀測。頻域上，常見的發射機測試項目包括輸出功率、頻譜發射模板、鄰道功率泄露比（ACLR）、雜散輻射等指標，以確保發射機在外場部署時，不會給其他設備帶來干擾，保證其發射指標的可靠性和安全性。羅德與施瓦茨公司的FPS頻譜分析儀，不需要通過任何選件即可支持發射機頻域上面的測試項目，下圖以ACLR測試結果為例：
