使用R&S羅德與施瓦茨頻譜分析儀進行EMI診斷測試方案

電磁干擾（EMI）：指設備正常運行時對環境產生的電磁干擾，分為輻射干擾（RE）和傳導干擾（CE）。為了使電子產品符合相應的標準，在開發過程中進行必要的EMI診斷測試不僅可以提升產品的性能質量，同時可以節約成本。

方案特色：

使用R&S頻譜儀，德國工藝，性能保證。
兼容多種型號主機和附件，滿足用戶的不同需求。
自動化測試，集成多種軍/民標、汽車電子標準。
設備支持后續升級。

R&S測試軟件ELEKTRA

直觀設計以進行交互式、自動化 EMC 測量
提供預定義模板，涵蓋常用 EMC 標準
根據被測設備創建特定測試計劃和報告
高效分析結果并生成報告

一、輻射干擾（RE）診斷測試

輻射干擾主要是指設備以電磁波的形式向環境中發射能量的現象，對周圍環境中的設備可能造成嚴重干擾。輻射干擾診斷測試系統主要由頻譜儀、近場探頭、低噪聲放大器和衰減器組成，滿足用戶進行輻射發射摸底測試的需求。

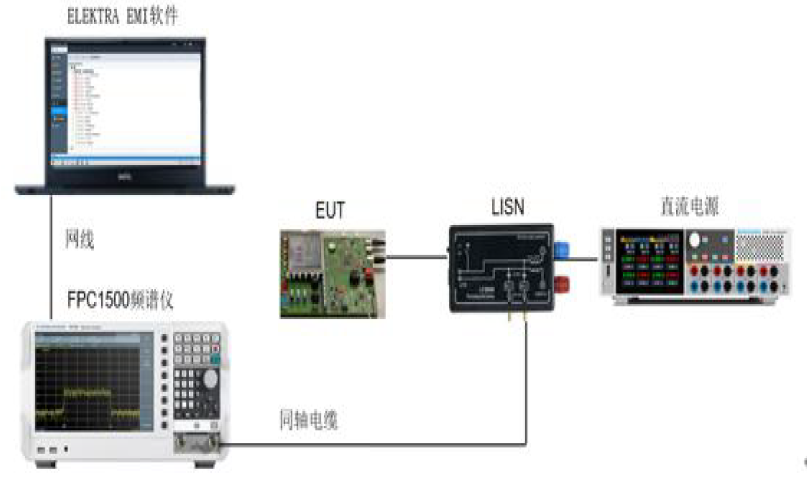

二、傳導干擾（CE）診斷測試：

傳導干擾主要測量受試設備（EUT）在正常工作狀態下通過電源線、信號端口、控制端口對周圍環境所產生的騷擾，測試頻率范圍主要為9kHz~30MHz。系統主要由 EMI 測試接收機、人工電源網絡（LISN）和測試軟件組成。其中人工電源網絡可以在給定的頻率范圍內，為騷擾電壓的測量提供標準規定的50歐姆阻抗，并使EUT與電源相互隔離。當EUT電流過大，或無法使用LISN進行測量時，如EUT控制端口，可使用高阻抗電壓探頭配合接收機測量。

三、訂貨信息：

Step1：選擇測試主機：

FPC1500 頻譜分析儀	HMS-X 頻譜接收機	FPL1003 頻譜分析儀	ESRP3 接收機

頻率：5kHz~3GHz	頻率：100kHz~3GHz	頻率：5kHz~3GHz	頻率：9kHz~3.6GHz
1、接收機模式，適用于電路板、集成電路或電纜屏蔽等EMI調試。 2、內置跟蹤信號源、接收機模式，可選配矢量網絡分析儀模式。	EMC測試接收機、3G頻譜分析儀二合一。	1、可執行多種測量任務的儀器。 2、支持頻譜分析,支持結合使用功率探頭進行功率測量,以及分析模擬和數字調制信號。	1、專為預認證診斷測 量而設計的,以便產品準備好接受最終的認證測試。 2、根據商用標準進行干擾測量。
