OItek帶您在PCB板上“秀干擾”
研發好工具:定位電磁場敏感點、測量瞬態電磁場空間分布、評估電路或電路板對瞬態電磁場抗干擾能力!
OIE1研發階段抗擾度測試套件也為抗干擾開發系統,用來模擬所開發出來設備的干擾過程,干擾電流、電場和磁場直接注入到電子模塊,以不同方式來確定電路板上的敏感結構,了解耦合機制,使設備達到最佳抗干擾能力。
眾所周知,產品抗干擾設計來源于企業對產品質量的追求,同時也是電磁兼容性測試(EMC)標準的要求。同時,在抗干擾測試和設計中,由于瞬態干擾具有快速和寬頻譜等特點, 傳統示波器和頻譜分析儀等手段,都無法準確測量瞬態電磁場和很難測量干擾電流的路徑。以往產品的抗干擾設計,只能在產品定型后最終測試階段來考慮;此時,采取的手段是屏蔽或濾波,對外界干擾進行屏蔽隔離或者濾波直接引到接地系統。海洋儀器推出的抗干擾開發系統,具備的多種組成工具,幫助工程師采用多種策略來檢測電路或印刷電路板上的抗干擾問題,尤其抗瞬變突發干擾能力。
OIE1抗干擾開發系統在近場電磁兼容性(EMC)測試中,符合以下EMC突發干擾測試項目:GB/T-17626.4(IEC61000-4-4)電快速瞬變脈沖群抗擾度試驗、GB/T-17626.2(IEC61000-4-2)靜電放電抗擾度試驗、GJB151A/152A-CS115電纜束注入脈沖激勵傳導敏感度、GJB151A/152A-RS105瞬變電磁場輻射敏感度。

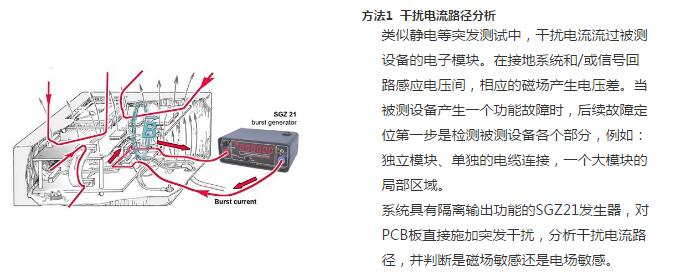

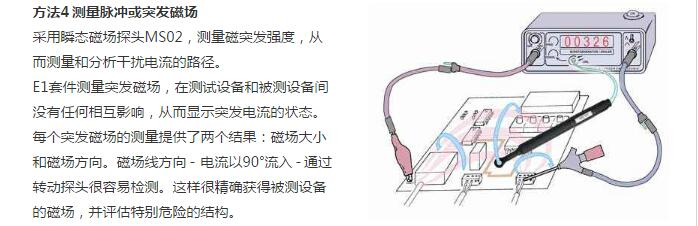

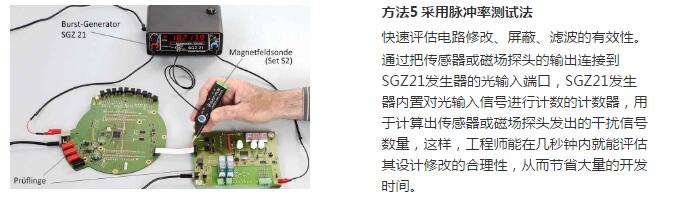

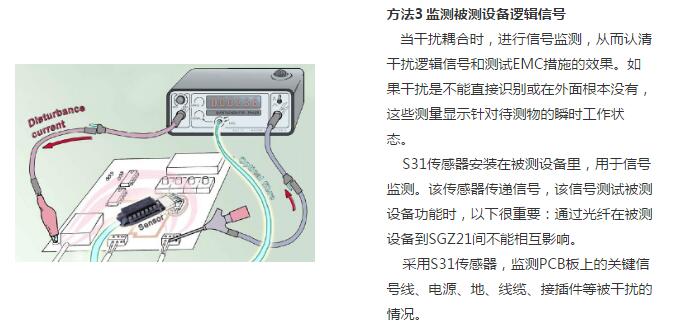

五大組合和措施實現抗干擾調試。





找海洋儀器,解決和測試您PCB板上抗EFT(電快速瞬變脈沖群)和ESD(靜電放電)問題!
版權聲明:本資料屬于北京海洋興業科技股份有限公司所有,如需轉載,請注明出處!
