USB頻譜分析儀：將時域信號變換至頻域加以分析的方法稱為頻譜分析，即把信號的幅值、相位或能量變換以頻率水平坐標軸表示，進而分析其頻率特性的一種分析方法。頻譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，用以測量放大器和濾波器等電路系統的某些參數，又稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析器、頻率特性分析儀、掃頻儀或傅里葉分析儀等。頻譜儀是一種多用途的電子儀器，是對無線電信號進行測量的必備手段，是從事電子產品研發、生產、檢驗的常用工具，被稱為工程師的射頻萬用表。
頻譜分析儀按照信號處理方式的不同，分為兩種類型；實時頻譜分析儀（Real-TimeSpectrumAnalyzer，RTSA）與掃描調諧頻譜分析儀（Sweep-TunedSpectrumAnalyzer，STSA)。前者能在被測信號發生的實際時間內取得所需要的全部頻譜信息，并進行分析和顯示分析結果；后者需通過多次取樣過程來完成重復信息分析。實時頻譜分析儀主要用于非重復性、持續期很短的信號分析。掃頻式頻譜分析儀主要用于從聲頻直到亞毫米波段的某一段連續射頻信號和周期信號的分析。頻譜分析儀核心指標為頻率范圍（帶寬）、分辨率帶寬（RBW或VBW）、分析譜寬（頻率跨度）、分析時間、掃頻速度、靈敏度（動態范圍）、顯示方式等。
傅里葉分析儀（FFT）是實時頻譜分析儀的核心，實時式頻譜分析儀一般采用FFT算法，把時域信號變換成頻率頻譜，所以實時頻譜分析儀也是傅里葉分析儀。實時頻譜分析儀在以上指標的基礎上，有捕獲帶寬（采集帶寬、實時帶寬RTBW或瞬時帶寬IBW）這一概念。實時頻譜分析儀可在時域、頻域及調制域?qū)π盘栠M(jìn)行全面分析，滿足現代測試的很多需求。

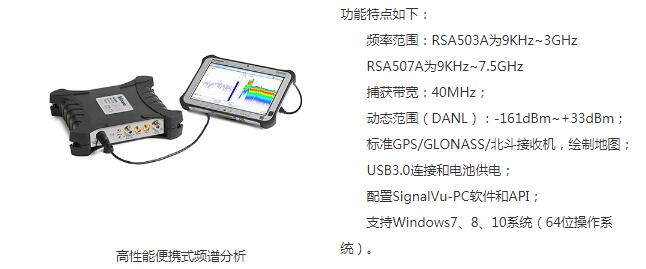

RSA500A系列USB實時頻譜分析儀：兩款可選，頻率高達7.5G，電池供電，適合現場捕獲信號
RSA500A系列提供實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題，他們需要追蹤查找困難的干擾源、維護RF網絡、保留工作記錄。儀器核心是基于USB接口的頻譜分析儀，它捕獲40MHz帶寬，在嚴酷的環境中實現優異的保真度。由于70dB動態范圍及高達7.5G的頻率范圍，使用者可滿懷信心在測量結果中觀測關心的所有信號。USB形式讓使用者手里拿著的是輕便的PC，而不是很重的頻譜分析儀，方便快捷，電池續航時間更長，完成工作更迅速。選配的跟蹤發生器功能，可測量增益/損耗，迅速測試濾波器、雙工器和其它網元，在此基礎上，使用者可根據需要選配增加電纜和天線的VSWR、回波損耗、故障測距、電纜損耗等測量。
RSA500A系列運行的SignalVu-PC軟件是高性能信號分析儀的基礎，它提供了更好的深入分析功能：DPX頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件成本。需要編程接入儀器的使用者既可選擇SignalVu-PC編程接口，也可使用標配的應用編程接口(API)，其提供了一套豐富的命令和測量功能。
RSA500A系列插入電腦的USB3.0端口，電池供電，即插即捕獲！
不同功能描述：
1、頻譜分析儀：數字實時示波器涵蓋9kHz~7.5GHz；三條軌跡外加數學軌跡和三維頻譜圖軌跡，頻譜圖使用二維或三維瀑布圖分析和再分析信號；5個標記，包括功率、相對功率、積分功率、功率密度和dBc/Hz功能。
2、DPX頻譜/頻譜圖：實時顯示頻譜，在高達40MHz實時頻寬中以100%的檢測概率來檢測100μs信號。
3、基本矢量分析功能：幅度、頻率、相位、RFI和Q隨時間的變化。
4、時間概況/導航器：可以方便地設置采集和分析時間，在多個域中進行深入分析。
5、AM/FM收聽：收聽FM和AM信號，并記錄到文件中。
6、信號記錄：記錄40MHz帶寬，在所有域中進行重復分析，包括實時頻譜分析(要求應用SV56選件進行播放)。
7、模擬調制分析：測量和分析關鍵AM、FM、PM參數。
8、射頻測量：雜散信號測量：用戶自定義極限行和區域，在儀器整個量程內提供自動頻譜違規測試；頻譜輻射模板：用戶自定義模板或特定標準模板；占用帶寬：測量99%功率、-xdB下降點；通道功率和ACLR：可變通道和相鄰/交替通道參數；MCPR：完善靈活的多通道功率測量；CCDF：互補累積分布函數，繪制信號電平統計變化圖；信號強度及音頻音調：測量信號強度，顯示頻譜和信號強度條，搜尋干擾，評估信號質量。
9、各種選配功能：提供了大量的面向不同應用的測量和分析許可，包括：跟蹤發生器；通用調制分析(27種調制類型，包括16/32/64/256QAM、QPSK、O-QPSK、GMSK、FSK、APSK)；對第一期和第二期信號進行P25分析；對802.11a/b/g/j/p、802.11n、802.11ac進行WLAN分析；LTEFDD和TDD基站(eNB)小區號和RF測量；藍牙低能耗、基本速率和增強數據速率分析；繪制地圖；脈沖分析；AM/FM/PM/直接音頻測量，包括SINAD、THD；播放記錄的文件，包括在所有域中進行全面分析；信號分類和勘測。
