USB儀器系列25 | UPP200音頻分析儀

USB音頻分析儀/動態信號分析儀/FFT分析儀：早期做音頻測量時一般是利用萬用表、頻率計、示波器及頻譜分析儀等組合成一套音頻測試系統，現在使用專業的音頻分析儀。傅立葉變換（FFT）和信號的采樣是進行音頻分析時用到的最基本的技術，所以音頻分析儀一般也是FFT頻譜分析儀。

音頻分析儀有兩類：一類是指既能夠測量話筒、音頻功放、揚聲器等各類單一音頻設備的各種電聲參數，也能測試組合音響、調音臺等組合音頻設備的整體性能的分析類儀器；另一類是測量頻率為20Hz~20kHz音頻信號質量的分析儀器。兩者在信號質量測試指標上有很多相同點，即測量信號交直流電壓、信號頻率、諧波失真、信噪比、頻率響應特性、動態范圍等基本參數。大部分音頻參數都可由以上幾種基本參數組合而成。音頻分析方法可分為時域分析、頻域分析、時頻分析等3類，由于信號的諧波失真對音頻測量比較重要，因此將其單獨歸類為失真分析，有專門的失真度分析儀，可測量諧波失真、互調失真、相位失真及瞬態失真等。

動態信號分析儀是應用于聲音分析、機械振動分析和控制系統分析等領域的常用電子儀器，是在音頻分析儀和FFT分析儀基礎上發展而來。在現代測試技術中動態信號分析儀是重要的測試設備，既可用于系統動態特性的測量，也可用于穩態分析，還可用于強度試驗以及頻譜分析。動態信號分析儀的應用包括動態數據采集、機械振動分析、振動控制系統分析、聲學分析、結構分析等領域。

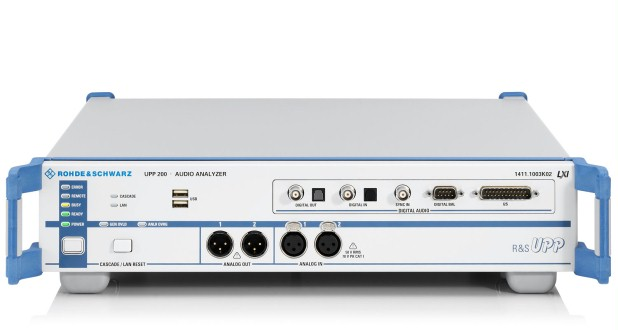

　　UPP200音頻分析儀：2信道，精確測量模擬和數字信號的攜帶式智能儀器

特點如下： 低噪聲雙信道音頻分析儀； 適合各種接口：模擬、數字和組合接口； 結構緊湊、高度低、集成PC； 最高可達20kHz帶寬和200kHz采樣率； 測量電壓(真有效值正弦波)：1μV~50V； 測量功能：RMS寬帶、RMS選擇性、峰值、S/N、DC、FFT、THD、THD+N、SINAD、調制失真、差頻失真DFD、極性、波形、頻率、相位、群延時。

UPP200音頻分析儀是一款低高度的緊湊型儀器，專為系統應用而設計的緊湊且經濟高效的解決方案。該分析儀外形低，且不帶前面板控制按鍵或集成顯示屏。該儀器可通過LAN、USB或IEEE488總線遠程控制。連接外部顯示器、鼠標、鍵盤后，它就變成了一臺功能全面、手動操作的測量儀器。它有一個集成控制器，并已安裝了必要的軟件，通過USB、LAN網口連接電腦，用戶可立即開始測量。

UPP200是一臺2通道、頻率為DC～80kHz的音頻分析儀，一臺儀器提供所有測試信號和測量功能。其基本配置功能強大：

1）、能夠輕松生成各種模擬測試信號、對模擬接口進行各種測量分析；

2）、具有功能強大的多通道FFT分析功能、其頻率分辨率低于1Hz、可供選擇的窗口重疊FFT分析功能；

3）、內置用戶可編程的濾波器，只需幾秒鐘就能適應特定測量任務；

4）、通過多臺儀器級聯，用戶可以同時觸發最多48個測量信道，有效縮短測量時間。

提供豐富的接口選項和應用選件：

1、UPP-B2選件提供符合AES/EBU和S/P DIF的數字音頻接口及I?S接口：此選件提供了用于測量數字音頻設備的音頻接口 (平衡、不平衡和光學)以及用于測量集成電路的I2S接口；

2、UPP-B4選件提供HDMI設備測試：高清多媒體接口(HDMI)用于通過一條共用電纜以最高質量傳輸高清視頻信號八條音頻通道信號，UPP-B4選件提供1.4版本HDMI功能；

3、UPP-K41選件Dolby編碼數據流解碼和一致性測試：UPP-K41選件允許對UPP-B4選件的S/P DIF和HDMI輸入，采用Dolby Digital和Dolby  Digital Plus方法對壓縮音頻數據流進行實時解碼；

4、UPP-K45擴展音視頻測量：擴展UPP-B4選件功能，使其提供超出純音頻工作范疇的發生器信號和測量功能，包括誤碼率測試、聲畫同步功能和基本視頻參數分析；

5、UPP-K601選件，實現1/n倍頻程分析：

6、UPP-K800級聯軟件：用于將多個UPP200音頻分析儀組合起來，以支持八個以上信道的并行測量.

應用領域：

■消費電子/汽車電子/音頻設備的研發與生產；

■手機/廣電音頻芯片和設備的研發與生產；

■軍工聲納/電臺的研發與生產；

■低頻信號綜合分析。
