使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能進行波特圖測量

　　準確的穩定性測量對所有的電源設計來講都至關重要，波特圖是評價控制回路穩定性的傳統方法，是電源性能的重要參數。該項測試需要將信號注入到電源的控制回路。海洋儀器有三款信號注入器可選：J2100A、J2101A和J2110A，它們是通過注入變壓器或固態注入溶液來實現的，它們與內置RTx-K36頻響分析功能的RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器配合，解決這些示波器在執行波特圖測量時的局限。

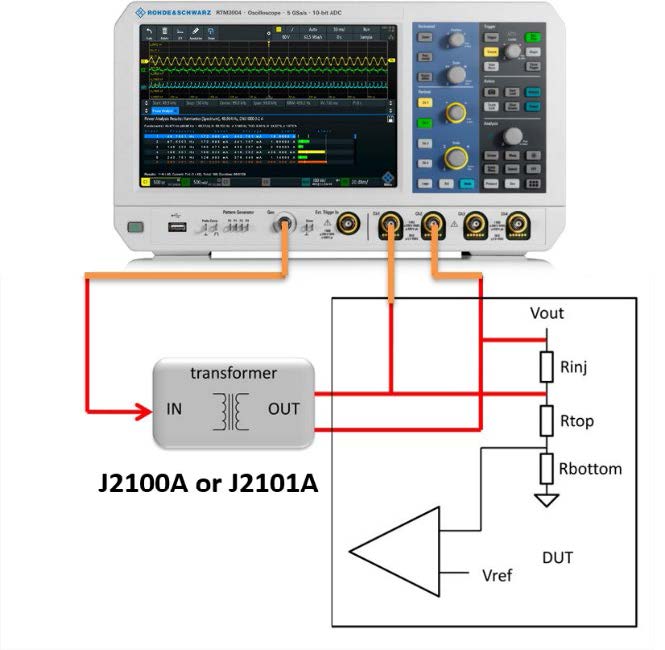

波特圖測量連接示意圖。RTM3004示波器內置頻響分析和信號源功能，示波器提供激勵信號，通過 J2100A、J2101A、或J2110A信號注入器注入到控制環路

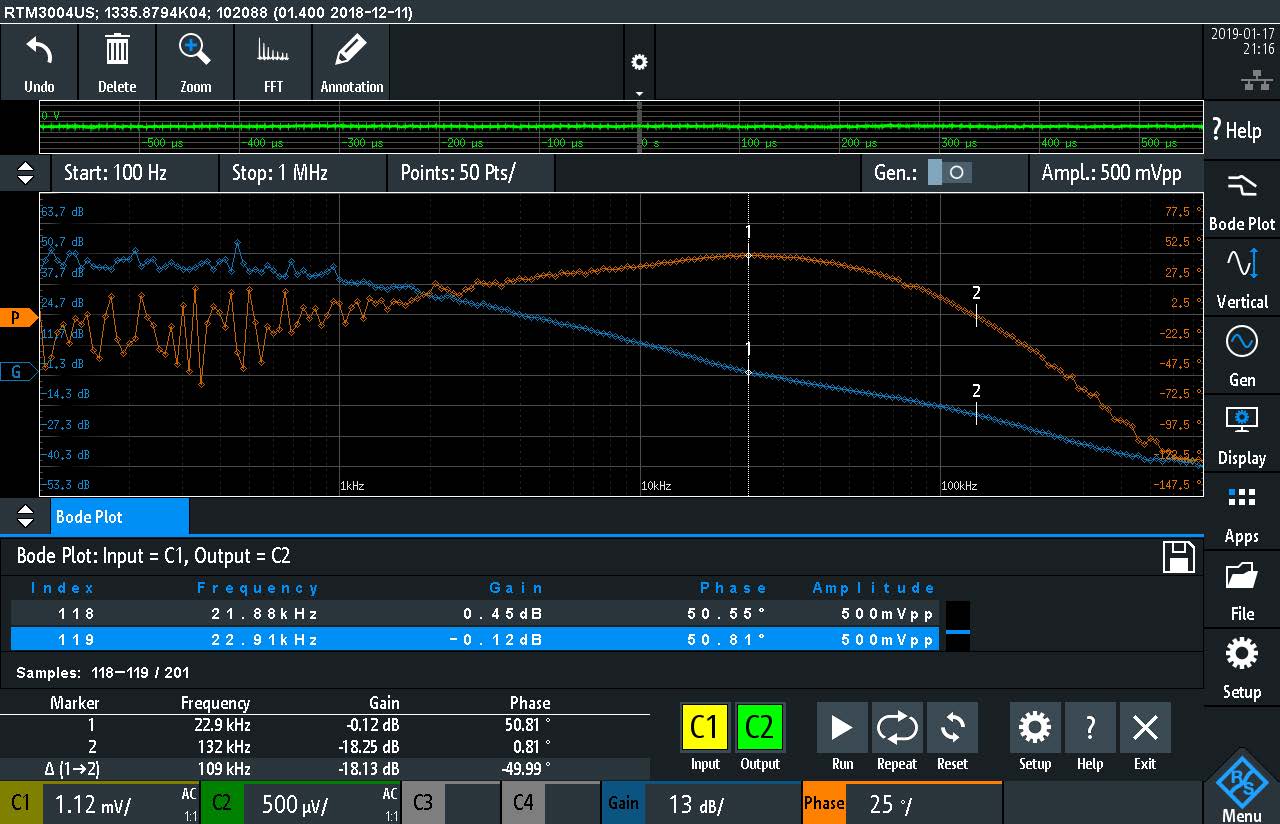

使用RTM3004示波器和J2100A注入變壓器進行波特圖測量

波特圖測量相關產品：

　　RTM3002、RTM3004多面手示波器：配置RTM-K36，可升級多種超級性能，完善波特圖測量

　　J2100A注入變壓器(1Hz～5MHz)

　　使用1:1無源電壓探頭，大大提高動態范圍：

　　RT-ZP1X 38MHz，1MΩ，1:1

　　OI1040 40MHz，1MΩ，1:1

詳細資料可下載：海洋版使用R&S示波器和RTx-k36功能進行波特圖測量海報.pdf
