如何選擇合適的SMU源表/源測試單元？

SMU源表使用非常廣泛，主要應用于現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。如此廣泛的應用，我們該如何選擇咧？

首先，我們要先了解一下什么是SMU源表？

SMU源表英文是Source Measure Unit，它同時具有源和測量兩種功能，“源”為電壓源和電流源，“表”為測量表。“源表”即指一種可作為四象限的電壓源或電流源提供精確的電壓或電流，同時可同步測量電流值或電壓值的測量儀表。

典型的SMU可提供以下四種功能：電壓測量、電流測量、電壓源、電流源，他們可單獨使用，也可組合方式使用。

當電源時可作為可編程電壓源或可編程電流源；當萬用表時可作為數字電壓表（電流源，輸出電流為0，測電壓）或數字電流表（電壓源，輸出電壓為0，測電流）或數字歐姆表（電流源，輸出電流為一定值，測電壓）；當電子負載時可作為可編程恒壓負載或可編程恒流負載；當電源/測量表組合（SMU）時給電壓測量電流或給電流測量電壓。

其次，我們再認識一下“源表”的關鍵詞：

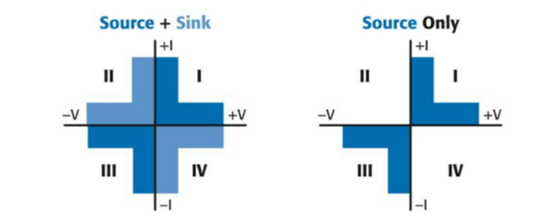

什么是四象限：電源象限是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。第一、三象限即電壓電流同相，設備對其它設備供電，稱為源模式；第二、四象限即電壓電流反向，其它設備對設備放電，被動吸收流入的電流，且可為電流提供返回路徑，稱為肼模式。

2、 分辨率：能導致輸出信號發生變化的輸入信號的最小變化量。測量數值中可以直接讀取的最小值；

3、 源限度：電壓或者電流的限制范圍。由于源表象限功率有限，在高電壓檔或大電流檔時其最大輸出電流或最大輸出電壓會受限制。

4、 通道：一組完整功能的源表為一個通道，目前我司臺式源表僅提供單通道。需要多通道時請給客戶推插卡式源表。

5、 精確度：實際輸出信號與理想輸出之間的偏差。一般用增益誤差+偏移誤差的方式表示。

最后，我們來對比一下市場上主要“源表”：
