“阻抗匹配器”應用方案
在電子測量中,由于被測對象DUT和測試儀器的輸入或輸出阻抗不一致(例如,信號源為50Ω輸出阻抗,示波器為1MΩ輸入阻抗),會導致測試導線、探頭和相應的附件有不同的阻抗與之相適應。這樣在不同的測試環境和測試設備中,“阻抗匹配”就會變得相對重要。
所謂“阻抗匹配”,就是把阻抗進行轉換,使之與相對應的測試阻抗一致,例:50Ω的同軸BNC電纜,連接到75Ω輸入阻抗的視頻測試阻抗時,引用50Ω~70Ω轉換器,才能滿足測試結果,否則會出現26%測量誤差。我們可用圖1表示:VS—測試電壓,ZS—源阻抗,R1—導線電阻,C1—導線容抗,Cin—測試儀器輸入容抗,Rin—測試儀器輸入阻抗。

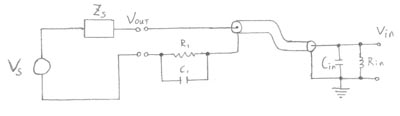

圖1 測試端、導線、輸入端三端阻抗連接圖
在②③式中,我們可以看出Vin” =2Vin’ ,則③式中的儀器讀數比②式中讀數大1倍,而③式中的真實值應除以2來修正,例如50Ω信號源接到1MΩ示波器時,示波器上的讀數電壓100V,實質信號源輸出應為50V。
“阻抗匹配”選型方案:
1、PL-10阻抗匹配器,參考價格:520元/個 原理:將示波器探頭的阻抗與萬用表的阻抗相匹配,使示波器探頭在萬用表上的讀數正確。
應用:示波器的高壓探頭(例:OIHVP15HF,HP9258R等)轉換后,可應用到萬用表上。
詳細規格:
①輸出阻抗1.111MΩ;
②阻抗誤差±0.25%;
③帶寬DC~50MHz;
④功率:最大1瓦;
⑤輸入電壓:Vmax=250V直流或200V交流真有效值;
⑥尺寸:46mm(L)×Φ1 6mm(D);
⑦凈重:25克。

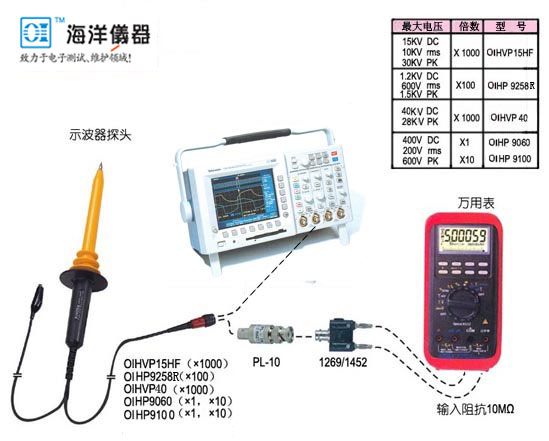

應用圖解:
2、PL-50阻抗匹配器(也稱通過式負載),參考價格:470元/個
原理:將示波器和信號源的阻抗匹配,相當于傳統的通過式負載,導致最小的傳輸損失。
應用:示波器和信號源同時場合,例示波器檢定機構等。
詳細規格:
阻抗:50Ω±0.5%
帶寬:DC~1GHz
功率:2瓦
尺寸:46mm(L)×Φ1 6mm(D)
重量:25克
3、OI33002,50Ω~75Ω轉換頭,價格:500元/個
原理:把50Ω與75Ω阻抗互相轉換。
應用:在75Ω視頻應用領域中功能擴展。

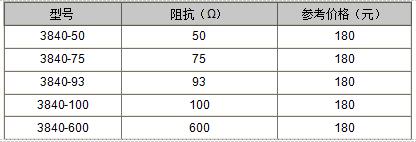

4、3840系列BNC終端負載
原理:采用吸收式,增加系列化。
規格:

以上型號系統指標:頻率(DC~500MHz),最大功率0.5W,精度±1%。

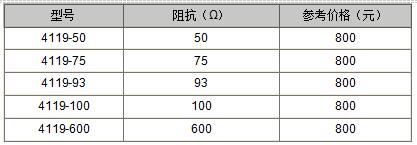

5、4119系列BNC通過式負載(也稱阻抗匹配器)
原理:同PL-50型號
規格:

指標:2W碳敏電阻,精度±2%,帶寬DC~500MHz
6、 其它附件,例BNC轉香蕉頭等轉換器。
