如何有效快捷測量和定位EFT和ESD問題？
本文摘要：電子產品不能通過EFT和ESD測試的根本原因，在于由EFT和ESD脈沖引起的瞬態、高壓、寬頻干擾電流會流入內部電路模塊，該干擾電流產生的電磁場會干擾產品內部關鍵信號線的時序或者影響器件的正常工作，傳統的方法無法測量這個干擾電流的電流路徑，也難于確認被影響的信號線或者器件。本文介紹一種能測量和定位EFT和ESD問題的工具——E1抗干擾開發系統，詳細介紹了如何使用E1系統進行電子產品EFT和ESD問題的測量、敏感點定位、以及電路修改的有效性評估。
關鍵詞：電磁抗擾度測試 電快速瞬變脈沖群 靜電放電 電磁兼容 敏感點定位
術語：
電快速瞬變脈沖群（EFT：Electrical Fast Transient）
靜電放電（ESD：Electro Static Discharge）
電磁兼容（EMC：Electromagnetic Compatibility）
被測物（EUT：Equipment Under Test）
印刷電路板（PCB：Printed Circuit Board）
電磁敏感度（EMS：Electromagnetic Sensitivity）
一、序言
大部分電子產品需要通過電快速瞬變脈沖群（EFT：根據 IEC61000-4-4）和靜電放電（ESD：根據 IEC61000-4-2）等項目的標準測試。EFT和ESD是兩種典型的突發干擾，EFT信號單脈沖的峰值電壓可高達4kV、上升沿5ns。接觸放電測試時的ESD信號的峰值電壓可高達8kV、上升時間小于1ns。這兩種突發干擾，都具有突發、高壓、寬頻等特征。
在進行標準的EFT和ESD測試時，把干擾脈沖從設備外部耦合到內部，同時監視設備的工作狀態。如果設備沒有通過這些標準的測試，測試本身幾乎不能提供任何如何解決問題的信息。要想定位被測物（EUT）對突發干擾敏感的原因和位置，必須進行信號測量。但是如果采用示波器進行測量的話，EUT內部的干擾會產生變化。如圖1中，使用金屬導線的探頭連接到示波器，會形成一個額外的干擾電流路徑，從而影響測試結果，很難定位產生ESD和EFT問題的原因。

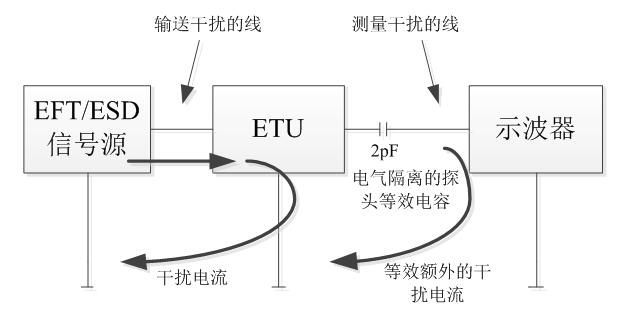

圖1 用示波器測量EFT和ESD的問題
二、EFT和ESD干擾電路正常工作的機理
在進行EFT和ESD等抗擾度測試時，需要把相應的突發干擾施加到EUT的電源線、信號線或者機箱等位置。干擾電流會通過電纜或者機箱，流入EUT的內部電路，可能會引起EUT技術指標的下降，例如：干擾音頻或視頻信號，或引起通信誤碼等；也可能引起系統復位、停止工作、甚至損壞器件等。
電子產品的抗干擾特性，取決于其PCB設計和集成電路的敏感度。電路對EFT/ESD信號敏感的位置，一般能被精確定位。形成這些“敏感點”的原因，很大程度上取決于GND/VCC的形狀以及集成電路的類型和制造商。
實踐發現，產生EFT和ESD問題最主要原因：干擾電流的主要部分會流入低阻抗電源系統。干擾電流能通過直接連接進入GND系統，或再由線路連接，從另外一個地方耦合出來；干擾電流也能通過直接連接進入GND系統，然后通過和金屬塊（如機箱）等物體的容性耦合方式，以電場方式（場束）耦合出來。
圖2中，干擾脈沖電流通過電纜或者電容滲透到PCB內。由干擾電流產生電場干擾（電場強度E）或者磁場干擾（磁場強度B）。磁脈沖場（B）或電脈沖場（E）是影響PCB板最主要的基本元素，一般來說，敏感點要么僅對磁場敏感，要么僅對電場敏感。干擾電流通過電源線注入到設備內部。由于旁路電容（C）的存在，一部分電流（iA）離開了被測物，內部的干擾電流（iI）被減少了。圖2中所示的由干擾電流（iA）產生的磁場B會影響它周圍幾厘米范圍內的電路模塊，一般電路模塊內只會有很少的信號線會對B場敏感。需要注意，磁場不僅僅由電源線電纜上干擾電流以及排狀電纜上的電流產生，旁路電容（C）的電流路徑以及內部GND和VCC上的電流，會擴大干擾范圍。
圖2 干擾電流干擾PCB板的機理
在電源系統（主要是GND）上流動的干擾電流，產生很強的寬頻譜電磁場，能干擾其周圍幾厘米范圍內的集成電路或者信號線，如果敏感的信號線或者器件，例如復位信號、片選信號、晶振等，正好放置在干擾電流路徑周圍，系統就可能由此引起各種不穩定的現象。
一般情況下，一塊PCB上只會存在少量的敏感點，而且每個敏感點也會被限制在很少的區域。在把這些敏感點找出來，并采取適當?shù)氖侄魏?，就能提高產品的抗干擾性能。由此可見，為了定位EUT不能通過EFT和ESD測試的原因，工程師就必須首先找出這些突發干擾在系統內部的電流路徑，再找出該路徑周圍存在哪些敏感的信號線和器件（即敏感點），之后可以采取改善接地系統以改變電流路徑，或者移動敏感信號線和器件位置等方法，從根本上以最低的成本解決EFT和ESD問題。
由于EFT和ESD信號具有高壓和寬頻譜等特征，傳統的示波器和頻譜分析儀很難測量干擾電流的路徑。E1抗干擾開發系統專門用于測量和排除EFT和ESD問題。E1系統功能介紹見此文：OIE1抗干擾開發系統四大組成的功能
四、利用E1抗干擾開發系統定位EFT和ESD問題有關方法
E1抗干擾開發系統在設備內部仿真干擾的過程，采用不同的方式，向電子模塊直接注入干擾電流、電場和磁場，以定位電路板上的電磁薄弱點，理解耦合機理，并完成最優化的設計修改。
E1抗干擾開發系統不能按照某個標準進行EMC兼容性測試，適合產品在研發階段進行設計和結構修訂。使用E1系統時建議先對被測物進行標準的抗干擾測試，然后對可能的故障原因進行分析，再利用E1來找出更多的故障原因，并利用E1系統在產品開發場地進行設計修改的評估改進。測量目的是再現在標準抗干擾測試時的功能故障，從而確認和評估干擾被耦合入和耦合出的路徑。
使用E1抗干擾開發系統，測量和定位EFT和ESD問題的一般步驟為：
1、故障粗略定位
檢查EUT的各個電路模塊，例如整塊PCB板、PCB板間的互聯電纜、PCB板內的電路功能模塊等。首先取EUT的一塊PCB或者一部分電路，對該模塊的GND直接注入干擾：
① 單極連接方式注入干擾：
把E1系統內的SGZ21信號源的其中一個輸出接到電路模塊的GND上，另一個輸出端接到EUT的機箱，可以用電場場源模擬機箱，判斷是否是電場敏感。如果單極連接期間出現功能故障，可能是以下原因：電場干擾（直接由EUT和場源探頭間引起的故障）；磁場干擾（流入電場的電流產生磁場，磁場被耦合到信號環路上，導致出現故障）。
② 兩極連接方式注入干擾：
把E1系統內的SGZ21信號源的兩個輸出，分別連接到電路模塊的GND上，判斷是否是磁場敏感。如果在這種方式下，EUT出現期望的功能故障，說明在這兩個GND節點之間存在的干擾電流路徑周圍，有對磁場敏感的敏感點。
③ 區分方法：
在EUT的GND和附近金屬物體之間建立一個很短的低阻抗連接，從而消除電場的影響，如果不再出現那個已知的功能故障，就說明那個已知的功能故障由電場引起。否則，這個故障可能是磁場引起。
2、測量干擾電流路徑
通過“故障粗略定位”，把敏感點位置進行了粗略的定位，同時確定了電路敏感的性質（磁場敏感或電場敏感）。使用瞬態電磁場探頭，能測量EUT內部突發磁場的相對強度，并可以測量出干擾電流的流向。利用瞬態磁場探頭測量時，能幫助工程師發現：EUT內哪里存在突發磁場？EUT內部的干擾電流怎么流？干擾電流有沒有流入集成電路的輸入和輸出？旁路電容有什么影響，應該采用多大容值的電容？屏蔽連接的長度如何影響旁路電流？
3、精確定位敏感點
在把故障定位到模塊并測量出電流路徑之后，使用場源，能對敏感點進行精確定位：首先是根據前面的測量結果來選擇場源，決定使用磁場場源或者電場場源； 再依據測量到的“電流路徑”，沿著干擾電流方向的路徑，使用相應的場源對EUT注入干擾。E1抗干擾開發系統配備了不同分辨率的9種場源，選擇場源時，從大面積到小面積；選擇強度時，探頭采取由遠到近，慢慢靠近EUT，從而最終確定敏感點的位置。
4、評估電路修改有效性
找出電路內部存在的敏感點之后，我們會進行電路修改以改善EUT的抗干擾性能。為此，E1抗干擾開發系統使用了一套“脈沖率測量法”技術，讓工程師能對電路修改的有效性進行快速的評估。脈沖率測量法需要使用E1系統內的SGZ21發生器和S31傳感器。
E1系統內的SGZ21發生器產生如圖3所示的輸出脈沖無序、峰值電平呈平均分布的脈沖信號，這樣就不需要發生器和計數器之間同步。例如：用放在EUT內部的傳感器來監視敏感的信號線，一旦檢測到這根信號線上有干擾，就會發出一個光脈沖。SGZ21上的計數器對這些光脈沖進行計數。在一個周期信號1秒鐘序列期間檢測到的計數值，代表著干擾門限所處的位置，即EUT的敏感度。

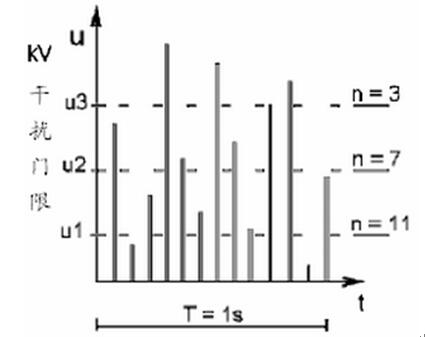

圖3 E1系統內的SGZ21的脈沖序列
圖3中，如果在一個周期脈沖序列里檢測到11個脈沖，則干擾門限是u1，意味著注入電壓為u1的突發干擾，本區域就會遭受干擾；如果檢測到的是3個脈沖，則干擾門限是u3。檢測到的脈沖數越少，表明模塊設計得越好。
測量濾波器的濾波波形是一個非常典型的應用：把E1系統內的SGZ21產生的干擾電流注入到EUT，S31傳感器測量EUT上受干擾的線上的信號，在SGZ21計數器上可以讀到計數值，修改濾波器后，再次測量。兩次測量結果的對比，就可以很清楚地告訴你，工程師的設計修改是否有效。
5、實時監視EUT工作狀態
在抗干擾測試時，盡可能快地明確地發現EUT內的功能故障，是非常重要和關鍵的。然而，從外界來觀察的話，EUT故障經常是不可見的，或者過一段時間才能發現。例如：EUT里的微處理機，已經死機了，但是顯示的還是正常的狀態，甚至顯示器上顯示的也是正常的信息。
為了進行有效的故障定位，有必要使用E1系統內的S31傳感器來提供與EUT功能有關的信息，例如：用S31去監視看門狗電路的后置觸發信號、片選信號等，以監視EUT的工作狀態。SGZ21上的脈沖計數器可以監視，并判斷設備是否在正常工作。可以把S31的光纖輸出連接到光纖接收器，光纖接收器把S31送來的光信號變?yōu)殡娦盘?hào)，在連接到示波器上進行觀察和分析。
總線系統或接口上的數據流，往往能反映系統的操作狀態。但是通過示波器或邏輯分析儀來監視是很浪費時間的，而且成本很高。采用SGZ21的計數器來監視數據流，是一個快速的方法。由于數據的內容會改變，而且計數器和數據包是不同步的，所以計數器上的值會變化。盡管如此，計數器上的值，還是能體現出EUT處于不同的工作狀態。這樣工程師就可以通過計數器顯示結果來判斷設備的工作狀態。例如：在EUT復位后重新啟動時記錄的值，就是代表了EUT當前的工作狀態。這樣，工程師就能在抗干擾測量中發現EUT是否復位，還是在傳輸數據時經常要重新發送，或者由干擾引起的其它問題。
如果干擾脈沖正好出現在EUT的程序中要求嚴格的階段（例如：正在通過接口進行數據傳輸），就可能出現功能故障。出現功能故障的頻繁程度，取決于EUT的結構。因此我們必須在適當?shù)碾妷弘娖缴蠝y(cè)量足夠長的時間，確保EUT不會產生功能故障。這種方法，是利用EUT出現故障作為敏感度的參考依據，在實際調試中需要花費大量精力和時間。
如果在EUT內部某個位置安裝一個傳感器，傳感器干擾門限和時間無關，工程師可以利用傳感器的計數值，作為敏感度的參考依據。這樣的話，就不需要進行長時間的測量。這種方法特別適合于評估濾波器、屏蔽以及旁路的效果。
在實際工作中，電路內部的IC和傳感器對快速干擾的敏感程度是不同的。所以可能會出現在干擾電壓增加時，EUT先被干擾了，而傳感器還沒有被干擾到，或者相反的情況。這時，需要建立一個EUT干擾門限和傳感器干擾門限的關系，如果在EUT上僅僅修改屏蔽或者濾波，則這種相對的關系會保持不變。傳感器干擾門限的改進，也意味著提高了EUT的抗干擾能力。
五、結論
對于EFT和ESD等突發、高壓、寬帶的干擾，傳統方式上難以測量，如果電子產品出現EFT和ESD問題，工程師只能憑經驗去解決問題。E1抗干擾開發系統給工程師一個全新的測量概念，能快速定位電路存在的敏感點，并通過設計修改，能以最低的成本讓被測物通過相關的電磁兼容標準測試。
