利用7510型7位半觸摸屏數字萬用表 測量微弱電平波紋電壓

功率轉換是所有電子設備中都存在的過程。不嚴格地講，“電源”就是對這個過程的描述，它使主電源功率轉變?yōu)榫哂胸?fù)載所需的特性。數字萬用表(DMM)是評估電源規范的常用儀器。不過，傳統數字萬用表(DMM)往往不具備測量動態行為特別是開關模式電源(SMPS)動態行為的能力，在檢查電源波紋電壓、開關電壓、上電脈沖時通常需要示波器。但在很多情況下，示波器不能提供對極微弱電平波紋噪聲進行正確特性分析所需的分辨率。

7510型7位半觸摸屏數字萬用表可以對低至1mV的電壓或低至100pA的電流進行采樣，時間間隔是1ms。換句話說，利用DMM7510型數采萬用表，可以對多種低電平電壓或電流動態波形進行數字化，精度18位，采樣速率為1M/s。加上該儀器的多點觸摸屏界面技術，用戶可以輕易捕捉、瀏覽電源的恒態和動態信號，并與之交互。

本文主要講述怎樣通過DMM7510型數字萬用表前面板用戶界面，捕捉和瀏覽DC-DC降壓轉換器動態波紋電壓，并對其進行特性分析。

認識降壓轉換器的基本原理

降壓轉換器是一種高效開關模式的DC-DC降壓轉換器。它以磁場的形式將能量存儲在電感器中。在“導通”狀態時，開關閉合，輸入電壓對電感器充電。在“關閉” 狀態，開關開啟，電感器釋放所存儲的能量，電流流入負載。

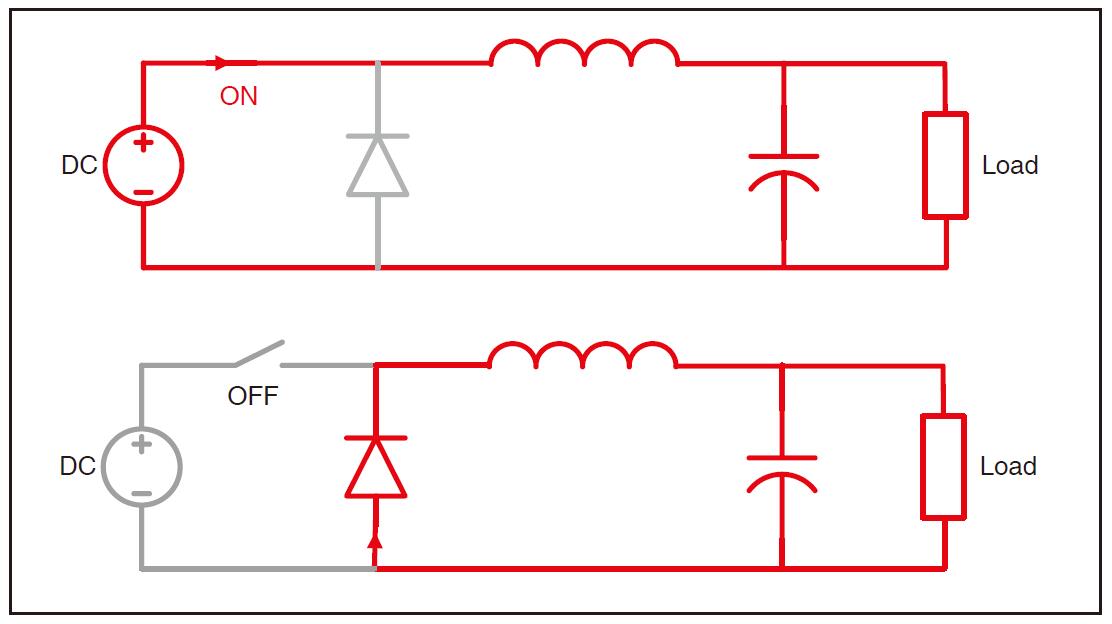

圖1 DC-DC 降壓轉換器工作示意圖

出于演示目的，本文使用德州儀器公司LM25088DC-DC降壓轉換器評估板(EVM)。對于5.5V-36V輸入，它可以生成5V穩定輸出。為了在10V量程、600kHz模擬帶寬下實現50kHz開關頻率，對LM25088EVM進行了改動。

輸出電壓波紋噪聲

當降壓轉換器導通時，其輸出中很可能包含極微弱的波紋電壓。這個現象是由開關頻率、輸出電容器、電感器、負載和各種限流特性引起的。由于這是不期望的設計結果，因此設計人員將對波紋噪聲進行檢查，并把它降到最低。

降壓轉換器與 DMM7510型數采萬用表連接

利用一對標準的測試引線，很容易實現降壓轉換器與DMM7510型數字萬用表的連接，如圖2所示。當測量微弱電平信號時，建議對測試引線進行適當屏蔽。在進行測試時，利用12V直流線性電源為降壓轉換器供電。線性電源的噪聲輸出比開關電源低得多，確保產生的波形反映待測設備(DUT)噪聲而非輸入噪聲。降壓轉換器輸出與3W電阻負載相連。

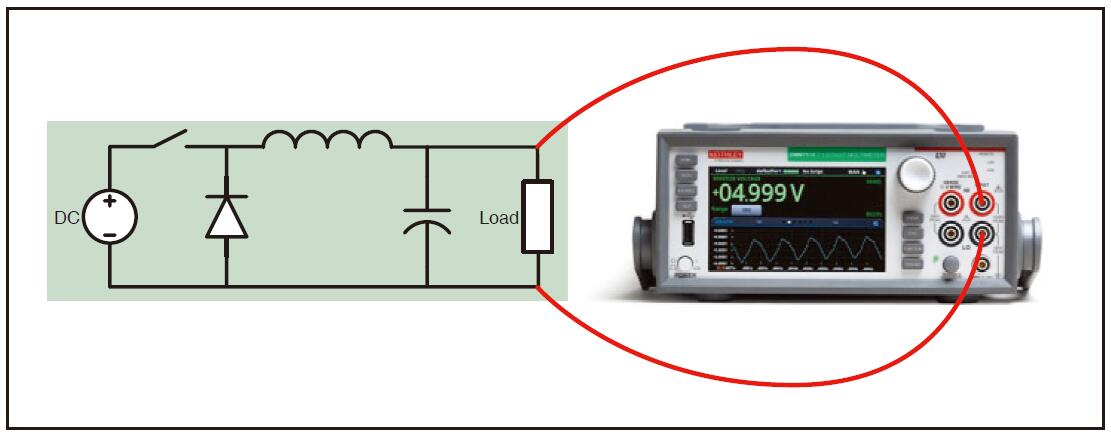

圖2 波紋電壓測試連接

通過前面板設置波紋電壓測量

利用 DMM7510型數采萬用表很容易捕獲波紋電壓。

只需幾個按鍵，即可設置采樣標準，并通過圖形顯示屏快速瀏覽波形。

按照這些步驟，可以以1MS/s采樣速率捕獲大約5個50kHz波紋，并利用DMM7510型數采萬用表的數字化電壓(DigitizeVoltage)功能進行100個采樣計數：

1.按下前面板POWER按鈕，開啟儀器。

2.點擊FUNCTIONS，選擇DigiV，以選擇數字化電壓測量功能。

3.點擊SETTINGS。

4.將采樣速率選定為1000000。

5.將計數設置為100。

6.在顯示屏上點擊GRAPH。

7.選擇屏幕右上方的圖形光標，打開Graph屏幕。
