選擇模擬，數字還是模數組合示波器？

模擬示波器已經過時，它們成功地被數字存儲示波器代替，這一訊息已經由統計證實并成為一種標準，然而，應當注意這些統計還包括所謂組合示波器。組合示波器是模擬和數字示波器的組合。由于DSOs有一些嚴重的缺陷，一些應用還必須依賴于模數組合示波器。傳統意義上除了研究和開發部門，高校和培訓中心也會購買示波器。這些用戶關心示波器的質量，操作簡單，而且特別依賴于測量結果。這就是一些知名廠商會提供模擬/數字示波器（如惠美公司的HM2008，HM1008-2模數組合示波器）的原因。

模擬和數字

由于基本物理原因，模擬示波器在信號再現和最高捕獲率方面已經無法超越。DSOs通過采樣，模數轉換和對存儲信息的進一步處理不風機僅可以顯示信號，而且可以重建信號。大多采用8bitA/D轉換器，可以區分256個電平。DSOs有效的采樣率并不固定，它取決于所使用的時基設置，當降低掃描速度時，任何DSO必然降低它的最大采樣率。GS/s可能降低到KS/s。要正確重建信號，采樣率至少是信號最高頻率分量的兩倍。嚴格來講，DSO應當包括一個低通濾波器，其截止頻率必然隨著采樣率的降低而自動降低。這顯然不切實可行。或者用戶必須根據有效采樣率來調整信號的頻率分量。因此如果有效采樣率太低，將會產生信號失真和假象。在這種情況下，DSO測量結果可能會產生巨大的誤差。只有一種補救方法：高代價存儲深度。制造商提供例如1MPts存儲可以把最大采樣率降到掃描速度100us/cm。如果DSO存儲深度10kPts，采樣率在掃描速度100us/cm時從1GS/s降到10MS/s。

相比之下，模擬示波器信號本身和帶寬與時基速度是獨立的。模擬示波器既不產生失真，也不會產生假象。如果信號在示波器上升時間變化非?？?，轉角變得圓滑。

模數組合示波器

DSOs僅在一定應用中可以替代模擬示波器。它們具有一些優點：信號以數字格式容易存檔；容易進一步數學處理。DSOs更容易處理重復頻率低的信號或捕獲單一事件。模擬示波器也可以在屏幕上呈現這一信號，但是對人眼來說是看不見的。

模數組合示波器集成模擬和數字示波器的優點，按一鍵進行模數轉換。如果懷疑在DSO模式呈現的信號，可以快速轉換到模擬模式進行查看而找到問題所在。因此對于示波器應用，模擬組合示波器是最好的選擇。

模擬和數字工作不互相矛盾，而是相互補充，各自具有不同的特點。惠美示波器是為了成本敏感性應用領域而設計，例如學校，工廠，研究所和開發實驗室。盡管一些重要的參數例如模擬工作，采樣率，存儲深度和邏輯通道都進行最優化，但價格不變。不僅具有高性能，而且容易操作，像典型的模擬示波器。

對操作者命令的快速反應絕不是必然的事情，特別當提供深存儲的時候。一個RISC32位處理器（166MHz時鐘）和32位RISC矢量圖形引擎提供圖形和字符顯示，在模擬模式下沒有干擾。開發特殊操作系統來保證快速反應和壓縮代碼。接口模塊是插件類型。

HM1008-2: 100M 2通道模數組合示波器 HM1500-2: 150M 2通道模擬示波器 HM1000: 100M 2通道模擬示波器

采樣率，存儲，存儲放大

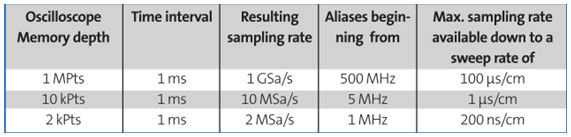

采樣率存儲決定了時間間隔，這一時間間隔仍然可以用最高采樣率來測量。當掃描率為100us/cm時，時間間隔1ms采樣率可達1GS/s。這相當于每cm有100，000個采樣點用來產生信號顯示。信號顯示是對整個存儲內容的預覽。為了得到信號細節，可使用存儲放大功能。當信號頻率分量高于帶寬限值時，也許要進行研究。當信號頻率大于500MHz,遠大于150MHz帶寬時，假頻不可預料。下表是不同存儲深度的DSOs性能對比。假設示波器最大采樣率1GS/s,時間間隔1ms，存儲深度10KPts。存儲降低采樣率到10MS/s。存儲深度僅為2KPts。采樣率甚至降到2MS/s。因此，當假頻遠低于示波器帶寬時，假頻和錯誤測量可進行預編程。

總結

如果選擇模數組合示波器，就不需要在模擬和數字示波器之間做出決定。模數組合示波器由單一儀器組成?？蛇M行其它特殊測量任務。

模擬模式是唯一的，它不產生錯誤測量，同時也顯示信號最高質量。因此只有這種模式可保證正確結果。捕獲率可高于每秒一百萬次。模數組合示波器中DSO最高采樣率1GS/s,1MPts。存儲深度。
