PicoScope 9000采樣示波器軟件介紹
時鐘和信號特性描述
輕松測量最大20GHz的電信號特性或者9.5GHz的光信號特性，例如：測試你的電路、連接器、電纜和PCB內的抖動、噪音、上升時間、以及過沖。
同時使用最多4通道數學函數于當前波形、波形存儲或其它函數。
FFT分析：觀察頻域內的任何信號，分析串?dāng)_和失真，識別噪音和干擾源，以及測試系統的脈沖響應。

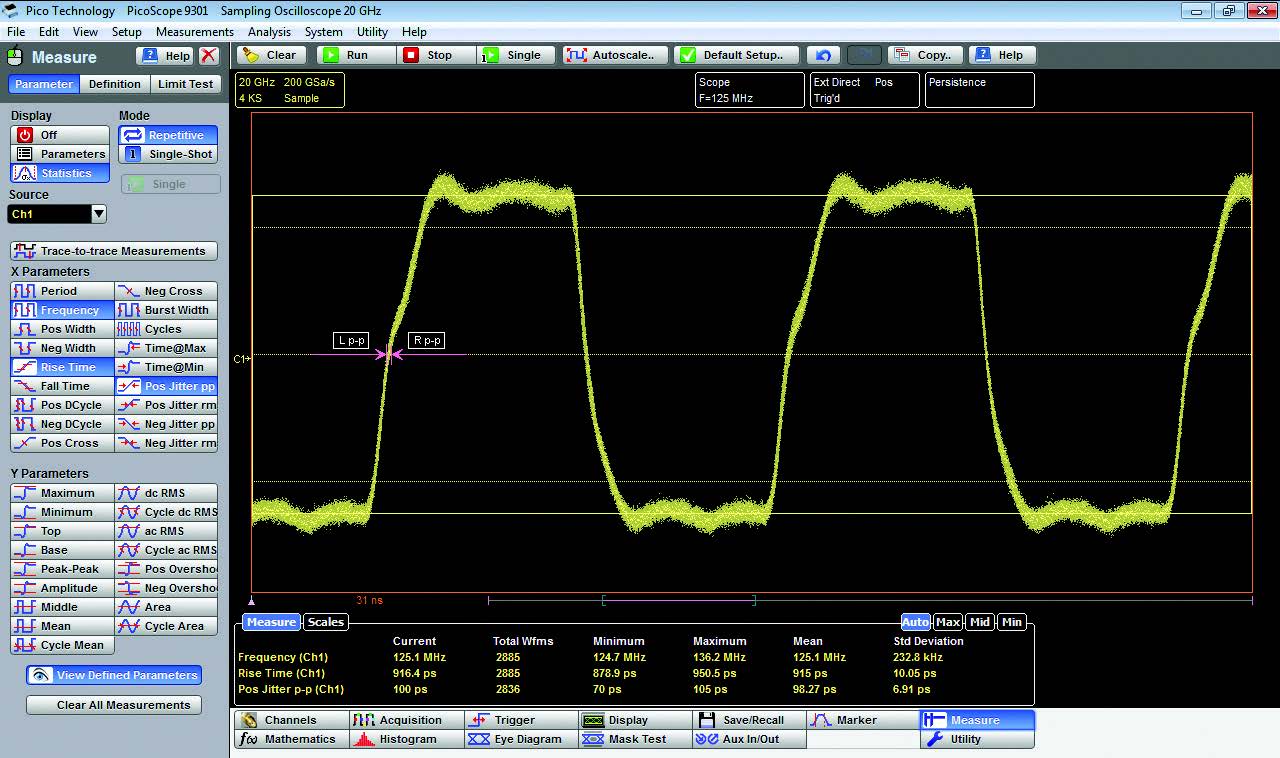

用超過50個內置脈沖測量快速定義參數。可同時顯示10個標準或統計測量。
波罩測試
PicoSample. 3軟件包括一整套可選的標準波罩，可編輯波罩和修改邊界。支持?jǐn)?shù)據速率最大11.3 Gb/s。

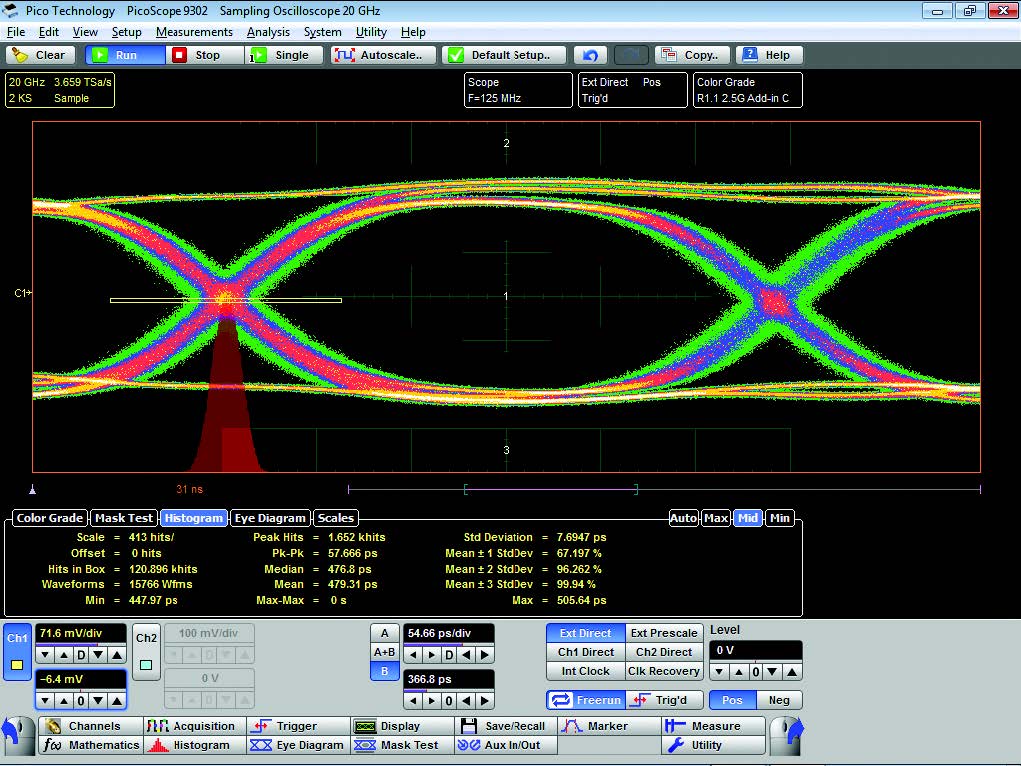

可顯示為灰度或色度以幫助分析眼圖中的噪音和抖動。還有統計顯示窗顯示原始波罩和邊界內的故障數。
標準波罩提供：SONET/SDH、以太網、光纖通道、PCI Express、InfiniBand、XAUI、RapidIO、SATA、ITU G.703、ANSI T1.102、G.984.2。
用圖形化編輯器可自動生成和修改定制波罩。可添加特定邊界到任何波罩。

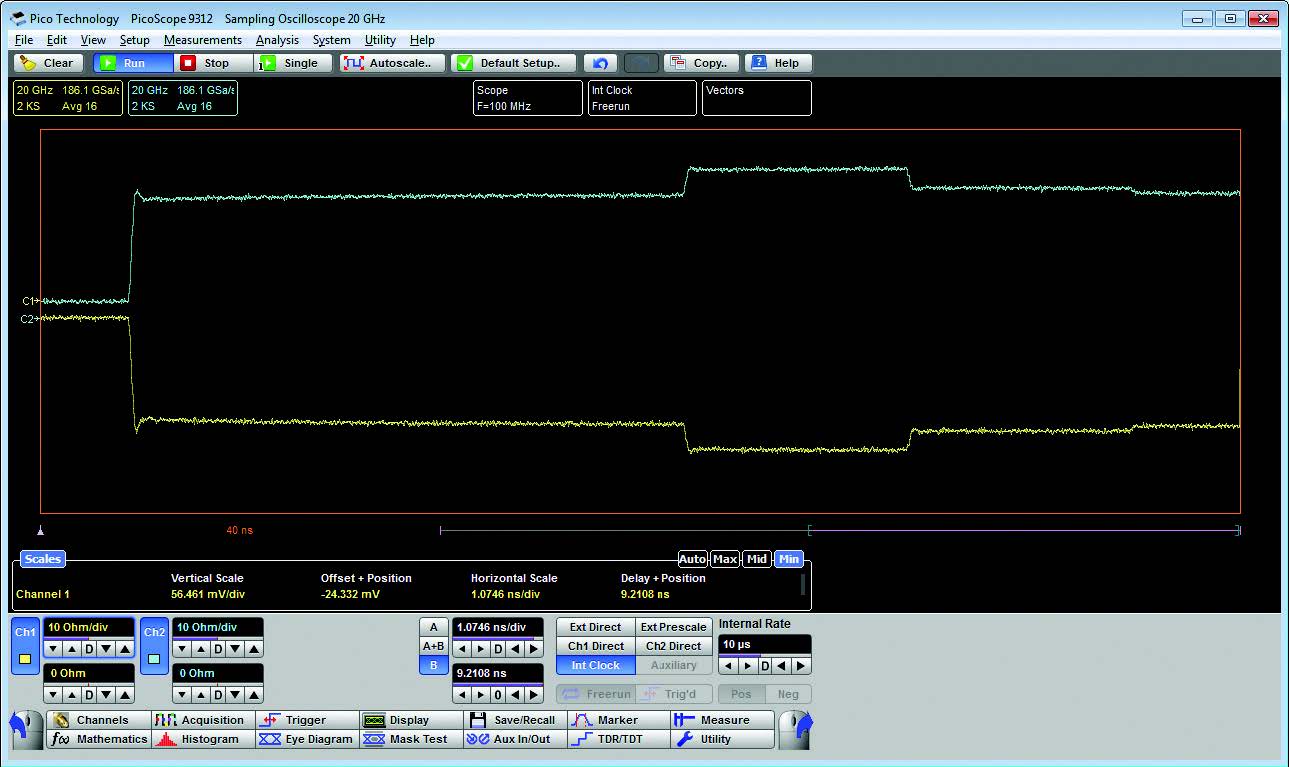

TDR/TDT
時域反射/時域傳輸（TDR/TDT）測試可用于測量阻抗和間斷點，并且可確定它們沿著傳輸線路的物理位置。
PicoScope 9311和9312還附帶校準的時域反射 (TDR) 和時域傳輸 (TDT) 附件。它們用于儀器內置的步進發生器 (在PicoScope 9311中為60ps 6V ) 或者擴展脈沖頭 (在PicoScope9312中為40ps 200mV )。
測量電路板、電纜和傳輸線路、連接器和IC封裝內的阻抗和間斷點，40ps邊界的典型水平分辨率大約1.5cm。結果可顯示為伏特、歐姆或?qū)r間或距離的反射系數 (rho)。

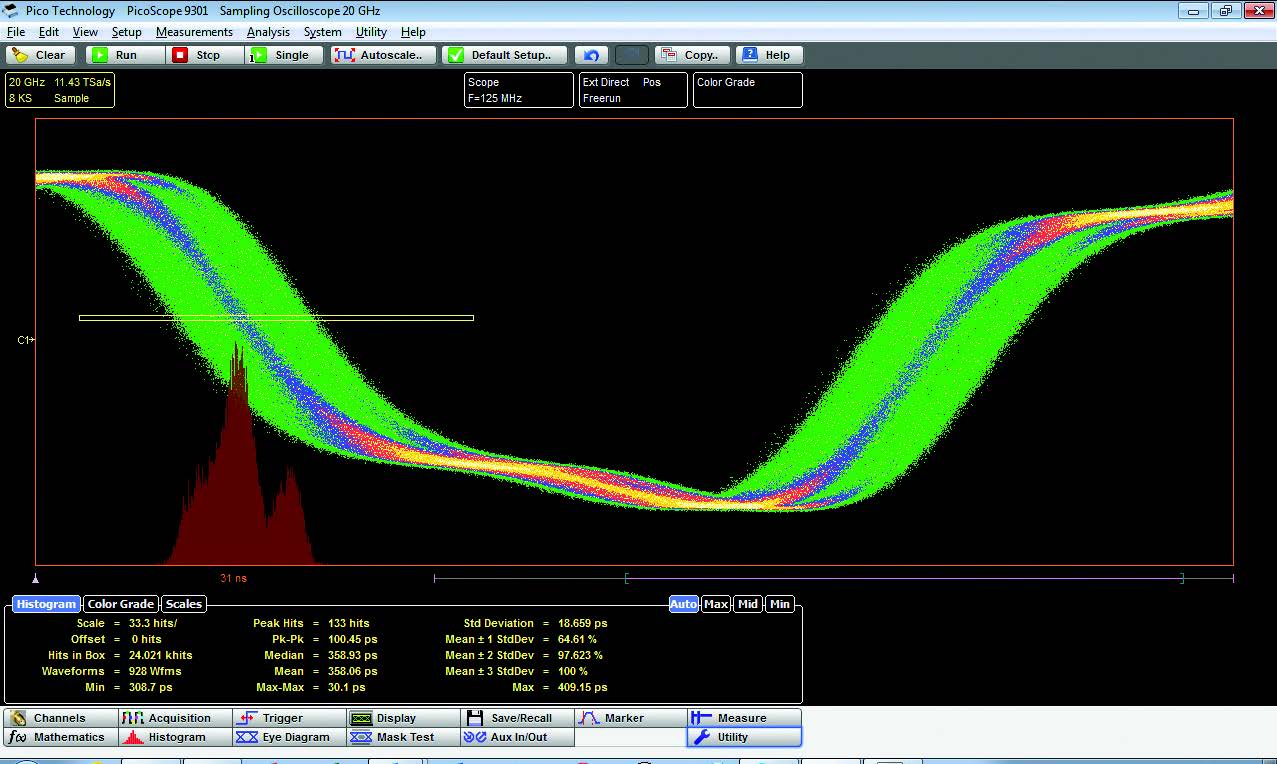

直方圖分析
直方圖是在用戶定義窗口或切片內所采集數據的概率分布圖。這是一種強大的信號分析工具，并且這種統計形成了很多自動化測量的基礎。
直方圖可在垂直坐標或水平坐標上的波形上構建。垂直直方圖最常用于測量和描繪噪音特性，而水平直方圖最常用于測量和描繪抖動特性。
程序下載：Windows（可點擊直接下載）
PicoScope 9000 Software Development Kit 2.3.2
