示波器內置毫伏表功能

隨著數字化和智能化技術的發展，示波器已突破傳統看波形的功能，現在一臺示波器既可以看波形進行時間域定性測量，也可以做邏輯分析儀、頻譜分析儀或FFT分析儀進行邏輯域和頻率域定性測量，有的示波器更可以作為功率表、毫伏表等進行定量測試，例如德國R&S的HM1002八合一多功能示波器。

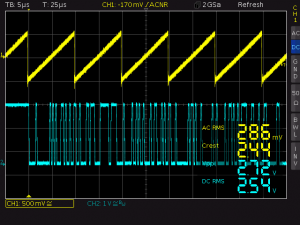

現在有些示波器內置毫伏表（DVM）功能，例如HMO3034、HMO3054和HMO1002示波器，示波器內置毫伏表一般能測量直流電壓（DC）、交流真有效值電壓（ACrms）、波峰因素、峰峰值電壓（Vpp）、正向峰值電壓（Vp+）、負向峰值電壓（Vp-），并且能多位顯示和多通道測量（圖1），這樣很多地方擁有了具有毫伏表功能的此類示波器，就不需要購買毫伏表或電壓表了，例如高校電工電子教學。

圖1

現在OItek小編就德國R&S的HMO3054示波器進行介紹。

HMO3054示波器為四通道的混合信號示波器，其數字電壓表（DVM）功能如下： 3位顯示；并在其所有四通道上都能測試，這樣就為四路毫伏表；測量時能同時分配測量以下四個測量值：VDC、VACrms、波峰因素、Vpp、Vp+、Vp-（圖1）； 而且能把分配的四個測量參數能同時分配到單一通道，或者同一參數分配到四個不同通道。

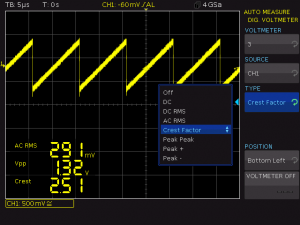

由于HMO3054示波器的垂直靈敏度最低到1mV/格，該數字電壓表能測量mV小信號，并且通過調節的垂直靈敏度來捕獲不同電壓大小的電壓數據。更有意思的是，通過調節示波器，電壓表可顯示在示波器屏幕的不同位置，見圖2。

圖2
