什么是電氣安裝測試儀？

　　另一類具有非常挑戰性的測試儀是電氣安裝測試儀。這些測試儀在采用230V電源的國家越來越普遍，尤其是德國、西班牙和英國，包括英聯邦國家。1969年制定的IEC60364標準規定了對電氣安裝測試的要求，提供了國家接線法規。歐洲國家制定了與IEC60364標準等效的標準，使用一類新的電氣安全測試儀，來執行國際電工委員會（IEC）規定的強制性嚴格測試。表1中列出了不同國家的規范標準。

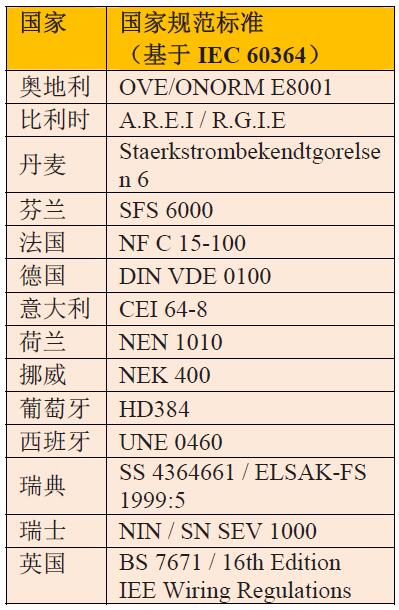

　　表1：全歐洲已經頒布了各種不同的等效國家標準。這些標準規定了對建筑物內固定電氣安裝的要求。

　　這些測試儀的兩項常見功能是測量電氣支路中的環路阻抗和線路阻抗，以及驗證漏電保護器的性能。環路阻抗測試儀測量故障電流在線路和保護地之間所形成的通路的電阻。用該項測試來保證在故障條件下的阻抗足夠低，使實際電流能夠足以觸動電流保護裝置，例如斷路器。環路阻抗測量能夠計算出預期故障短路電流（PSC），由于該參數與故障條件下斷路器或其它保護裝置能夠短路的電流相關，所以是個非常重要的參數[8]。電氣安裝測試儀的預期故障電流范圍通常為10 kA 和50kA。幸運的是，從校準器設計者的角度看，預期故障電流是一個計算值，公式為I = Vn / Zs，其中Vn 為標稱線電壓，Zs 為環路阻抗值。為了準確檢查電氣安裝測試儀，校準器應該具有一個穩定的交流電壓源（用來檢查測試儀的電壓測量能力）和準確、可調的電阻器（用來檢查其電阻測量能力）。

　　環路阻抗測量是在帶電條件下進行的，這就對校準器設計者提出了另一項挑戰。線路阻抗測量也就是測量火線至零線的阻抗。環路阻抗/線路測試儀的范圍為0～2,000 Ω，有些情況下可高達10,000 Ω，分辨力通常為10 mΩ。

　　由于電阻器是帶電電路的一部分，所以校準器設計者面臨的挑戰就是提供的低阻大功率電阻器，使其能夠在對用戶安全的電路配置下處理高達30 A 的電流。和接地導通電阻一樣，由于30 A 電流需要很多大電流繼電器，不適合安裝在校準器中，不能采用分立電阻器矩陣的方法。設計人員仔細研究電氣標準規定后，按照這些標準測試電氣安裝測試儀。使用16 個能夠覆蓋25 mΩ～1.8 kΩ 范圍的分立電阻器滿足了這一需求。這些校準器的最佳不確定度為5 mΩ。圖8 所示為校準器環路阻抗和線路阻抗電路的簡圖。

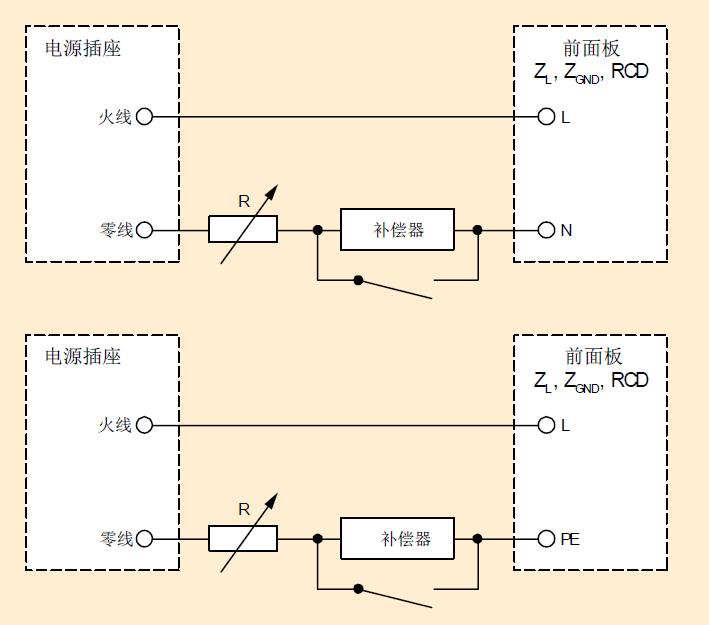

圖. 某品牌多功能電氣安全校準器的環路和線路電路簡圖。
