電源的主要測試項目介紹
一個良好的電源供應器必須可靠、符合所有功能規格、保護特性、安全規范及電磁兼容能力等。本文系討論電源供應器之功能規格及保護特性之測試為主，電源供應器之設計、制造及質量驗證等測試需要精巧的電子設備，電源供應器不同的組成結構和輸出之組合，亦需要具彈性多樣化的測試儀器才能符合眾多不同規格之需求。
電源主要測試項目
眾所周知，電源在我們的生活和工作中發揮著很大作用，沒有它所有的一切電設備包括汽車等交通工具都會成為“廢物”。因此對電源的研究和測試工作日益重要。那么對一臺電源裝置，我們怎么判斷它的好壞呢？我們怎么測試它的能力呢？在日常工作中，我們在市面上買到一節電池，大家很自然想到它的外觀和電壓大小，其它很少顧及。但是我們買到的同樣外觀和電壓的電池，在使用中往往出現電池能量和壽命時間長短不一樣等問題，有時我們自認倒霉，不會深究此處的問題。其實這些都關系到我們對電源設備的測試評估，那么電源設備常規測試項目有哪些呢？一個良好的電源必須符合哪些指標呢？電源系統設計面臨哪些挑戰？這些挑戰如何進行測試解決呢？
其所有的輸出指標參數、功能規格、保護特性、安全規則（例如耐壓、絕緣、接地等安規指標）、EMI（電磁兼容能力、可靠度（如老化）和其它特殊要求。當驗證電源供應器的質量時，下列為一般的功能性測試項目，分別詳細說明如下：
1.2 電氣功能(Electrical Specifications)測試
驗證電源供應器的質量時，下列為一般的功能性測試項目，分別介紹如下：
功能(Functions)測試: 輸出電壓調整、電源調整率、負載調整率、綜合調整率、輸出紋波及噪聲、輸入功率及效率動態負載或瞬時負載、電源良好/失效(Power Good/Fail)、信號起動(Set-Up)及保持(Hold-Up)時間；保護動作(Protections)測試: 過電壓保護(OVP)、過電流保護(OCP)、短路保護。
1.3 安全(Safety)規格測試
輸入電流、漏電電流等
耐壓絕緣:電源輸入對地，電源輸出對地；電路板線路間安全間距。
溫度抗燃：零部件需具備抗燃的安全規格，工作溫度須在安全規格內。
機殼接地：需在0.1n以下，以避免漏電觸電之危險。
變壓輸出特性：開路、短路、及最大伏安(VA)輸出
異常測試：散熱風扇停轉、電壓選擇開關設定錯誤
1.4 電磁兼容(Electro Meganatic Compliance)測試
電源供應器需符合CISPR 22 CLASS B規定的傳導與幅射4dB富裕度，電源供應器需要以下三種負載狀況下測試：每個輸出為空載、50%負載和100%負載。
傳導干擾/屏蔽:經由電源線傳導性干擾/屏蔽
幅射干擾/屏蔽:經由磁場幅射性干擾/屏蔽
1.5 可靠度(Reliability)測試
老化壽命測試:高溫(約50-60℃)及長時間(約8-24小時或更長時間)滿載測試
1.6 其它測試
ESD:Electrostatic Discharge 靜電放電(人或物體由直接接觸或間隔放電)
EFT:Electrical Fast Transient or burst切換噪聲由電源線或I/O線路的傳導干擾(側電力站或建筑物引起)
Surge:由電源線的高能量瞬時噪聲干擾(電燈的閃動引起)
VD/I:Dips and Interrupts電源電壓下降或跌落(電力分配系統故障或失誤引起，例如電力站過載或斷路器跳閘所引起)
Harmonic:輸入電流諧波干擾(由電流非正弦波引起，即一般為二極管、濾波電容器產生的整流性負載)，CE標準對大于300W時有限制規定
輸出電壓調整：通常，做輸出電壓調整時，將輸入交流電壓設定為正常值(115Vac或220Vac)，并且將輸出電流設定為正常值或滿載電流，然后以數字電壓表測量電源供應器的輸出電壓值并調整其電位器(VR)直到電壓讀值位于要求的范圍內。

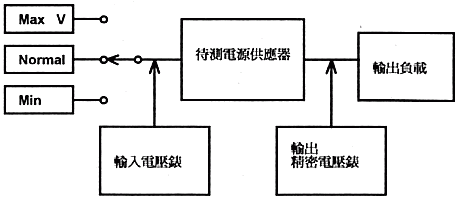

電源調整率：為精確測量電源調整率，需要下列之設備： A.能提供可變電壓能力的電源，至少能提供待測電源供應器的最低到最高之輸入電壓范圍。B.一個均方根值交流電壓表來測量輸入電源電壓。C.一個精密直流電壓表，具備至少高于待測物調整率十倍以上。D.連接至待測物輸出的可變負載。通常測試設備連接如下：
測試步驟如下，在待測電源供應器以正常輸入電壓及負載狀況下熱機穩定后，分別在Min(低)、Normal(通常)、Max(高)輸入電壓下測量并記錄其輸出電壓值。

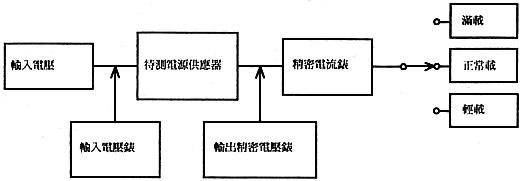

負載調整率：所需的設備和連接與電源調整率相似，唯一不同的是需要精密的電流表與待測電源供應器的輸出串聯。如下圖所示：
測試步驟如下，于待測電源供應器以正常輸入電壓及負載狀況下熱機穩定后，測量正常負載下之輸出電壓值，再分別于低(Min)、高(Max)負載下，測量并記錄其輸出電壓值(分別為Vmax與Vmin)
綜合調整率：這是電源調整率與負載調整率的綜合，此項測試為上述電源調整率與負載調整率的綜合，可提供對電源供應器改變輸入電壓與負載狀況下更正確的性能驗證。
