并聯通訊方式連接詳解
1. 主從并機

圖 1 主從并機連接圖

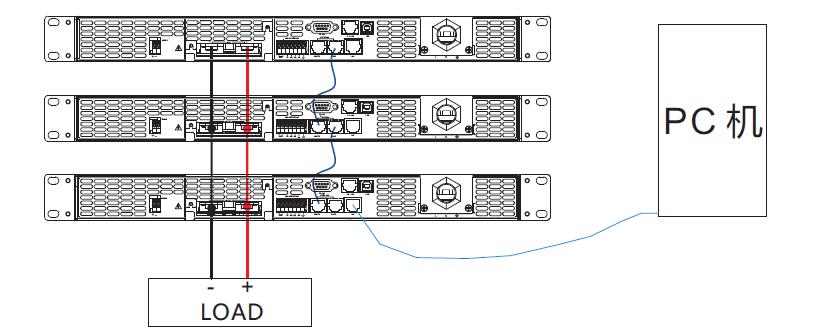

主從并機的特點是: 在輸出端實現物理并聯連接后, 通訊上的連接通過SYSTEM BUS實現(詳見圖1) 最后通過菜單設定主從關系(一個主機其他從機) 便可通過P C機來控制主機從而實現“一呼百應”的效果 即只需控制主機 從機同時接受支配。而主機與PC機之間的通訊又可以通過以下豐富的通訊接口實現。
1. RS232 可直接連接到PC機
2. RS485 實際連接到PC機時需通過RS485-RS232轉換器,再連到PC機
3. USB 可直接連到PC機;
4. LAN 可直接連接到PC機。

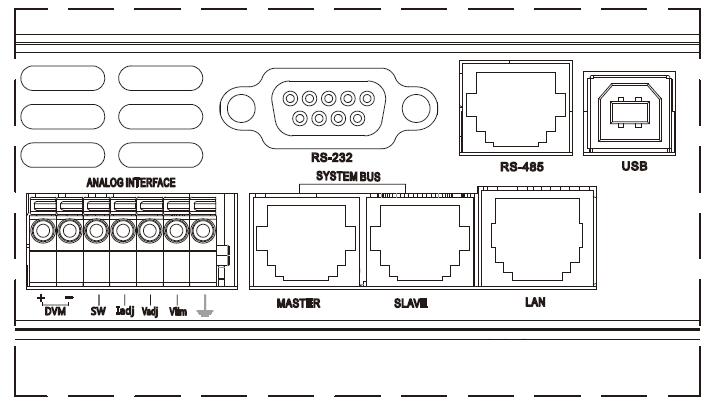

圖 2 豐富的通訊連接口
2. 簡單并機

圖 3 簡單并機連接圖

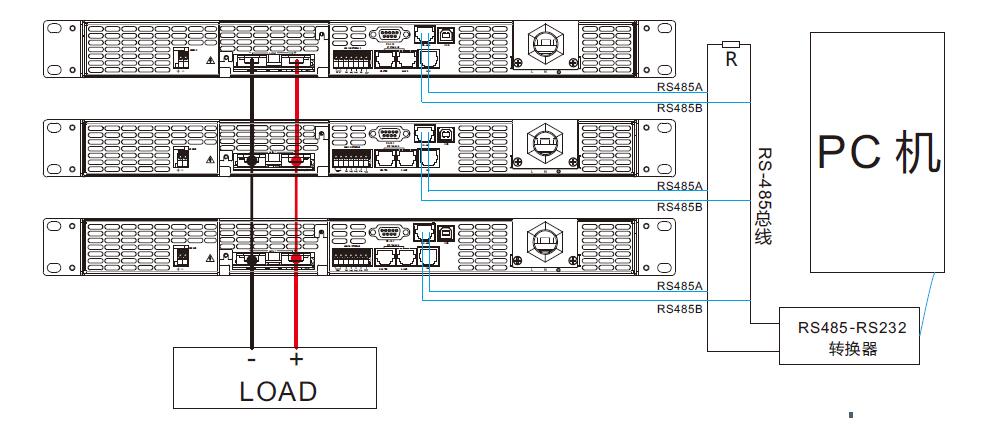

簡單并機的特點是:在輸出端實現物理并聯連接后,通訊上的連接以 RS485 為例通過RS485連接(詳見圖3) 實際連接時可通過RS485總線 先將所有的直流源連接到RS485總線上 然后通過 RS485-RS232 轉換器再連接到PC機上 這樣的通訊方式 需要分時分地址對每一臺連接的直流源進行控制。
注:RS485通訊一臺PC共可連接31臺(若超過10臺以上需在最后一臺加上終端電阻R=120Ω)。
