鉗形電流表的原理及使用方法

　　鉗形電流表是電機運行和維修工作中最常用的測量儀表之一。特別是自該表增加了測量交、直流電壓和直流電阻以及電源頻率等功能后，其用途則更為廣泛。

　　一、簡介

　　鉗形電流表簡稱鉗形表。其工作部分主要由一只電磁式電流表和穿心式電流互感器組成。穿心式電流互感器鐵心制成活動開口，且成鉗形，故名鉗形電流表。是一種不需斷開電路就可直接測電路交流電流的攜帶式儀表，在電氣檢修中使用非常方便，應用相當廣泛。

　　鉗形電流表實物圖

　　鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5～5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。

　　鉗形表最初是通過用來測量交流電流的，但是現在萬用表有的功能它也都有，可以測量交直流電壓、電流、電容容量、二極管、三極管、電阻、溫度、頻率等。

　　二、結構及原理

　　鉗形表實質上是由一只電流互感器、鉗形扳手和一只整流式磁電系有反作用力儀表所組成。

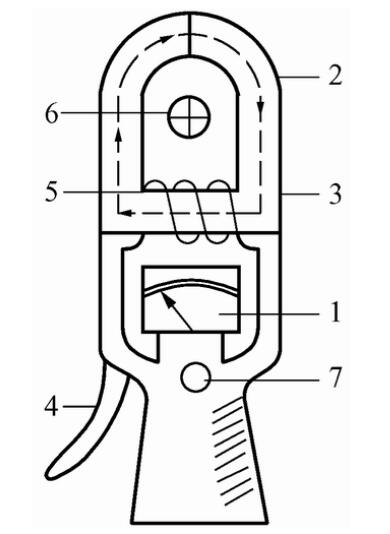

　　交流鉗形電流表結構示意圖

　　(1-電流表；2-電流互感器；3-鐵芯；4-手柄，5-二次繞組；6-被測導線；7-量程開關)

　　鉗型表的工作原理和變壓器一樣。初級線圈就是穿過鉗型鐵芯的導線，相當于1匝的變壓器的一次線圈，這是一個升壓變壓器。二次線圈和測量用的電流表構成二次回路。當導線有交流電流通過時，就是這一匝線圈產生了交變磁場，在二次回路中產生了感應電流，電流的大小和一次電流的比例，相當于一次和二次線圈的匝數的反比。鉗型電流表用于測量大電流，如果電流不夠大，可以將一次導線在通過鉗型表增加圈數，同時將測得的電流數除以圈數。鉗形電流表的穿心式電流互感器的副邊繞組纏繞在鐵心上且與交流電流表相連，它的原邊繞組即為穿過互感器中心的被測導線。旋鈕實際上是一個量程選擇開關，扳手的作用是開合穿心式互感器鐵心的可動部分，以便使其鉗入被測導線。

　　測量電流時，按動扳手，打開鉗口，將被測載流導線置于穿心式電流互感器的中間，當被測導線中有交變電流通過時，交流電流的磁通在互感器副邊繞組中感應出電流，該電流通過電磁式電流表的線圈，使指針發(fā)生偏轉，在表盤標度尺上指出被測電流值。

　　三、鉗形電流表的規(guī)格

　　鉗形表有模擬指針式和數字式兩種。標準型的檢測范圍:交流,直流均在20A到200A或400A左右,也有可以檢測到2000A大電流的產品；另有可檢測數mA的微小電流的漏電檢測產品以及可檢測變壓器電源，開關轉換電源等正弦波以外的非正弦波的真有效值(TRUERMS)的產品。

　　四、使用方法（1）測量前要機械調零（2）選擇合適的量程，先選大，后選小量程或看銘牌值估算。（3）當使用最小量程測量，其讀數還不明顯時，可將被測導線繞幾匝，匝數要以鉗口中央的匝數為準，則讀數=指示值×量程/滿偏×匝數（4）測量完畢，要將轉換開關放在最大量程處。（5）測量時，應使被測導線處在鉗口的中央，并使鉗口閉合緊密，以減少誤差。

　　五、注意事項

　　（1）被測線路的電壓要低于鉗表的額定電壓。（2）測高壓線路電流時，要戴絕緣手套，穿絕緣鞋，站在絕緣墊上。（3）鉗口要閉合緊密不能帶電換量程.
