IM3570阻抗分析儀，高速、高精度測量，提高檢查效率
海洋儀器最新推出的IM3570阻抗分析儀為測量頻率4Hz~5MHz，測試電平5mV~5V的LCR電橋與阻抗分析儀合二為一的儀器。可以用交流信號測量LCR、直流信號測量電阻(DCR)、測量頻率和電平并且都能在連續和變化的情況下進行掃描測量等。因?yàn)槟軌蛟诓煌瑴y量條件和測量模式下進行連續和高速的測量，僅用一臺IM3570就能取代現在用在生產線上的眾多儀器。該產品具有以下特點：
1、低電容(高阻抗)測量，提高穩定性
與以往的產品相比，IM3570阻抗分析儀將測量低電容(高阻抗)時的反復精度提高了一位。例如：１pF(1MHz，1V)的條件下，測量速度SLOW2的話，反復精度(偏差)*可達0.01%，實現穩定測量。同時，因?yàn)橐蔡岣吡讼辔坏姆磸?fù)精度，所以提高了低電容(高阻抗)測量時的D測量的穩定性。
2、廣范圍的測量頻率
IM3570可在DC和4Hz～5MHz的范圍內以5為分辨率(1kHz以下為0.01Hz分辨率)設置頻帶。可進行共振頻率測量和接近工作條件狀態下的測量和評估。
3、廣范圍的測量電壓/電流
除了可以測量一般的開路環路的信號發生，還能進行恒壓/恒流測量。可設置5mV～5V/10μA～50mA(~1MHz)的、廣范圍的測量信號電平。(根據頻率、測量模式不同，測量信號電平的設置范圍也不同。)
4、15種參數測量
可測量Z、Y、θ、Rs(ESR)、Rp、Rdc(直流電阻)、X、G、B、Cs、Cp、Ls、Lp、D(tanδ)、Q的參數，還可以將需要的參數讀取至計算機中。
5、主機帶直流電壓偏壓
僅主機就帶有2.5V的直流偏置電壓。可安心測量鉭電容等有極性的電容。充電阻抗為100Ω(偏壓范圍在0~2.5V的話，IM3570不需要3522-50和3532-50所需的DC偏壓單元。若有更大的偏壓要求，可提供之后計劃發售的外置選擇。)
6、具備接觸檢查功能(開路檢查)
按照4端子測量(僅低阻抗高精度模式時)，2端子測量的接觸檢查功能，可防止在未接觸被測物測量電極的情況下進行測量。高分辨率，最大7位顯示可進行最多7位顯示的高分辨率測量。可設置3~7位的顯示位數。
7、比較器和BIN測量
LCR模式下，可在1個畫面中從測量項目里判斷2種參數的Hi/IN/Lo。判斷方法除了絕對值設置外，還可以做%設置和Δ%設置。用于連續測量時，可判斷多個測量條件和測量項目。可在一個畫面中將2種測量項目劃分為10種和范圍外。分析儀模式下，可使用峰值比較器來判斷共振點是否合格。
8、DC~5MHz可使用4端子探頭
4端子探頭L2000(選件)采用有利于特性阻抗50Ω和提高測量精度的4端子構造，最適合于IM3570的探頭。
9、測試線最長可達4m
4端子的構造降低了測試線的影響，由于測量線長0、1、2、4m，從而保證測試精度。自動設備的排線方便簡單。(根據線長的不同，精度保證的頻率范圍也不同。探頭需要用戶自備。)
10、逆變器測量

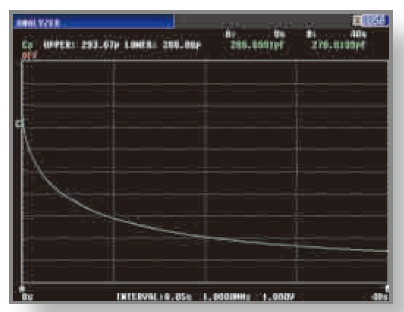

在指定間隔(100μs～1000s)下，可測量傳感器的響應到元件的經過時間變化的確認等參數的時間變化，最多可測量801點，并可以圖表和列表顯示。
11、分區設置
可設置20個區域的掃頻范圍，最多801個點。在詳細評估多個頻率范圍時發揮效果。
12、存儲功能
儀器內存最多可存儲32000個測量結果。保存的測量結果可拷貝至U盤中，也可以通過和計算機通訊獲取。
