ZNL在射頻產品測量中的應用（二）
3、噪聲系數測試
無線電接收機的靈敏度是一個非常重要的指標，它反映接收機接收小信號的能力。接收機的靈敏度等于-174dBm＋NF＋10lgBW + S / N ，其中BW為信號帶寬，S/N為信號解調所需的信噪比，噪聲系數NF等于系統輸出信噪比和輸入信噪比之比，它和噪聲因子F之間的關系為NF = 10lg F ，單位為dB，因?yàn)樵肼曇蜃邮冀K大于1，所以噪聲系數NF始終大于0dB。通常來說，接收機的噪聲系數主要決定于第一級低噪聲放大器。
不管是采用噪聲系數分析儀還是頻譜分析儀做噪聲系數測試其原理都是基于Y系數法。儀器提供交替變化的28V和0V電源給噪聲源，在28V電源工作時，噪聲源產生高的噪聲功率，0V電源工作時，噪聲源產生低噪聲功率，ZNL當作頻譜儀，測量這兩個功率值并計算他們的比值得到噪聲因子。測試分為兩個過程，校準和測量。校準時，噪聲源直接連接到ZNL射頻輸入端口，得到測量?jī)x器ZNL內部的噪聲因子F2；測量時，如圖2，噪聲源輸出的噪聲加到被測件，被測件的輸出到ZNL的射頻輸入端口，得到被測件和測量?jī)x器這個整體的噪聲因子F12，根據兩級系統級連噪聲系數公式可以得到被測件的噪聲因子F1和增益G，進而可以得到被測件的噪聲系數。

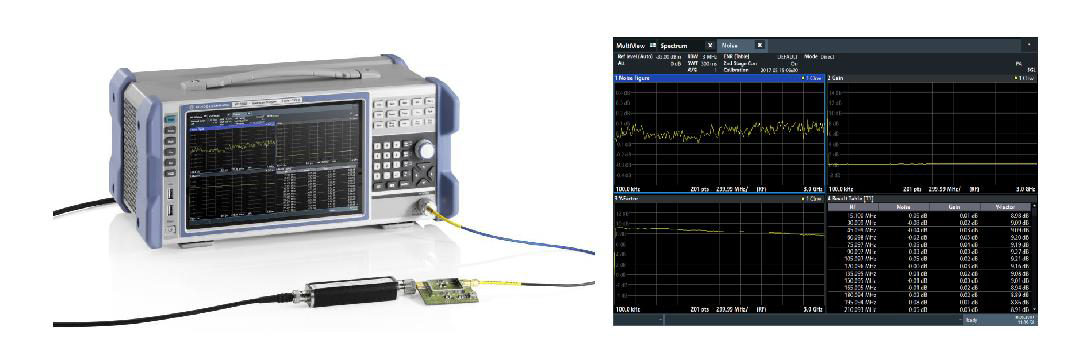

圖2：噪聲系數測試
4、數字信號解調分析
數字調制信號的質量一般用誤差矢量幅度EVM來衡量，它是誤差矢量的幅度和理想矢量的幅度的比值，用%和dB來表示，它的大小直接關系著整個系統的通信容量和傳輸距離，它的測量必不可少。頻譜分析儀只能分析其頻譜特性，必須用信號分析儀對它進行解調后才能得到調制質量特性。如常見的QPSK、QAM調制信號都采用IQ調制，I和Q通道增益是否一樣、是否有直流成分、是否完全正交相差90度都會影響誤差矢量幅度EVM。如圖4，顯示的是ZNL的信號分析功能解調分析NB-IoT信號的部分結果，顯示出EVM、IQ調制結果、頻率誤差、調制時鐘誤差、功率和峰均比等。

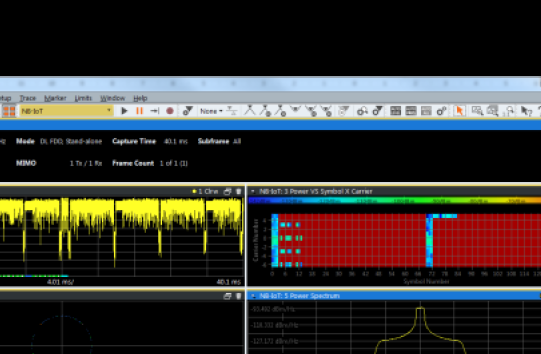

圖3：NB-IoT信號測試
5、模擬信號解調分析
對于模擬調制信號如調幅AM、調頻FM和調相PhM，經常需要分析它們的調制特性。如無線調頻FM對講機，其發射中心頻率和調制頻偏有嚴格的要求。中心頻率不準會導致接收機的靈敏度下降，傳輸距離縮短；調制頻偏太小，調制指數就變小，接收機的信噪比下降。調制頻偏太大，接收機的信噪比有保證，但是鄰道信號會受到干擾，這樣會出現串音現象；發射功率太大，電池消耗量大，待機時間和工作時間縮短，對其它無線電設備造成一定干擾。發射功率偏小，傳輸距離受到限制。因此，調頻FM信號的調制頻率、調制頻偏、載波頻率和功率等指標的測量非常重要。如圖5，顯示的是ZNL的信號分析功能測量調頻FM/AM信號的解調結果。
