海洋儀器汽車電子EMI診斷系統（二）

　　二、傳導發射診斷系統

　　傳導騷擾測試系統主要測量受試設備（EUT）在正常工作狀態下通過電源線、信號端口、控制端口對周圍環境所產生的騷擾，測試頻率范圍主要為9kHz~30MHz。不同產品的騷擾限值由不同標準規定，但基本方法是一樣的。系統主要由EMI測試接收機、人工電源網絡（LISN）和EMC測試軟件組成。其中人工電源網絡可以在給定的頻率范圍內，為騷擾電壓的測量提供標準規定的50Ω阻抗，并使受試設備（EUT）與電源相互隔離。

　　標準測試設備：EMI接收機、人工電源網絡、OIEMC測試軟件、電壓探頭、電流探頭等（根據測試需要決定配置）。

　　本方案主要滿足用戶進行輻射發射摸底測試（預測試）的需求。

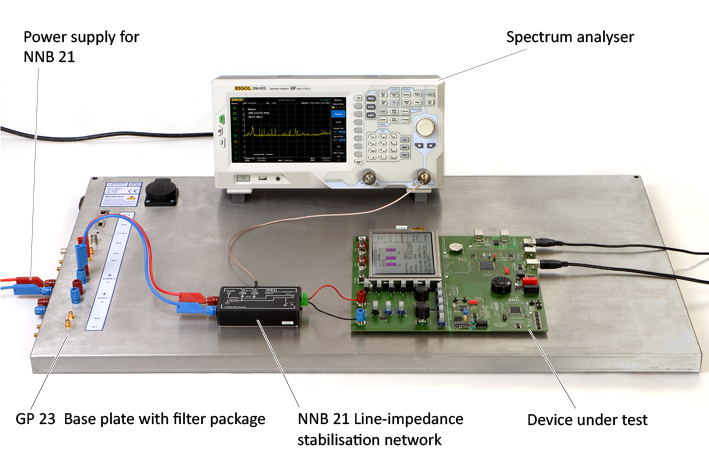

　　傳導發射（CE）診斷系統組成

      1、HMS-X經濟型頻譜接收機（與輻射發射共用一臺接收機），用于EMI 信號分析

　　通過組合一個基本型單元和任何三個可用選件，隨意組建您HMS-X頻譜分析儀的功能。

　　產品特點：

　　●頻率范圍：100kHz～3GHz

　　●頻譜純度：優于-100dBc/Hz（在100kHz）

　　●掃描時間：20ms～1000s

　　●檢波器：自動/最小/最大-峰值、采樣、真有效值、平均值、準峰值*1

　　●標記顯示：正常（電平與對數）、△標記、噪聲標記、10位頻率計

　　●跟蹤信號源

　　頻率范圍：5MHz～3GHz

　　輸出電平：-20dBm～0dBm

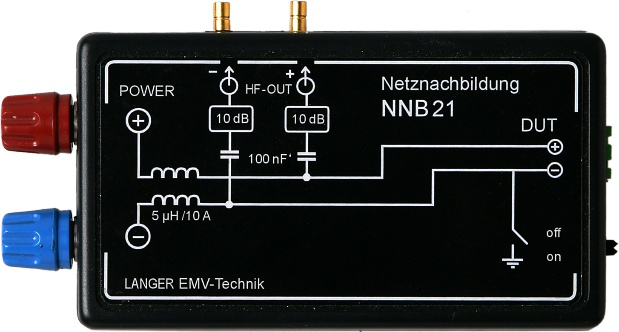

　　2、NNB21人工電源網絡

　　NNB21線阻抗穩定網絡(人工電源網絡)符合CISPR 25/ISO 7637標準。可測量耦合在機動車輛電路上的傳導干擾。

　　●研發階段可以在100KHz到1GHz的頻率范圍內進行測量。

　　●頻率范圍：100Khz~1Ghz

　　●供電：DC 50V/10A

相關文章：海洋儀器汽車電子EMI診斷系統（一）
