使用RTM3000和RTA4000示波器進行電源完整性測量
您的任務
測量電壓較小且容差要求日益苛刻的電源路徑上的電源噪聲和紋波,這對于示波器而言是一個挑戰。使用衰減比為10:1的標準500MHz無源探頭會產生額外的測量噪聲,導致過高的峰值電壓測量并掩蓋信號細節,具體如下所示。
衰減比為1:1的無源探頭噪聲更低,但帶寬限制約35MHz。該探頭會錯失電源路徑上可能存在的較高頻率信號,并可能導致過低的峰值電壓測量。

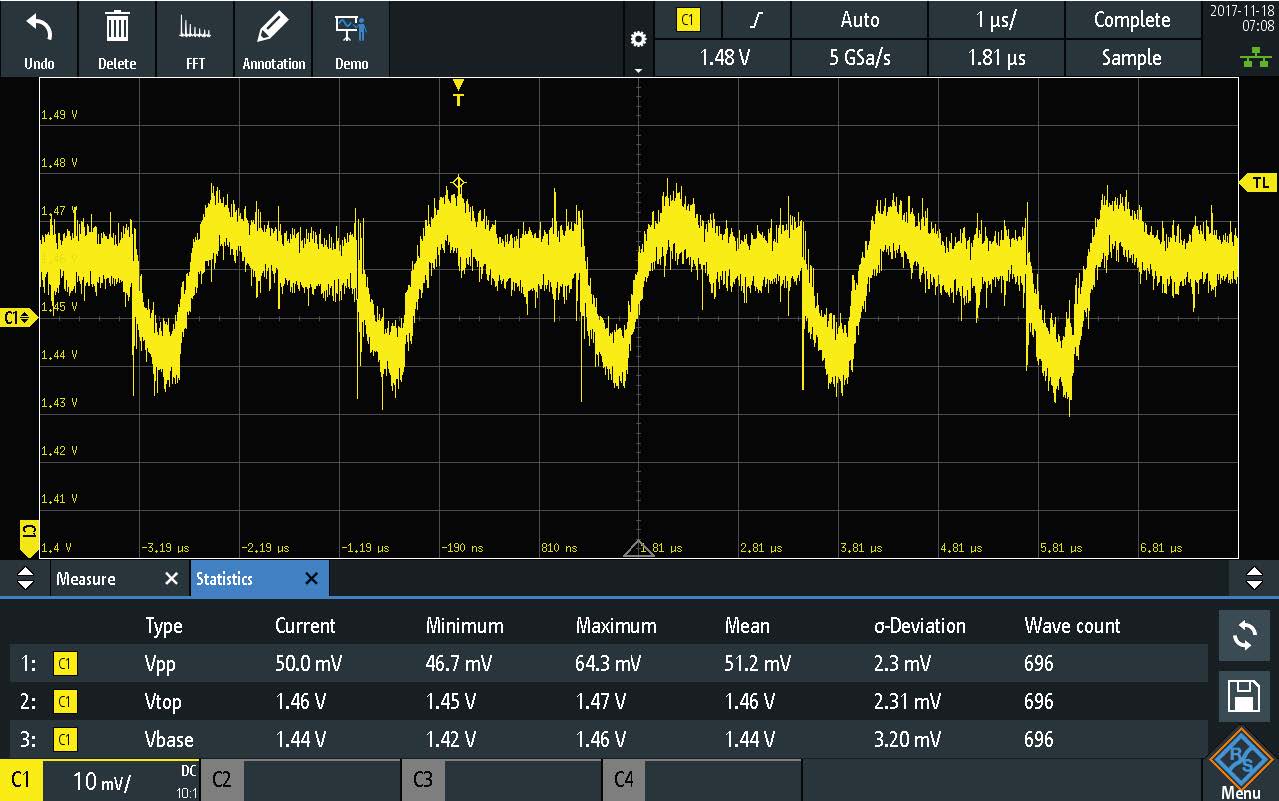

使用RT-ZP1010:1、500MHz無源探頭測量1.5V電源信號(50mV(Vpp),噪聲會掩蓋信號細節)。

使用RT-ZP1010:1、500MHz無源探頭測量1.5V電源信號(50mV(Vpp),噪聲會掩蓋信號細節)。
海洋儀器的解決方案
將低噪聲示波器和專為測量電源而開發的電源完整性探頭相結合,提供更加準確的測量解決方案。RT-ZPR20有源探頭的衰減比為1:1,并且具備極低噪聲和高帶寬,不會降低重要的信號幅度。
與RTA4000或RTM3000示波器搭配使用時,RT-ZPR20電源完整性探頭具備以下優點:
. 探頭的衰減比為1:1,系統噪聲最低可小于500μV(1GHz帶寬和10mV/div條件下)
. 探頭的內置偏置范圍為±60V,用戶可以居中并放大各種直流電源電壓信號,無需擔心示波器的內置偏置受限。偏置范圍可確保無需使用交流耦合或隔直器,不會阻礙查看直流電壓值和低頻偏移
. 高頻瞬態和耦合信號相互隔離。探頭的額定帶寬為2GHz。與RTA4000或RTM3000搭配使用時,整體帶寬由示波器帶寬決定
. 50kΩ直流輸入阻抗可最大程度地降低載荷,確保直流電壓值準確
. 集成式16位探頭電壓計可同時讀取每個電源信號的五位數直流電壓值
