接地電阻的測試方法

　　摘要：接地電阻是衡量電器接地保護可靠的重要指標，測量接地電阻一般用接地電阻表，它主要有三種方法。本文敘述了測量接地電阻的重要性，重點講述接地電阻表三種測量方法中的伏-安表法，以及它的一些具體使用和應用案例。

　　關鍵詞：接地電阻   地阻表   測量方法  安全標準

　　"接地電阻"定義不十分明確，有些標準（如家用電器安全標準）指設備內部的接地電阻；有些標準（如接地設計規范）指整個接地裝置電阻。用電器的絕緣一旦失效，電器外殼等易觸及金屬部件可能帶電，需要有可靠接地保護電器來保證使用者安全，。電器設備接地電阻指接地線端子接地觸點與易觸及金屬部件間的電阻，又稱接觸電阻。

　　接地電阻可用接地電阻測試儀來測量，由測試電源、測試電路、指示器和報警電路組成。測試電源產生25A（或10A）交流測試電流，測試電路將被測電器取得的電壓信號通過放大與轉換，由指示器顯示。如果測接地電阻大于報警值（例如0.1或0.2Ω），接地電阻測試儀會發出聲光報警。由于電器設備接地電阻很小，正常一般為幾十毫歐，因此必須采用四端測量才能夠消除測量端子引入的引線電阻，得到準確的測量結果；四線連接可以消除引線電阻對測試誤差影響，測試設備要盡可能靠近測試點，以便縮短測量引線并盡量減少測試電路中不希望的電阻對測試的影響，本文討論與咨詢請聯系010-62178811。

　　現場應用和電氣接地性能中一般使用手持接地電阻測試儀，也稱為接地電阻表，俗稱地阻表，現在大多數接地電阻表都采用電子式，相比于傳統的搖表，它們無須手搖、電池供點、測量更準確。

　　接地電阻表有三種測量方法來判斷接地電阻的優劣：1、伏-安表法：最傳統的測量接地電阻方法，需要兩個輔助接地棒（即打地樁）來完成（見圖1）；2、環路電阻法：測試可直接在插座上完成，無須輔助接地棒，是一種便捷方法，但只適用于TT配電系統（見圖2）；3、鉗型接地電阻表法：只需要用鉗口鉗住接地物，便可測量接地電阻，使用中無須輔助接地棒和斷開接地極，是一種方便快捷的接地電阻測量方法（見圖3）。其中一般常用第1種和第3種方法，伏-安法相對來講比較準確和常用，但是它需要在大地上打輔助接地棒和要有足夠的空間和場地來完成打輔助接地等缺點。如果在大的接地系統和形成接地回路的場所（例如樓宇防雷系統），建議使用鉗型接地電阻法。

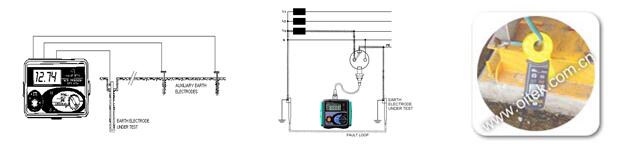

　　圖1  伏-安法測接地電阻       圖2  環路電阻法測接地電阻    圖3  鉗型接地電阻法

　　下面主要講 述伏-安法測量接地電阻：測試原理上使用電位下降法進行接地電阻測試。所謂電位下降法，指在測試對象的E（接地極）和C（電流電極）間讓交流額定電流流動，求取E和P（電壓電極）的電位差V，然后求得接地電阻值Rx的方法，則Rx=V÷I。見圖4。
