什么叫做微歐計？微歐計工作原理是什么？

　　微歐計也叫數字微歐計，是一種測量低值電阻的數字式儀表。它的基本原理是：利用直流恒流源在被測電阻Rx上產生直流電壓降Ux，然后通過電壓放大和A/D轉換器變為數字顯示的電阻值。在測量過程中，采用“四端子”（電流端子、電位端子）測量法，消除引線和接觸電阻帶來的誤差。數字微歐計具有操作簡便、省時、數顯、對操作人員要求不高等優點。

　　微歐計的工作原理是通過電橋原理（國外也稱為開爾文原理）四線法測量的，即在電阻兩端施加1個恒流，再通過儀器檢測其兩端的電壓，然后通過儀器自動計算后得出電阻值。其優點是測量的數據接近電阻在工作狀態下的真實阻值，且消除了測試線本身電阻的影響。

　　而普通萬用表測量電阻一般采用比例法，被測電阻與標準電阻串聯，測量標準電阻和被測電阻的電壓，兩者電流相同，根據標準電阻的阻值換算出被測電阻的阻值。實際測量電路也有把標準電阻對應電壓作為基準電壓，這樣，直接測量被測電阻兩端的電壓即可。

　　所以，在測量微電阻的時候，毫歐表或微歐計更加反應真實電阻值。而萬用表的測試線電阻會影響其被測電阻的真實值。比如測量一個1歐姆的電阻，如果萬用表的測試線本身就有1歐姆，那么顯示的阻值就是2歐姆，你說這個阻值是真實的嗎？但毫歐表和微歐表則不存在這個困惑。

　　開爾文測試法，它是一種電阻抗或電壓測量技術，使用單獨的載電流和電壓檢測，相比傳統的兩個終端（2T）傳感能夠進行更精確的測量。四線檢測的關鍵優點是分離的電流施加單元和電壓測量單元，消除了布線和接觸電阻的阻抗。

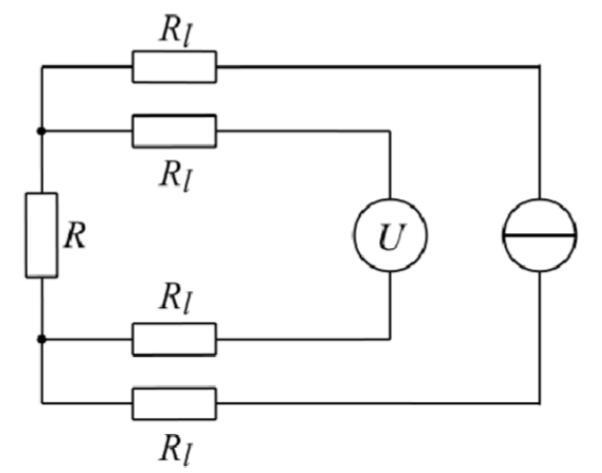

　　如下圖所示，當我們需要測量電阻R的時候，通過單獨的電流源施加取樣電流，再通過另外的電壓測量單元進行測試。其實大家可以看到，其它電阻Rl的影響依然存在，但是我們是如何減輕或者消除影響的呢？

　　微歐計工作原理

　　對于電流源而言，Rl電阻和測量電阻是串聯的，是沒有影響的，我們依然可以保證通過電阻R的電流為電流源施加的電流。對于電壓測量單元，通常輸入端都是高阻抗輸入，達到了兆歐姆甚至更高級別，這個時候，流過Rl的電流很小，則Rl兩端的電壓差很很小，所以，我們測量的電壓就近似等于電阻兩端的實際電壓。

　　另一個很重要的因素是測試電流，某些電阻在不同測試電流下的阻值是會變化的，萬用表達不到這樣的要求，而毫歐表和微歐計則可選擇相應的恒定測試電流。
