使用樹莓派控制PicoScope示波器和PicoLog數據記錄儀
眾所周知，Pico的示波器和數據記錄儀產品以體積小巧著稱。不過，在現場應用中，測試設備的擺放空間可謂寸土寸金，不少用戶唯恐體積不能再小一點，更小一點。因此，對于Pico設備必須搭配一臺筆記本或工控機板來工作，體積大大增加了，我們常感美中不足。
現在，這個問題因Pico完美支持樹莓派而變得不復存在。我們可以通過樹莓派來控制PicoScope和PicoLog產品，對于PicoScope，通過運行用戶自定義的程序，進行示波器設置并捕獲原始波形，樹莓派可以直接處理數據，或者通過以太網轉發給PC處理，從而實現PicoScope的遠程操控。而對于PicoLog，則更加方便，用戶可以運行與PC版本相同的官方軟件，來操控Pico的示波器和數據記錄儀產品。
1. 什么是樹莓派
樹莓派，一言以蔽之，是一款超迷你計算機。它的尺寸只有一張信用卡大小，但五臟俱全和普通PC無異。電腦能做的大部分事情，在樹莓派上都能做，而樹莓派以其低能耗、移動便攜性、GPIO等特性，很多在普通電腦上難以做好的事情，用樹莓派卻是很適合的。本文實例中用到的樹莓派3B+基于ARM Cortex A5芯片，集成Broadcom的GPU形成SOC，軟件則運行基于Debian的Raspbian Linux操作系統，外圍接口豐富，功能齊全。通過擴展，樹莓派甚至支持PoE即以太網供電，更加便于現場小尺寸集成。
2.PicoScope開發環境
樹莓派的圖形操作界面Raspbian Stretch基于Debian Linux發行版，因此大多數軟件組件可經由apt-get命令安裝。
首先，添加Pico Technology的源到apt-get安裝庫。然后，通過apt-get安裝PicoSDK開發庫，以PicoScope2000系列為例，其他型號以此類推。
安裝完成后，開發所用到的頭文件和動態鏈接庫都在/opt/picoscope目錄下，以C/C++為例，Raspbian Stretch自帶GCC編譯環境，用戶程序只需要在代碼中配置好頭文件，并通過編譯命令即可生成可執行程序。其他語言如C#或Python與之類似，Raspbian Stretch均有成熟的編譯環境可通過apt-get直接安裝相應開發環境即可。
從Github中可獲取到PC環境下的C語言編程范例：https://github.com/picotech/picosdk-c-examples

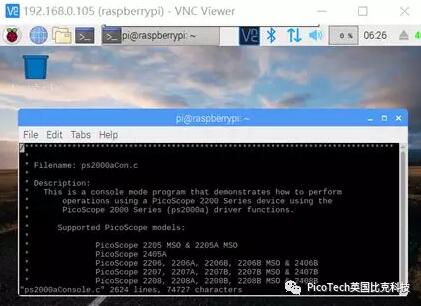

找到ps2000a/ps2000aCon.c對其略微修改(主要是包含頭文件的路徑，對應到/opt/picoscope/include/libps2000a目錄下)就可以直接在Raspbian環境下編譯運行。
3. PicoScope程序范例以及與PC運行速度的對比
在PicoScope2408B上運行一個通道的數據采集過程，基于C語言編譯生成測試程序。采樣率固定為250MS/s，對不同數據量分別統計PC和樹莓派平臺的耗時情況。

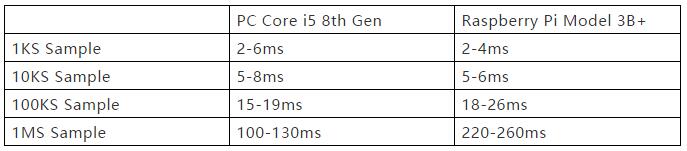

從結果可以看到在數據量小于1KS時，樹莓派的表現與PC幾乎無異，甚至表現得更加穩定，這應該與其運行的其他進程較少，示波器控制進程更少被調度有關。當數據量超過1MS時，樹莓派的波形捕獲和數據拷貝耗時比PC多一倍左右，但仍在同一個數量級。
同時，當我們真正應用樹莓派進行示波器控制時，一定還伴隨外部網絡通信和數據處理等等運算，此時針對程序中的代碼和使用的數據塊大小進一步優化，可得到不同的結果。這就需要結合實際的場景精細調節了。如遇具體問題，歡迎咨詢Pico公司中國技術支持。
4. PicoLog程序安裝和運行結果

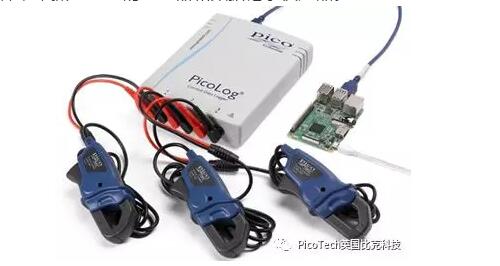

與PicoScope相比，PicoLog軟件在樹莓派上的支持更加完整和簡便。通PicoLog軟件不但可以控制Pico全部的數據記錄儀產品，也可以連接大部分PicoScope示波器產品。樹莓派上的PicoLog軟件與PC上的功能，界面別無二致，可直接使用。

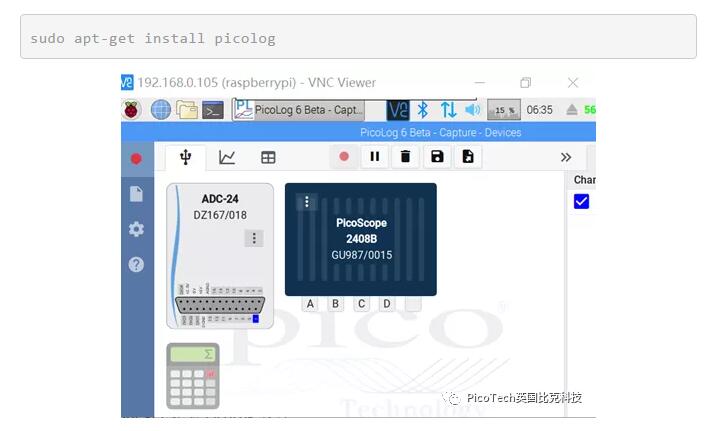

通過apt-get 安裝PicoLog軟件，之后在Raspbian Stretch 的開始菜單中即可找到程序圖標。
