電解電容器失效性的三種分析

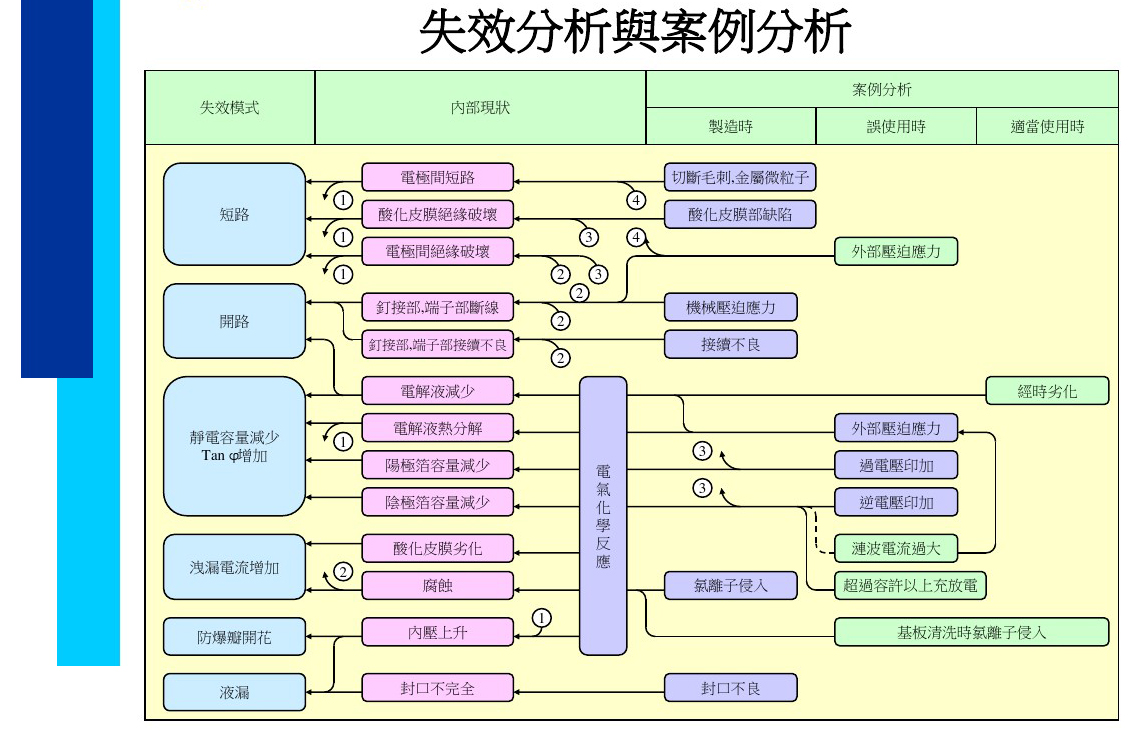

　　電解電容器從容量超差、漏電流超值這兩方面對篩選出的失效電容進行了機理分析找到了電解電容器失效是由于產品開路、接觸不良、芯子吸附的電解液逐漸干涸這三種情況造成。電解電容的損壞、失效有以下幾種情況：

　　1）電解電容內部的短、斷路損壞，故障現象是燒壞開關管及其它限流元器件，如：保險與開關電源中的限流電阻。電容短路、斷路損壞工作在高電壓、大電流（例如彩電的開關電源、行輸出電路）中的濾波電容器，當因某種原因使電壓升高，并超過其耐壓值時，使之擊穿短路損壞，或由于整流二極管損壞后使有極性的電解電容器相當于工作在交流電路中，在較大的反向漏電流下發熱而短路損壞。由于短路時流過電容器的電流很大，一般電容器都會爆裂或使其封口膠塞脹出。濾波電容短路后，常出現保險絲或限流電阻燒斷、電源厚膜塊或開關管、整流管擊穿之類的故障。主要表現為整機"三無"，這種故障在各類開關電源中帶有共性。

　　2）電解電容容量降低引起的低效或輕微漏電，其故障現象是電視圖像"S"形扭曲或行不同步現象，對于現在的用IIC總線的電視機出現一些特別的故障現象，如果因影響使同步牌臨界狀態，伴音大可能影響到電視機的質量，使得伴章隨時出現。主要原因是電容器的參數改變，但沒完全失效，在一定程度上還有作用，但達不到應有的作用，使得現有的故障現象出現。而且此類故障不好判斷與排除。

　　3）電解電容容量消失引起的失效、完全漏電或爆漿，是電源中電容出現故障后最難判別與維修的故障，因為測量電容器件，用萬用表測試一切正常，但將電容安裝在電路上后，電容的容量就完全消失，這是電路中最難維修的軟故障之一，即元器件不能承受電壓，一有電壓的存在，容易就完全消失。
