HMC8015功率分析儀測量浪涌電流解決方案

　　所有電子設備都包含電容或電感組件，這些組件在設備開啟時會引起不成比例的超高電流。

　　您的任務

　　從FPGA到鉆孔機，幾乎所有組件或設備都需要遠超出正常工作電流的浪涌電流。如要正確設計電路或計算相關安全組件，必須正確測定此類浪涌電流。

　　測試與測量解決方案

　　HMC8015功率分析儀具備無縫采集和實時信號處理功能，以及高動態范圍。HOC151選件具有多種顯示功能，可確保快速可靠的測量結果。

　　內部電流測量范圍介于±15mA至±60A（峰值）。對于擴展電流測量范圍，HOC152選件提供附加探頭輸入。該輸入可與外部電流檢測電阻器結合使用以顯示較小的電流范圍，或與電流探頭組合使用以顯示較大的電流范圍。例如，HZC51電流探頭可將電流測量范圍擴展至±1000A。

　　應用

　　數值視圖

　　如果僅需要最大浪涌電流（例如測定電纜厚度），數字視圖可提供直接結果。相應峰值顯示為IPPeak。如要捕獲異常值，則必須反復開關被測設備。然后可使用峰值保持功能測定最大峰值。

　　應使用“范圍上升”按鈕手動設置電流范圍以達到預期電流。按住“范圍上升”按鈕可以重新激活自動量程模式。

　　趨勢圖視圖

　　趨勢圖視圖顯示各個開關操作的不同之處?？梢暂p松記錄并比較多個開關操作的特性。

　　可以使用“保持”按鈕暫停測量。按住“保存/調用”按鈕可將屏幕截圖保存到USB閃存盤。

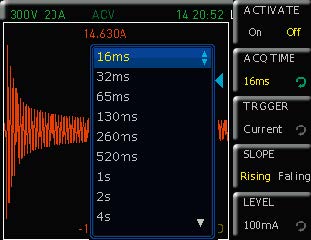

　　浪涌視圖

　　浪涌視圖可用于更精確地分析開關操作，例如測定保險絲的熔斷積分。能夠以非壓縮方式采集至多8192個電壓和電流點。還提供多種觸發選件?！癆CQ時間”按鈕可根據特定要求調整記錄時間。

　　測量記錄

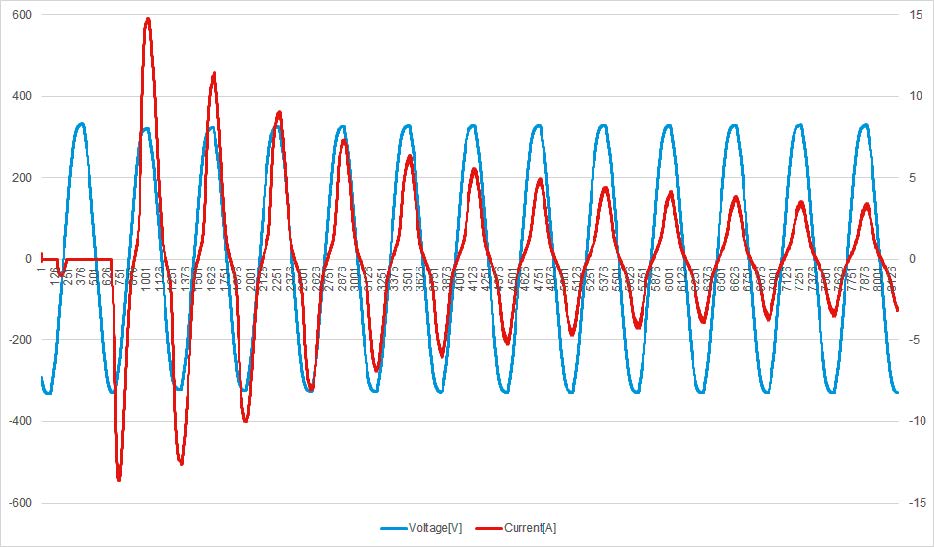

　　成功完成測量后，能夠方便準確地將數據以可配置CSV文件格式保存到USB閃存盤中。

　　之后可以在電腦上使用常用數據處理軟件評估數據。

更多詳情請下載：待翻譯英文應用文章2：測量浪涌電流.pdf
