RTH示波器在電氣安裝中測量電能質量
應用背景
理想的供電電源將提供恒定頻率的正弦波電壓波形，且幅度保持穩定。在日常工作中，由于系統負載不同，并且可能出現瞬變和中斷等現象，所以電源可能會偏離此穩定工作狀態。如果供電網絡的電能質量良好，連接到該網絡的負載則可以良好且高效地運行。反之，電能質量不足可能會導致連接到供電網絡的機器、電氣控制系統或計算機發生故障。

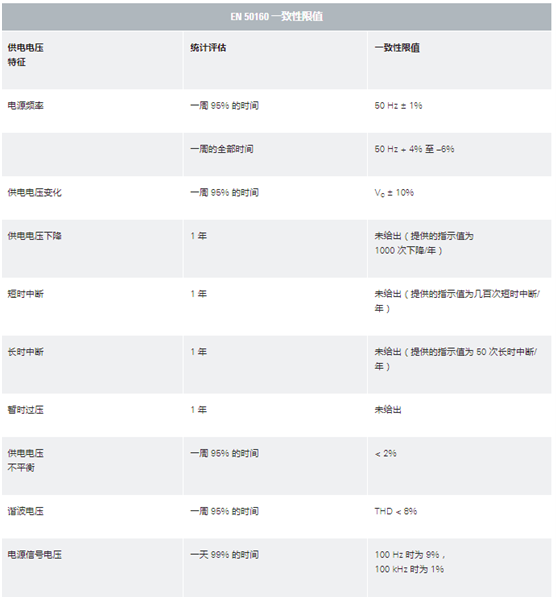

電能質量測量用來表征實際供電與理想情況的一致性。測量內容主要包括諧波污染、無功功率和負載不平衡方面。這需要對電能進行測量，包括頻率、中斷、閃爍、電壓諧波、電壓變化（如下降、過沖或快速變化）以及電壓不平衡。EN 50160標準針對這些測量定義了公共配電系統電力的供電電壓特征，該標準還包括一致性限值（見下表）。
怎樣測量電能質量
R&S?Scope Rider RTH手持式數字示波器將8種測試儀器功能集成在一個堅固耐用的電池供電設備中，成為適用于此應用的完美解決方案。額定電壓可達 CAT IV 600V的四個隔離輸入通道，允許在三相系統上直接進行測量，而不會影響安全性，也不需要昂貴的高壓差分探頭。長期記錄功能和歷史功能可以按照EN 50160標準的要求，監控和捕捉緩慢變化的信號變化或罕見事件。電容式觸摸屏可以輕松調整設置，而專用按鍵可以快速訪問重要功能。對于高風險區域的測量，集成式 WLAN 接口支持通過平板電腦甚至智能手機進行遠程操作。
諧波和功率因數
通過 R&S?RTH-K34 諧波分析選件，可輕松測量高達64次的諧波，并確定總諧波失真（THDr 和 THDf）。當按下“自動設置AUTOSET”時，示波器將自動檢測10Hz~1MHz 范圍內的基頻（基波），從而可以測量飛機等專用電網?？梢燥@示每個諧波分量的瞬時幅值、相位和頻率值以及自啟動以來的最大測量值?？梢詫⒔Y(jié)果與 EN 50160或用戶定義的限值進行比較。

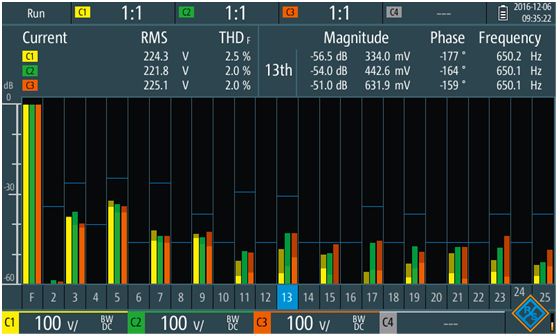

具有自動限值檢查功能的三相系統的諧波分析
識別無用諧波的來源時，需要測量各個負載的功率因數。自動示波器測量功能包括有功和無功功率以及功率因數的直接測量。

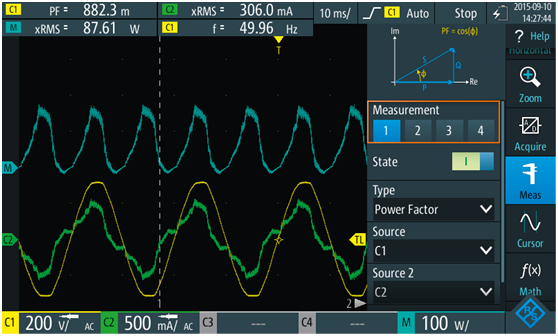

使用自動測量功能測量電子負載的功率因數
電壓中斷、毛刺或變化
使用寬度觸發可以輕松檢測電壓中斷和毛刺。它將測得的脈沖寬度與定義的時間限制進行比較，以檢測比給定時間間隔更短或更長的脈沖。通過結合 R&S?RTH-K15 歷史和分段存儲選件，用戶可以長時間捕獲和采集事件，并做后續分析。通過為每次采集自動保存的時間戳，用戶可以輕松地將電網故障與配電網絡中的其他事件相關聯，以確定問題來源。
使用記錄器模式可以有效地監控電壓變化。支持記錄最多四個測量值，長達 23 天的自動記錄結果?？梢暂p松記錄電壓、頻率或任何其他相關測量值在每小時、每天或每周的變化。

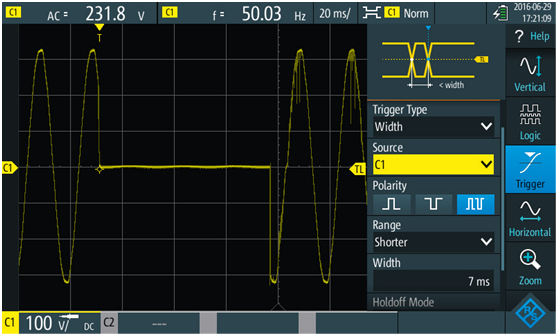

寬度觸發等專用觸發功能可以隔離供電電壓下降等無用事件
總結
驗證電能質量和解決電氣裝置中的問題需要執行許多完全不同的測量。R&S?RTH 手持式數字示波器將8種測試儀器功能集成在一個堅固耐用的電池供電設備中，成為適用于此應用的靈活且強大的解決方案。內置功能包括自動功率因數和電壓測量以及記錄，以表征間歇和長期電壓變化。電壓下降可以使用擴展的觸發功能進行記錄，如脈沖寬度和R&S?RTH-K15 歷史選件相結合。R&S?RTH-K34軟件選件允許進行自動諧波分析。使用記錄器模式可以有效地監控電壓變化。支持記錄最多四個測量值，長達 23 天的自動記錄結果?？梢暂p松記錄電壓、頻率或任何其他相關測量值在每小時、每天或每周的變化。
詳細內容請下載：
RTH在電氣安裝中測量電能質量.pdf
