新型9300系列USB采樣示波器：帶寬高達25GHz

　　北京海洋興業科技股份有限公司（簡稱海洋儀器）代理的英國比克科技（Pico Technology），最近宣布提升9300系列采樣示波器家族帶寬，新增了兩款25 GHz帶寬的型號（9301-25和9341-25）。基于USB接口控制的采樣示波器，只有Pico Technology能夠提供，是一款適合于觀察和測量射頻和微波信號、鏈路和網絡的低成本及高性能方案。采樣示波器是當今吉比特每秒（Gbps）數據流及其銅、無線、光纖互連的低成本和高性價比方案。

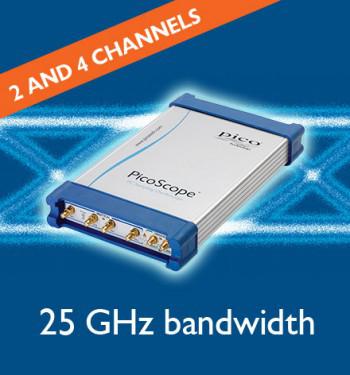

　　新型2和4通道25GHz型的USB采樣示波器，是對現有的20GHz高速采樣示波器的補充，能夠支持捕獲10Gb/s數據的5次諧波，以及16Gb/s數據的三次諧波。以上這些及其它位于中間的速率越來越多的被廣泛應用于Ethernet、Thunderbolt、USB3.1、PCIe4、Rapid I/O、e-SATA、OC-192/STM-64 及OC-256等標準。所有傳輸鏈路、線纜、元器件、發送器、接收器均需要預一致性測試和進行性能描述。

　　“低成本”？——物超所值

　　對于我們大多數人來說，擁有一臺25GHz帶寬的實時示波器是不現實的，因為其價格非常昂貴，至少需要100萬以上的人民幣。測試如此高的信號，租賃通常是一個選項，但即使是這樣每個月也需要超過10萬人民幣！“低成本”意味著您能夠擁有一臺25GHz的高速采樣示波器，無論在哪里或者什么時候你都可以使用它，它就在你的實驗臺上，而價格等效于租賃一臺25GHz實時示波器一個月的費用。

　　選好了示波器，您會希望探測系統中的多種寬帶信號，并盡可能小的影響測量，完全不干擾系統的性能。這時，您會需要高性價比、低侵襲、高性能的920系列低容抗千兆位無源測試探頭，這是一款非常全面的用于微波和吉比特（Gbps）產品的無源微波探頭。它們具備可配置的AC或DC耦合及三種衰減倍數（÷5、÷10及÷20），這些獨特的特性非常適合于系統內的模擬信號、脈沖信號、以及高速串行數據流的探測。另外，它們還適用于任何具有50Ω輸入的其它儀器，而且可能會比您所擁有的廠商固定配置的附件更好。

　　在此有更好的消息，所有9300系列采樣示波器現在可免費升級到最新的帶有觸屏操作功能的PicoSample 3軟件。

　　關于9300系列采樣示波器

　　9300系列高速采樣示波器最高具有25GHz帶寬，七款可選，可選配測試TDR/TDT、CDR和光，它們用較低的成本，就可實現微波帶寬和飛秒時間測試。其核心性能為：

　　1、二個或四個通道；

　　2、1MS/s實時采樣率，32kS存儲；

　　3、64 fs、15THz等效采樣率；

　　4、15GHz預分頻和2.5GHz直接觸發；

　　5、碼型同步觸發長度7至223–1；

　　6、1.8ps 典型RMS抖動和16位ADC分辨率。

　　它們可廣泛用于：電信和雷達測試、服務和制造業；射頻、微波和千兆位測量；精確定時和相位分析；數字系統設計與表征；眼圖、掩模和限值測試高達10Gb/s；以太網、HDMI1和2、PCI、SATA、USB 2、USB 3和USB 3.1測試；TDR和TDT分析電纜、連接器、背板、PCB板和網絡的特性；光纖、收發器和激光測試；半導體特性測試。
