SXRTO技術：帶寬高達5GHz的采樣擴展實時示波器!
海洋儀器隆重推出的英國PicoScope 9404-05 SXRTO 采樣擴展實時示波器(Sampler Extended Real Time Oscilloscope)。9404-05示波器具有5GHz帶寬、12-位垂直分辨率、每通道支持高達500MS/s實時采樣率和1TS/s(1ps) 等效時間采樣率。電壓和時間分辨率坐標都具有高性能寬帶示波器的特性。
9404-05示波器性能超群：高帶寬輸入；精細的時間和電壓分辨率；顯示和精確測量轉換速度高達70ps；千兆信號的時鐘性能和眼圖分析；小于2ps的RMS觸發抖動和5GHz內部觸發器，支持當今高速串行數據系統的邊沿分析和特性描述；實時寬帶采樣可同時顯示在放大器、路由器和傳輸路徑上的基帶調制、載波包絡和包絡軌跡控制信號，包括900MHz和2.4GHz等主要無線通信頻段。
Pico SXRTO儀器結構大大降低了重復信號或時鐘相關應用的寬帶時域采集器的成本。Pico射頻業務開發經理Mark Ashcroft指出：傳統實時示波器（RTO）的主要成本是數據和存儲帶寬。高速實時采樣需要的數據帶寬，遠遠超過了模擬系統帶寬，這就提高了這些儀器的成本。測量重復周期信號時，幾乎所有實時示波器都使用ETS（隨機等效時間采樣）來擴展采樣強度。Pico SXRTO架構以更具成本效益的500Ms/s較低速率采樣，而且開發了ETS技術，用2000的倍數達到等效采樣為1Ts/s，進而實現市場領先。而且，許多高帶寬信號是重復的，不需要昂貴的高采樣率。
與"采樣示波器"相比，ETS技術支持觸發和預觸發捕獲，以及與實時示波器一樣具有熟悉、方便和易操作特性Pico SXRTO技術，以500Ms/s以下的采樣率無縫捕獲單次事件波形，并捕獲存儲25萬個采樣（單通道）；更有價值的是，可捕獲較慢的系統信號，例如：調制包絡線。

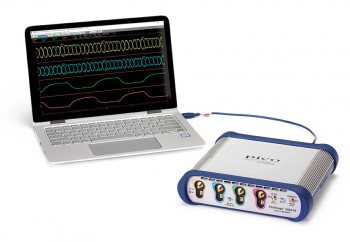

該USB控制儀器配有PicoSample4軟件。兼容觸摸屏的圖形用戶界面（GUI），以用戶首選的尺寸和顯示格式，對儀器進行設置，并顯示波形、測量值和統計數據；也包括完全支持高分辨率監視器和投影；最多可以使用四個獨立的縮放跟蹤視圖來檢查波形細節。

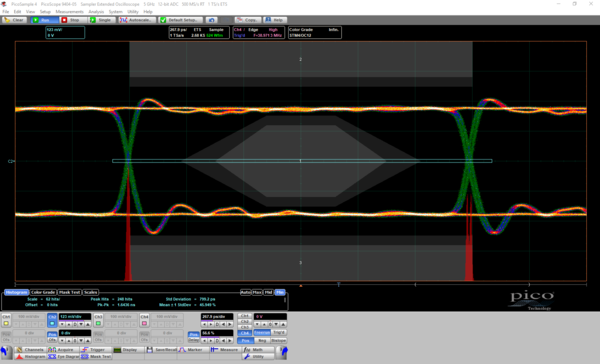

各種自動和用戶可配置的信號完整性測量、數學、統計視圖和極限測試模板，用于對脈沖和定時性能、抖動、RZ和NRZ眼圖的驗證和分析。工業標準通信模板測試多，如PCIe、GB以太網和串行ATA，也包括其標準。
雖然大多數用戶在其工作場所會使用PicoSample4軟件，但對于OEM和自定義應用程序的用戶，PicoScope 9404也可運行ActiveX遠程控制。在Visual Basic（VB.NET）、MATLAB和LabVIEW中提供了編程示例，而且在Windows COM接口標準，也支持任何編程語言或標準，包括JavaScript和C語言。

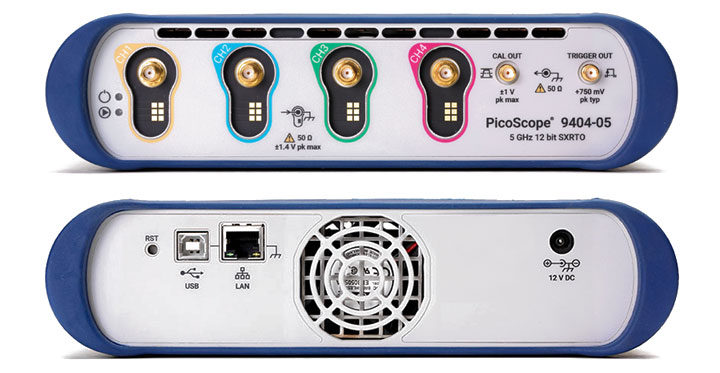

建議將PicoConnect 900系列千兆和微波無源探頭與9404-05一起使用，它們?yōu)楦鞣N應用提供一系列帶寬、耦合類型和分壓比。PicoScope 9404具有有源SMA接頭，用于支持對該新產品架構上的未來配置和附件。
關于英國比克
成立于1991年的英國比克科技是基于電腦的測試設備和數據采集領域的全球領先企業。主要產品為：電腦USB示波器、USB電腦采樣示波器、電腦USB脈沖信號發生器、高頻微波無源探頭、電參量USB電腦數據記錄儀、汽車專用示波器測試套裝等。
