為有“源“頭活水來，羅德與施瓦茨推出新款矢量信號發生器SMCV100B
回顧信號發生器整個歷史的變遷，我們就會發現沒有任何一項關鍵技術的突破是"必然產生"的。
從早期采用模擬電路LC振蕩器，文氏電橋振蕩器和RC移相振蕩器信號發生器；到石英晶體構成振蕩電路的固定頻率信號發生器；再到后來采用壓控振蕩器，實現的低端的函數信號發生器；以及伴隨著PLL鎖相環頻率數字合成電路的興起，再到采用DDS芯片和微處理技術進行頻率合成技術構建的信號發生器。
近日，羅德與施瓦茨(R&S)公司推出了一款新型矢量信號發生器 SMCV100B，該產品針對汽車電子、廣播、導航和無線應用，是第一個完全由軟件配置的商業多標準平臺，從實驗室到生產的眾多應用里，無論融合了什么技術， SMCV100B都可以完美地適應特定的應用需求。
接下來，我們就來看看SMCV100B到底玩了哪些神操作！
創新性&穩定性
頻率產生單元，作為信號發生器的基礎和核心，自然而然成為工程師們大開腦洞的首要對象。
今天，得益于半導體技術的不斷進步，直接合成+混頻架構的出現，讓模數概念又有了新的玩法。
SMCV100B采用最新的直接數字射頻上變頻技術來生成頻率高達2.5GHz的輸出信號。這允許在數字域中進行I/Q調制和RF信號生成，消除了傳統模擬I/Q調制器常見的I/Q不平衡誤差和LO泄漏。由于有了新概念，信號發生器的SSB相位噪聲性能非常好。模擬混頻概念用于生成2.5GHz以上的頻率。

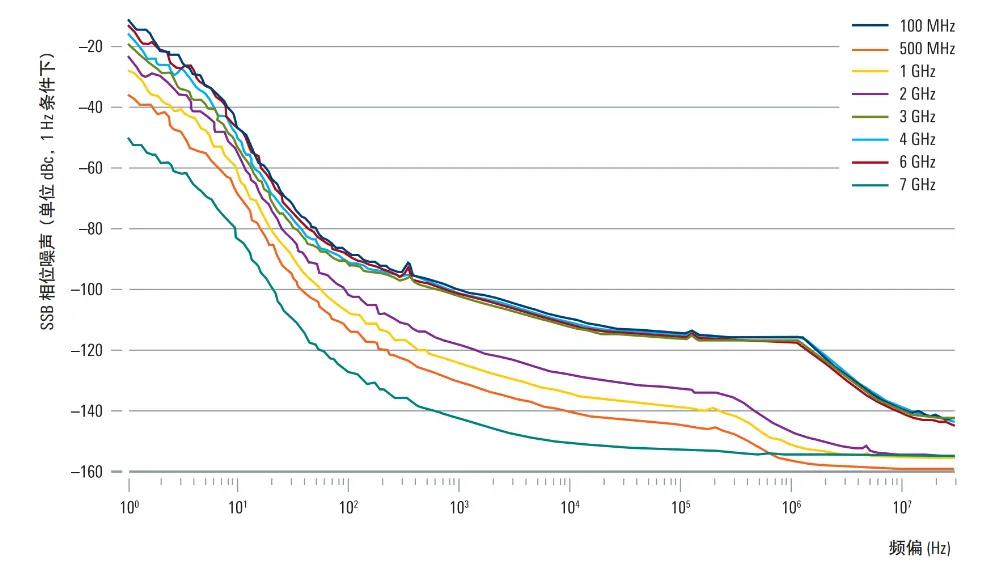

在不同載波頻率下測得SSB相位噪聲
使用SMCVB-K709低相位噪聲選件
品質保證&性價比
SMCV100B是第一款能夠涵蓋5GNRFR1到7.125GHz的經濟型信號發生器，這也使其成為移動通信應用的理想選擇。 SMCV100B還可以使用 WinIQSIM2仿真軟件，該軟件支持所有常見的蜂窩和無線連接標準，包括IoT和Wi-Fi（802.11xx）等標準。
作為享譽業界的射頻專家，R&S將在射頻設計和信號分析能力表現出的一流的價值和出色的可靠性，繼續發揚在 SMCV100B身上，完美支撐起新架構"直接數字合成"的技術優勢。
SMCV100B是優化現有測試系統的理想解決方案。生產部門通常都需要最大程度的靈活性和極快的響應時間，以生成不同標準的信號。憑借其平臺概念， SMCV100B可以完全滿足這些要求，之前用于不同標準的多個信號源現在只需一臺 SMCV100B即可代替，為未來測試系統的擴展實現成本控制。

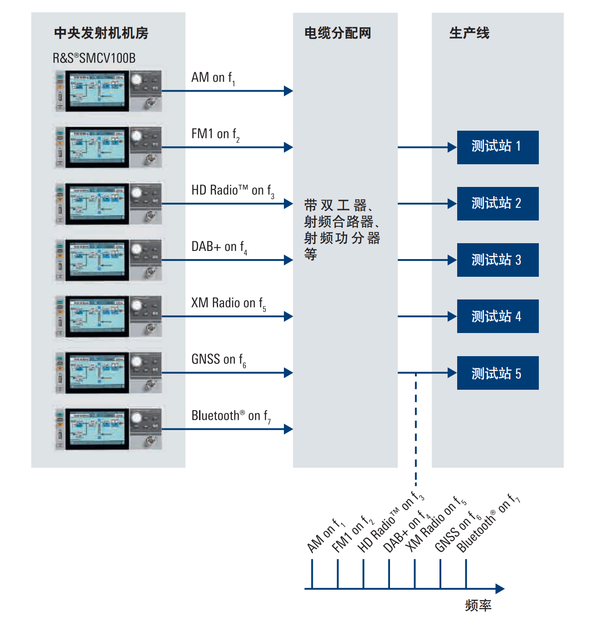

SMCV100B 中央發射機機房應用和生產線分配
硬實力&軟實力
更為關鍵的是， SMCV100B并不"偏科"，不管是在硬件上，還是軟件系統方面，都已經達到了一個新的高度。
SMCV100B為內部基帶信號生成提供了強大的硬件。它可以在FPGA中實時生成信號，也可以使用ARB發生器直接生成用于數字通信標準的I/Q信號。
FPGA中的實時信號生成專用于廣播標準。這種技術能夠連續和長時間不間斷地生成用于解碼的不同數據內容（音頻、視頻、數據、PRBS）的信號。這樣的長序列對于測試調諧器的性能或EMC是必需的。
WinIQSIM2信號模擬軟件也可用于生成GNSS導航和數字通信標準信號，借助該模擬軟件， SMCV100B支持在功能性Go/NoGo測試中使用GPS、GLONASS、Galileo和北斗導航標準。對于具有定位功能的功能性測試，可以播放有限長度的預定義波形。
SMCV100B基于Linux的高性能平臺可完全使用軟件選件進行擴展。所有選件都包含在設備固件中，并可根據需要來使用激活碼激活。這包括頻率擴展到6GHz或7.125GHz，將RF調制帶寬增加到250MHz，將RF輸出功率提高到23dBm，激活外部硬盤波形流播放功能（60MHz帶寬，采樣率75MHz）。
ARB發生器的存儲深度也可以從64Msamples擴展到1Gsamples。
憑借其靈活和可定制的設計，該儀器完全可以滿足未來的需求。用戶可以通過軟件激活碼輕松添加選件，從而快速升級功能并增加帶寬、輸出功率甚至頻率范圍。

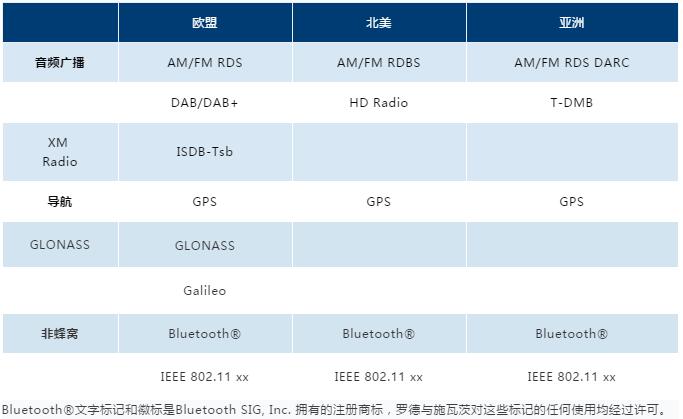

根據所用標準和區域要求測試DUT的示例
實驗室&生產環境
SMCV100B外殼設計緊湊，是實驗室工作臺以及有限實驗室空間的理想解決方案。通風設計經過優化，可將噪音降至最低。從前面和側面吸入冷空氣，然后從后面排出熱空氣。這一設計有助于在實驗室中打造最佳工作環境，同時便于集成到生產區域的19"機架中。
SMCV100B的靈活配置使得該儀器平臺可用于生產不同產品的生產線，可以最大限度地減少標準化生產線的停機時間。發生器的基本功能通過可用的激活碼或可轉移的許可證在替換的發生器上激活。此功能還可以最大程度地減少儀器維修或校準的停機時間。

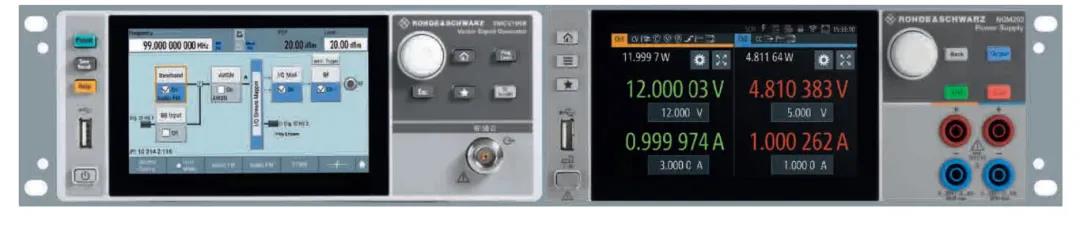

裝有SMCV100B 和 R&S?NGM202的 R&S?HZN96 19英寸機架適配器
設計創新&人文溫度
SMCV100B設計的每處細節都貼近用戶，直觀的基于觸摸屏的操作概念使得它非常符合人體工程學的要求，非常實用。
高分辨率5英寸觸摸屏，結構清晰的方框圖用戶界面，操作直觀簡捷。用戶可以實時看到信號流以及儀器輸入和輸出的狀態。集成的圖形功能可實時顯示生成的信號。 SMCV100B支持快速、無誤地創建遠程控制程序。集成的SCPI宏記錄器及其內置的代碼生成器允許用戶自動記錄所有手動操作的設置并創建可直接運行的Python腳本，這可以最大程度地減少開發測試自動化所需的時間和開發資源。

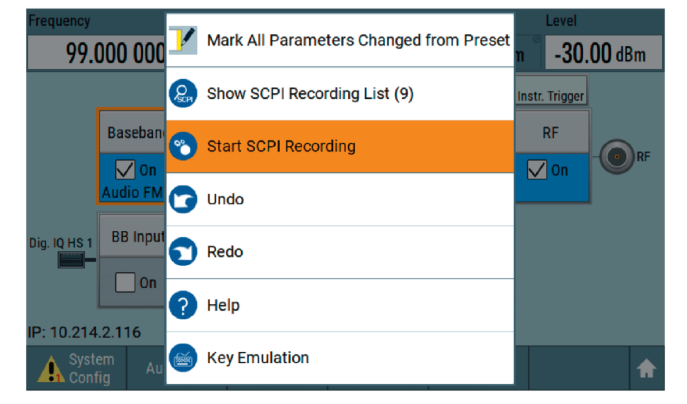

SMCV100B 發生器的內置SCPI宏記錄器和代碼生成器，支持快速輕松地生成SCPI程序序列
