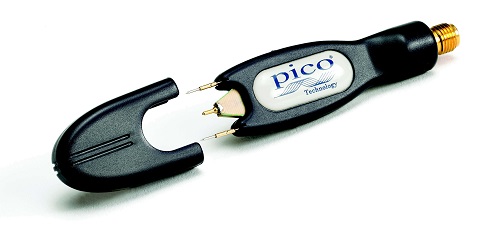

PicoConnect?900系列千兆比特無源探頭

英國比克科技宣布推出全新系列的高性能微波和千兆位測試探頭，這些探頭的宣傳口號為“未來探頭之形”，具有前所未有的性價比。PicoConnect被動式探頭可讓指尖瀏覽寬帶信號或數據流達到9GHz或18Gb/秒，具有很高的成本效益。這些包括現在普遍存在的USB2和3、HDMI1和2、以太網、PCIe、SATA以及LVDS標準。

寬帶互連、模擬，尤其是數字在幾乎各個電子行業中的使用持續大幅增長，促使這一個性化技術的產生。具有成本效益的測試和測量解決方案一直在努力跟上發展趨勢，尤其是在低侵入性的波導線探測解決方案領域。

PicoConnect探頭的末屏電容小于0.4pF，接地加載電阻為220Ω到910Ω之間，與大多數現有且成本更高的探測解決方案相比，侵入性更小。為了使測量精度下降到幾個百分點，這些探頭的比率針對典型應用得到補償：波導線和端口之間的探測結果介于40Ω和100Ω之間（80Ω到200Ω的差別）。

PicoConnect探頭適合連接輸入電阻為50Ω的任何測量儀器，可讓寬帶示波器和頻譜分析儀用戶瀏覽電路、底板、互連情況和系統，一般不會中斷其功能，同時還可以在多個通道上執行這項操作，并且不會超出預算。盡管這些探頭的規格很有吸引力，它們在應用中極具成本效益，低至500MHz或1Gb/秒。

通過十二個探頭模型，Pico可提供÷5、÷10和÷20的探頭標度比。兩個探頭阻抗中使用一個比率，以適應低壓、高速、典型的數字應用或高壓模擬和脈沖應用。在每種情況下，都有直流耦合和交流耦合選項，如果不允許干擾直流偏壓（使用HDMI、ECL、PECL和LVDS時），則后者比較重要。整個系列的探頭被視為是一組可互換的SMA(f)探頭頭，任何電阻大約為50Ω的電纜或者過濾器、分隔器、放大器和用于進一步衰減的配件都可以使用。

PicoConnect探頭有自己的特色，指定使用自帶的085高性能彈性同軸電纜，從而可實現市場領先的平滑性和脈沖響應。創新型PCB內共面結構（正在申請專利）可以在實現機械精度、強度和電磁抗干擾的同時，保證底層微波的完整性。被動式設計可以從根本上抵抗靜電放電，不會出現任何重大超載恢復延遲或錯誤。PicoConnect探頭和多頭探頭套件還配套提供焊入式配件，放在易于攜帶和存放的箱子中。
