產品簡介：
2281S電池仿真器和精密直流電源以創新方式把電池測試、電池仿真與高精度電源功能整合在一起。它能夠分析被測器件的直流功耗，測試電池，根據電池充電過程生成電池模型，然后根據電池模型仿真電池。2281S-20-6可以輸出高達20V的功率和6A的電流，吸收高達1A的電流。
2281S采用線性調節，保證低輸出噪聲和杰出的負載電流測量靈敏度。采用高清彩色晶體管(TFT)屏幕顯示與測量有關的各種信息。軟鍵按鈕和導航輪與TFT顯示器相結合，提供了一個瀏覽方便的用戶界面，加快儀器設置和操作。此外，內置繪圖功能可以監測各種趨勢，如漂移。這些功能提供了臺式和自動測試應用要求的靈活性。此外，2281S提供了列表模式、觸發和其他速度優化功能，最大限度地減少自動測試應用中的測試時間。

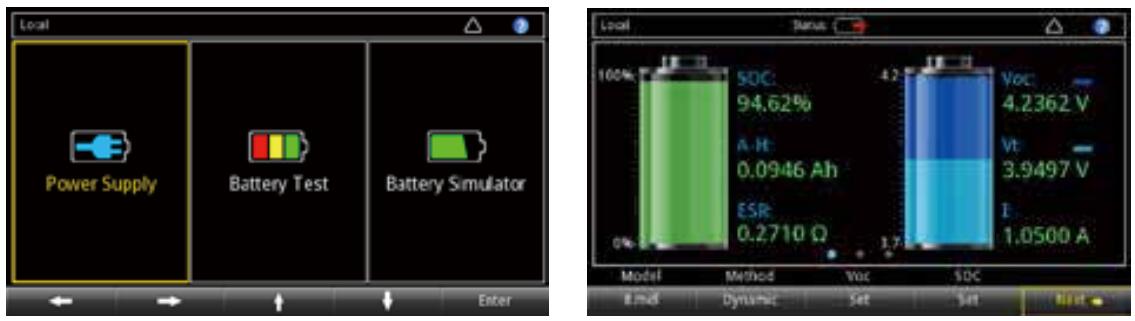

圖1.2281S系列啟動屏幕 圖2.電池仿真器主屏
基于電池模型進行電池仿真
在2281S的電池仿真器功能中，可以根據選擇的電池模型仿真實際電池輸出性能。充電狀態(SOC)和開路電壓(Voc)可以設置成任何狀態，在特定條件下測試設備。有兩種模式可供選擇：
靜態模式：在靜態仿真過程中，Voc和SOC保持相同。
動態模式：在動態仿真過程中，Voc和SOC和實際電池一樣根據充電和放電變化。
還可以設置較小的電池容量，加快充電和放電過程，改善測試效率。
產品特點：
仿真電池在充電周期和放電周期中的輸出特性
創建、編輯、導入和導出電池模型
使用電池測試模式根據測量結果自動建立電池模型庫
顯示被仿真電池的SOC、Voc和Vt的實時變化
計算用安時(Amp-Hour)表示的電池容量和等效串聯電阻(ESR)
設置電池SOC、Voc、電池容量和電阻
提供兩種仿真模式：動態仿真模式和靜態仿真模式
檢測充電/放電電流和電壓
輸出高達120W的低噪聲線性調節功率
以高準確度監測從100nA到6A的負載電流
6位半分辨率，測試電源和電流
吸收高達1A的電流，提供高達6A的電流
內置圖表功能，簡化趨勢分析和電壓或電流波形顯示
高清TFT顯示器和基于軟鍵/圖標的用戶界面，簡化電源操作
數字I/O，與其他設備和儀器直接通信
GPIB、USB和LAN接口
通過網絡瀏覽器仿真前面板顯示和控件，簡化自動控制和監測
