系統功能介紹：
PTS系列機柜式電力電子開發設計與實訓系統平臺，方便進行實驗教學。實訓平臺包括：實訓模組、數字示波器、直流電流供應器、交流電流供應器、直流電子負載和交流被動式負載等。PTS系列使用計算機作為PSIM仿真與本教具燒錄與監控的實驗工具。
PTS系列電力電子開發設計與實訓系統以電路分析、設計、仿真、實驗等過程進行問題導向學習，根據轉換器規格進行量化設計其電力電路與控制器，并由PSIM仿真驗證和SimCoder撰寫程序過程，讓使用者更深入了解電力電子的相關技術。電力轉換器采用數字控制是現在工業界產品的發展趨勢，數字控制可以提升電力轉換器的功能及其效能，提高產品的附加價值，越來越多的電力轉換產品已經開始采用數字控制技術。本系統的目的在于采用數字控制學習平臺提供電力轉換器，讓使用者通過PSIM軟件，由仿真控制管道學習電力轉換器的原理、分析及設計，還可以通過SimCoder工具間控制電路轉換為數字控制程序，并可實際將DSP渠道電路再做一次仿真，最后可通過仿真驗證過的控制程序燒錄于DSP芯片中，再通過DSP作控制和通訊，以驗證所設計電路及控制器的正確性。
PSIM是一款專業為各式電力電子、馬達驅動及電力轉換等系統所設計的仿真軟件，其特點為：功能全面、元件完整、仿真速度快、仿真結果精確、非常容易使用等，為目前國際上學術界常用的教學與研究軟件，運用PSIM軟件平臺，方便使用者與國際的研究與教學同步。

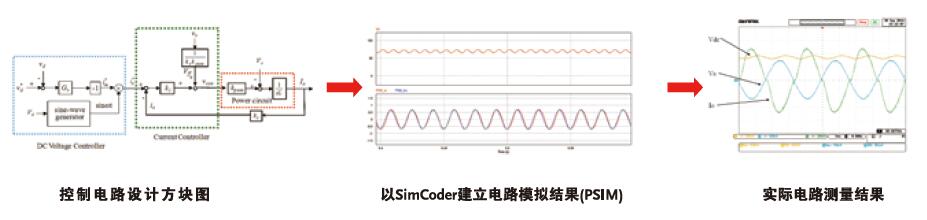

開發設計學習流程：

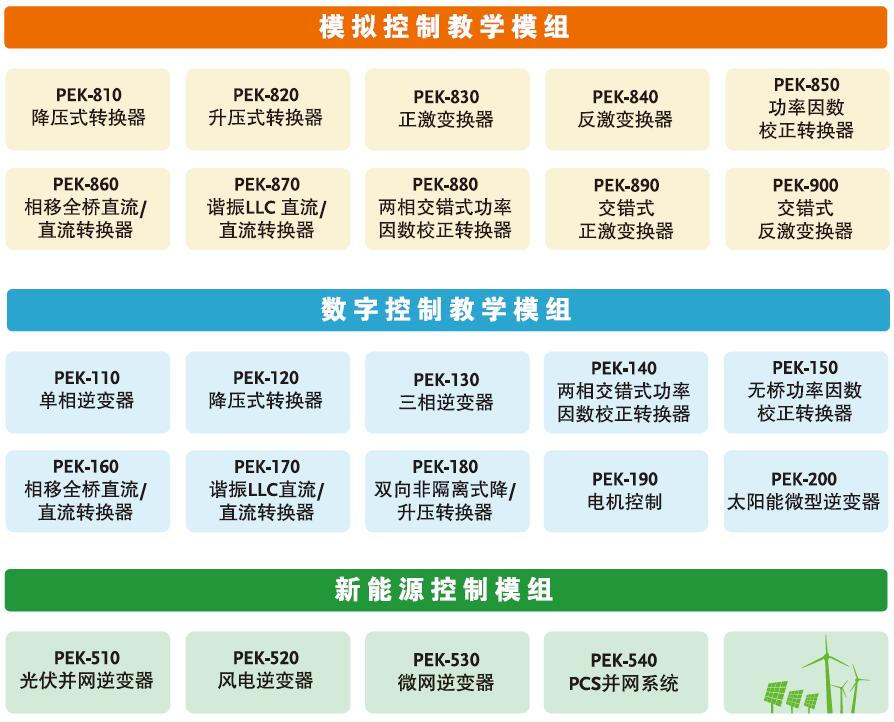

教學模組：
訂貨信息：

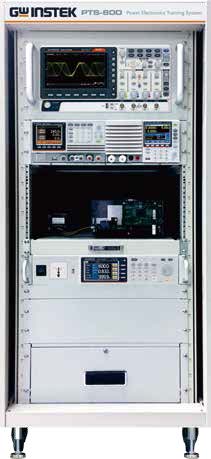

一、PTS-800系列：25U電力電子開發設計與實訓系統
1、GDS-2204E 數字存儲示波器（200MHz，4CH）
2、PSB-1400M 可編程直流電源 3、PEL-3031E 可編程直流電子負載 4、APS-7050E 單相交流電源 5、PEK-120 降壓式直流轉換器模組 |  |

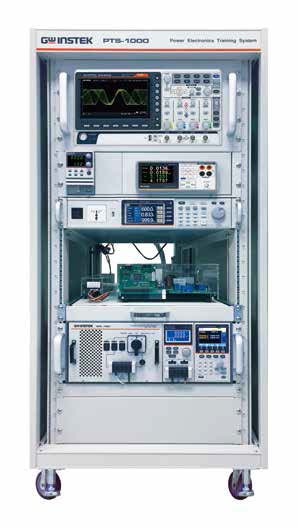

二、PTS-1000系列：20U電力電子開發設計與實訓系統
1、GDS-2204E 數字存儲示波器（200MHz，4CH）
2、PSB-1400M 可編程直流電源 3、PEL-3031E 可編程直流電子負載 4、APS-7050E 單相交流電源 5、PEK-120 降壓式直流轉換器模組 |  |
三、PTS-1000系列：25U電力電子開發設計與實訓系統
1、GDS-2204E 數字存儲示波器（200MHz，4CH） 2、PSW160-7.2 可編程直流電源（內建SAS功能） 3、GPM-8213 交/直流功率計 4、APS-7050 可編程交流電源 5、PEL-2004(PEL-2040) 可編程直流電子負載 6、GPL-100 被動式單相交流電子負載 7、PEK-100 單相逆變器模組 8、設備拓展槽 |  |

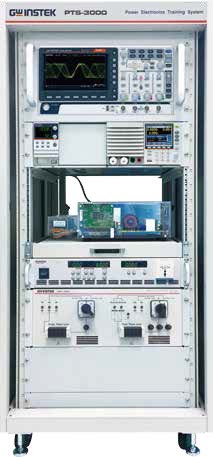

四、PTS-3000系列：25U電力電子開發設計與實訓平臺
1、GDS-2204E 數字存儲示波器（200MHz，4CH） 2、PSW160-7.2 可編程直流電源（內建SAS功能） 3、PEL-3031E 可編程直流電子負載 4、APS-300 單/三相交流電源 5、GPL-300A 單/三相被動式負載 6、PEK-130 三相逆變器模組 7、設備拓展槽 |  |

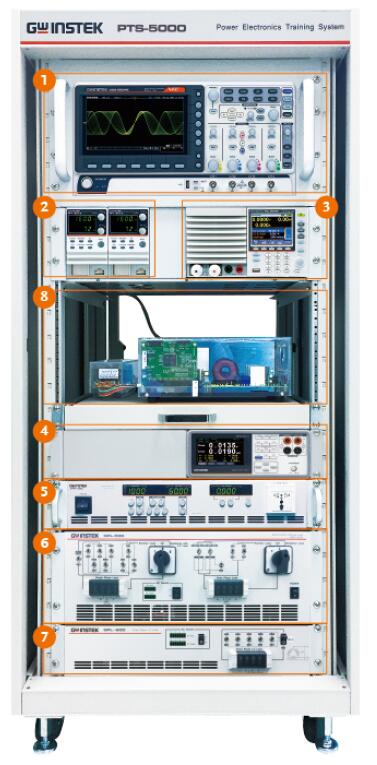

無、PTS-5000系列：25U新能源開發設計與實訓平臺
1、GDS-2204E 數字存儲示波器（200MHz，4CH） 2、PSW160-7.2 可編程直流電源（內建SAS功能）2臺 3、PEL-3031E 可編程直流電子負載 4、GFM-8213 交/直流功率計 5、APS-300 單/三相交流電源 6、GPL-500 多功能被動式負載 7、GPL-600 三相電感-電容負載 8、PEK-150 單相光伏并網逆變器模組 |
|
