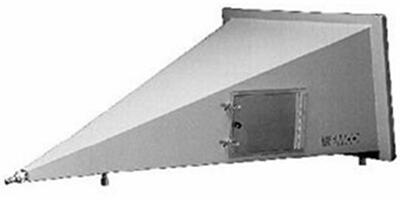

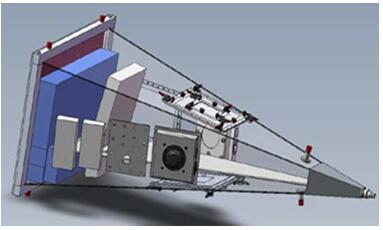

GTEM 小室可以代替電磁兼容暗室進行輻射抗擾度測試，具有工作頻率寬、內部場強均 勻、屏蔽效能好，試驗中能量利用率高等優點,可根據客戶使用需求進行定制。GTEM 小室是 錐形的同軸線結構,在芯板周圍激勵出橫電磁波，波阻抗 377 歐姆。可以在給定的工作空間 區域內提供非常好的場均勻性和場的再現性,也非常適用于場的校準。在做干擾測試和抗干 擾度測試時，較開闊場和暗室測試都更方便、靈活、節省空間和成本。

技術指標：

射頻連接器: cw 7/16 DIN  to N  Adapter

場均勻性:      f <1 GHz;  0  -6dB

頻率范圍:      9kHzto5GHz (RE)1; DC-20GHz  (RI)2

阻抗: 50 Ω 最大連續輸入      功率:     50  W

屏蔽效能:      10kHz to1GHz From  Internal  E-Fields  80  dB Minimum

駐波: All  Other  Frequencies<1.50:1;       Characteristic  Frequencies  <1.75:1

典型駐波比: All  Other  Frequencies 1.30:1;     Characteristic  Frequencies3 1.75:1

訂貨信息：

產品型號及尺寸（可定制）：

5405 型 屏蔽門高度:385  mm 屏蔽門寬度:460mm 測試區域高度 (H):167  mm 測試區域寬度(W):250  mm

GTEM 小室外尺寸高度(H):1.7 m GTEM 小室外尺寸長度(L):3.0 m GTEM 小室外尺寸寬度(W):1.6 m 總重量：250kg

5407 型 屏蔽門高度:747  mm 屏蔽門寬度:686  mm 測試區域高度 (H):250  mm 測試區域寬度(W):350  mm

GTEM 小室外尺寸高度(H):2.1 m GTEM 小室外尺寸長度(L):4.0 m GTEM 小室外尺寸寬度(W):2.2 m 總重量:500  kg

5411 型 屏蔽門高度:  685mm 屏蔽門寬度:  925mm 測試區域高度 (H):366mm 測試區域寬度(W):550mm

GTEM 小室外尺寸高度(H):2.3 m GTEM 小室外尺寸長度(L):5.4 m GTEM 小室外尺寸寬度(W):2.8 m 總重量:900kg
