經典案例——小電流高速采集應用案例

方案介紹：

　　通過此方案可以了解到如何測試快速變化的微小電流，并將進行后續統計分析、波形顯示等。如：待機功耗測試、平均電流測試、1ms采集一次電流等。

　　由于技術的發展，現在的通訊產品要求電源的功耗越小越好，供電速度越快越好。一般測試波形會使用示波器，測試小的電流會用到電表。但是在測試快速變化的小電流時遇到了測試困難，本方案可以解決如快速變化小電流的平均值測試、待機功耗等測試的問題。

　　要求：電流為4mA；時間為10mS；電流為100μA；時間為200mS，如此周期變化。需要測試的時間為24小時，并且需要計算平均電流值、功耗測試，此外需要每秒采集1000個數據。

固緯方案：

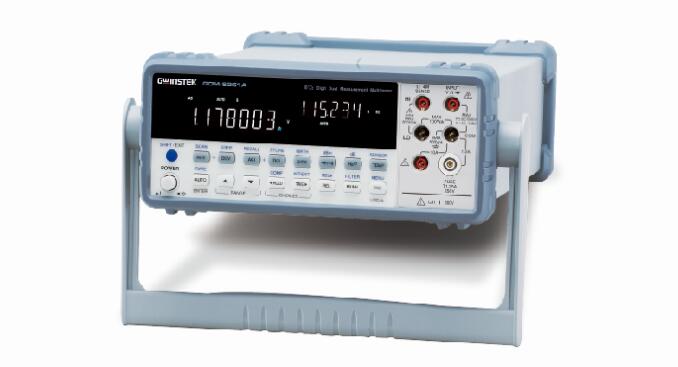

　　GDM-8261A電表具有速度快（2400次/S），精度高（100pA分辨率）的特點，非常適合此類測試要求。

　　1、使用USB通訊

　　2、CONF:CURR:DC 10e-3

　　3、SENS:CURR:DC:NPLC 0.025

　　4、SENS:CURR:DET OFF

　　5、SENS:CAIN:AUTO OFF

　　6、SENS:ZERO:AUTO OFF

　　7、TRIG:DEL 0

　　8、SYST:DISP OFF

　　9、SYST:OUTP:RORM 0

　　10、SENS:ANER:STAT OFF

　　11、SAMP:COUN 2400

　　12、VAL1?

　　通過以上代碼可以實現高速采集，然后通過對數據的后期處理，可以實現平均電流計算、待機功耗測試、波形顯示等。
