便攜式電源供配電綜合檢測儀

1         概述

保障通訊的3個因素分別是電能質量、供電線路和相關設備。其中電能質量主要指為通訊設備供電的電能質量；供電線路指從變壓器到通訊設備間的電力傳輸路徑；相關設備指與通訊相關的空調、通風、排水等設施。供電線路通常發生的故障是虛接，導致節點溫度過高，甚至發生火災；相關設備中電機繞阻故障的發生率最高。該檢測儀從電能質量、節點溫升和電機繞阻等三個方面對通訊系統的電源供配電系統進行檢測，以保證通訊系統的可靠運行。

2         檢測儀的主要功能

檢測儀的功能如圖 1所示。

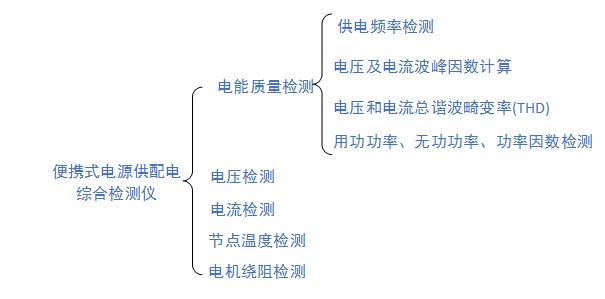

圖 1 檢測儀功能樹

各部分的功能說明如下：

l 電能質量檢測：檢測儀檢測的電能質量指變壓器輸出的、在通訊設備電源接入端檢測到的電能質量。電能質量為供電電網的重要指標，其影響因素為變壓器的質量和用電設備的類型。如果電能質量不符合要求，會影響通訊設備的正常工作，嚴重情況下會損壞用電設備；

l 電壓、電流檢測：為常規檢測項目，通過該檢測項目，可以進一步計算變壓器容量是否能夠滿足用電設備供電要求；

l 節點溫度檢測：通過檢測電力線路中的接線節點的溫度，判斷是否有虛接情況；

l 繞阻檢測：通過對電機的繞阻檢測，判斷被測電機的繞阻是否損壞。

3         檢測儀工作原理

檢測儀的工作原理如圖 2所示。

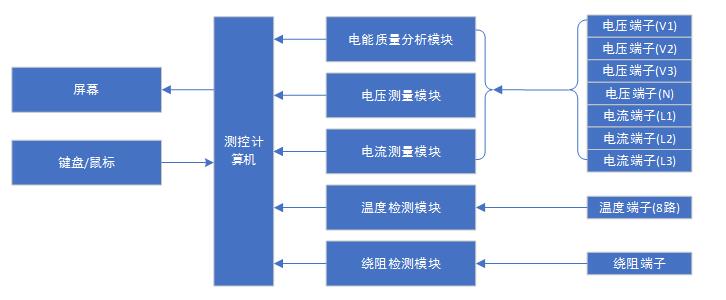

圖 2 檢測儀工作原理

檢測儀主要由測控計算機、電能質量分析模塊、電壓測量模塊、電流測量模塊、溫度測量模塊、繞阻測量模塊、屏幕、鍵盤/鼠標和外部測量端子組成。

4         整體結構

檢測儀的整體結構如圖 3所示。檢測儀采用一體化便攜式設計，整個設備集成在一個拉桿箱中。用戶可以通過鍵盤、鼠標等操作測試軟件。同時檢測儀面板上還集成了電源接口和檢測接口。

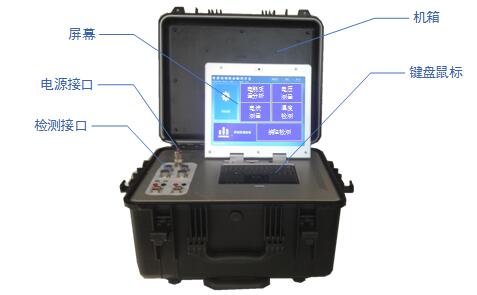

圖 3 整體結構

5         檢測儀的主要技術指標

l 電能質量測量參數：波峰因數、畸變率、有功功率、無功功率、視在功率、功率因數；

l 電壓測量范圍：50mV~600V（線電壓；）、10V~1000V（相電壓）；

l 電流測量范圍：1200A；

l 頻率測量范圍：42.5~69Hz；

l 溫度檢測范圍：-50~160℃；

繞阻測量范圍：0.
