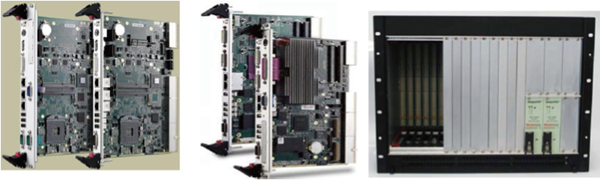

PXI/CPCI總線機箱和控制器

設計依據：

• IEEE 1101.1

• IEEE 1101.10

• IEEE 1101.11

• PICMG ?2.0 Core Specification R3.0

• PICMG ?2.1 Hot Swap Specification R2.0

• PICMG ?2.9 System Management Specification R1.0

• PICMG ?2.10 Keying of Compact PCI ? Boards

規格：

尺寸：上架式 CPCI/PXI 結構 3U-8U；機箱：482.6 × 356 × 300mm (W×H×D) ；把手：140X42mm（HXD）。

電源：

• AC/DC 100-240V 輸入

• 2 或 4 個高品質 250Wac CPCI 工業電源

• +5V 33A、+3.3V 33A、+12V 5.5A

• 所有直流電源的最大總輸出 750W-1000W

• 短路保護：每個電壓單獨保護

• 過熱保護：70℃

散熱系統：

• 風扇數量：底部 10 個高速風扇模塊

• 風扇尺寸：70X70X15（mm，寬 x 高 x 深）

• 額定電壓：12V

背板：6U 8Slots CPCI 背板 PICMG2.0R3.0，1 個系統槽，7 個擴展槽（C800）；14Slots 背板（C800S）

配置明細：
