PCB板級電磁兼容性測試時需要配備頻譜接收機、放大器、阻抗穩定網絡、阻抗匹配器、射頻連接線、測試夾具、衰減器、駐波比橋等各種測試儀器和射頻器件。

一、測試儀器

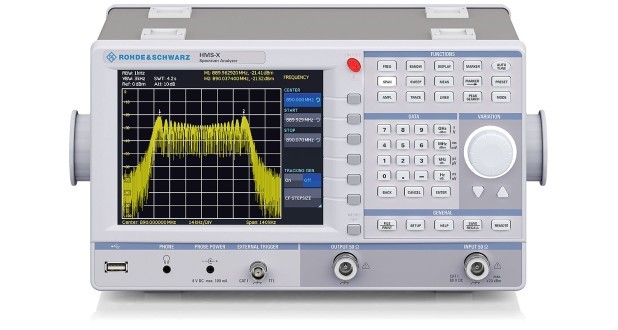

　　1、HMS-X頻譜接收機

　　四合一功能：頻譜分析儀、接收機、標量網絡分析儀、高頻毫伏表。

　　2、ESL3預認證級EMI接收機

　　ESL是羅德與施瓦茨為企業級客戶量身打造的一款預認證級EMI接收機。ESL包含了像ESU、ESCI等高端接收機的主要功能。ESL擁有最全面的檢波器，甚至包括最新EMC標準里要求的CISPR-AV和CISPR-RMS檢波器。ESL將EMI接收機和頻譜分析儀合二為一，用戶可以在兩種模式之間自由切換。頻率范圍9kHz-3GHz。

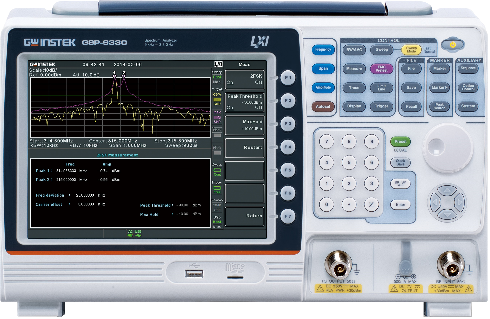

　　3、GSP-9330EMC測試頻譜儀

　　專屬一鍵EMC測試功能，可編輯測試配置，測試限值，修正參數，可模擬3米和10米法暗室測試結果。模擬不同線長對EMI的影響。

　　內置2FSK分析，AM/FM/ASK/FSK解調&分析，內置p1dB點，諧波，通道功率，N-dB帶寬，頻率計數，時域功率測量功能。內置電池供電。

　　頻率范圍:9kHz~3.25GHz

　　6dBEMI濾波器200/9k/120kHz

　　靈敏度：-149dBm/Hz（@前置放大器開啟）

二、放大器、衰減器和阻抗匹配器

　　1、衰減器

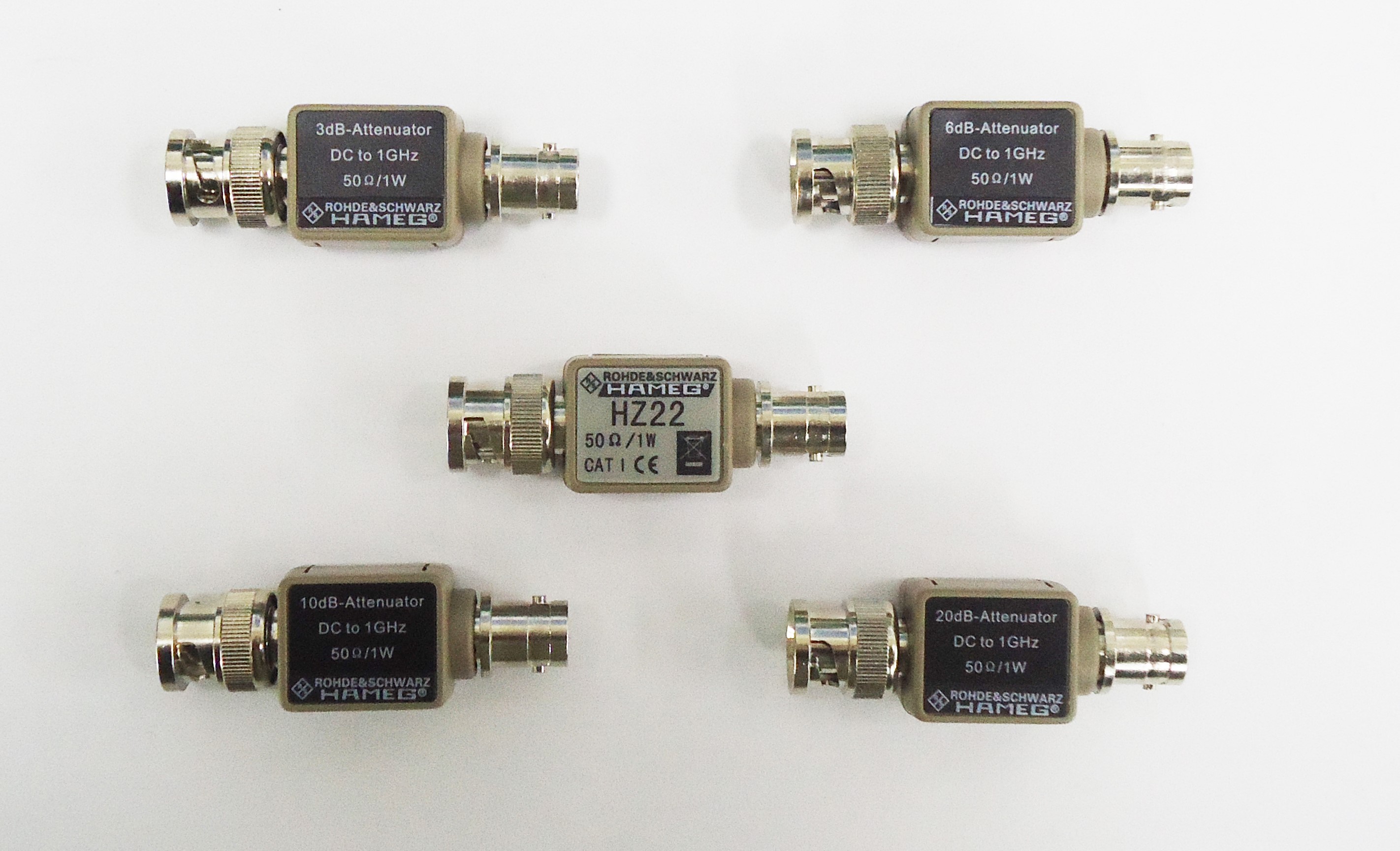

　　HZ24阻抗匹配器和衰減器套件：五件套，含50Ω通過式負載和3dB/6dB/10dB/20dB固定衰減器。

　　HZ22通過式阻抗匹配器：50Ω轉1MΩ高阻抗，功率1W，頻率DC~1GHz。

　　HZ24-*dB固定衰減器：50Ω阻抗，功率1W，頻率DC~1GHz，3、6、10、20或40dB衰減。

　　2、阻抗匹配器

　　XFT-75MC通過式阻抗匹配器：75Ω轉1MΩ高阻抗，功率1W，頻率DC~150MHz。

　　XIW-1MC通過式阻抗匹配器：75Ω公頭轉50Ω母頭，功率1W，頻率DC~300MHz。

　　PL10高阻抗匹配器：1MΩ公頭轉10MΩ母頭，功率1W，頻率DC~50MHz。

　　3、放大器

　　也為外置放大器，用于放大射頻信號，以便高靈敏度測量射頻信號。阻抗為50Ω。三款可選：

　　PA203（HZ16）20dB增益，BNC，100K～3G。

　　PA303(N9311X)30dB增益，N型，100K～3G。

　　PA30630dB增益，SMA接頭，100K～6GHz。

三、駐波比橋和射頻線纜

　　HZ541駐波比測量電橋：配合帶有內置跟蹤源的頻譜分析儀對天線等被測件進行諧振頻率點、回波損耗、反射系數、電壓駐波比等與S11相關的反射參數進行測量。傳統的S參數測量使用網絡分析儀來進行，但網絡分析儀通常價格貴，其普及性和使用頻率遠不如頻譜分析儀。帶有內置跟蹤源的頻譜分析儀可實現濾波器、線纜、放大器等傳輸特性的頻響測試，使用外置的測量電橋或定向耦合器實現反射特性測試。駐波比橋與頻譜分析儀配合構成了標量網絡分析系統，可以對被測件（DUT）的端口進行回波損耗、電壓駐波比、反射系數等的快速測量。

四、阻抗穩定網絡：測量線路上的傳導干擾

　　1、ENV216電源阻抗穩定網絡（LISN兩線V型）

　　測量9kHz～30MHz范圍內的線路傳導干擾、電壓0～240V交流和0～50V直流，最大電流16A，阻抗特性為Z=50Ω/(50?H+5Ω)，可切換瞬變限幅器、模擬人工手連接。適合整體設備的電源線上的傳導干擾測試。滿足CISPR16-1-2、EN55016-1-2、VDE0876和ANSIC63.4標準。

　　2、GLN-5040A電源阻抗穩定網絡（LISN兩線V型）

　　測量9kHz～30MHz范圍內的線路傳導干擾、電壓0～240V交流和0～50V直流，最大電流16A，阻抗特性為Z=50Ω/(50?H+5Ω)，可切換瞬變限幅器、模擬人工手連接。適合整體設備的電源線上的傳導干擾測試。滿足CISPR16-1-2、EN55016-1-2、VDE0876和ANSIC63.4標準。

　　3、NNB21線路阻抗穩定網絡（LISN）

　　按照CISPR25/ISO7637標準測試被測物的有線傳導干擾放射，用于測量耦合在機動車輛電路上的高頻干擾，適合在研發階段對檢測汽車電路網絡中與線路相關的干擾放射，可同時或者分別檢測兩條線路。頻率：100K～1GHz，最大工作電壓50V，最大電流10A。

更多詳情請點擊：2019年海洋儀器PCB版級電磁兼容測試產品目錄-3.pdf
