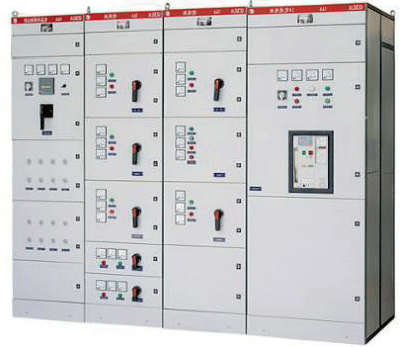

低壓開關與控制設備電磁兼容測試方案

主要依據標準：

CISPR11/GB 4824： 《工業、科學和醫療（ISM）射頻設備電磁騷擾特性 限值和測量方法》。

IEC 60947-1/GB 10408.1：《低壓開關設備和控制設備 第1部分：總則》。

IEC 60947-2/GB 10408.2：《低壓開關設備和控制設備 第2部分：斷路器》。

IEC 60947-3/GB 10408.3：《低壓開關設備和控制設備 第3部分：開關、隔離器、隔離開關、以及熔斷器組合電器》。

IEC 60947-4/GB 10408.4：《低壓開關設備和控制設備 第4-1部分：接觸器和電動機起動器機電式接觸器和電動機起動器（含電動機保護器）》。

IEC 60947-5/GB 10408.5：《低壓開關設備和控制設備 第5-1部分：控制電路電器和開關元件 機電式控制電路電器》。

IEC 60947-6/GB 10408.6：《低壓開關設備和控制設備 第4-2部分：接觸器和電動機起動器 交流半導體電動機控制器和起動器（含軟起動器）》。

IEC 60947-10/GB 10408.10： 《低壓開關設備和控制設備第5-2部分：控制電路電器和開關元件 接近開關》。

EMI測試項目：

傳導騷擾電壓，150kHz-30MHz，QP/AV。

輻射騷擾，30MHz-1GHz，QP。

諧波電流發射，依據IEC 61000-3-2測試。

電壓波動及閃爍，依據IEC 61000-3-3測試。

EMS測試項目：

靜電放電抗擾度，接觸放電4kV，空氣放電8kV。

射頻電場輻射抗擾度，最大測試場強10V/m。

電快速瞬變群脈沖抗擾度，最高測試電平4kV。

浪涌（沖擊）抗擾度，最高測試電平4kV。

射頻傳導騷擾抗擾度，最高測試電平10V。

工頻磁場抗擾度，最大測試場強30A/m。

電壓暫降、短時中斷和電壓變化抗擾度，依據IEC61000-4-11。

交流電源端口諧波、諧間波及電網信號的低頻抗擾度，依據IEC61000-4-13。了解更多電磁兼容測試解決方案點擊EMC電磁兼容。
