CS106電源線尖峰信號傳導敏感度測試系統

本項目主要測試在設備、分系統所有不接地的交流和直流輸入電源線上測試設備、分系統對電源線上注入的尖峰信號的敏感度。被測物供電電源的頻率為DC-400Hz，直流、單相或三相四線制供電，每相最大電流100A

測試設備：尖峰信號發生器、示波器、LISN。了解更多EMI測試設備點擊EMS抗擾度測試。

測試配置：

尖峰信號特性校準配置：在尖峰信號發生器負載端接一個已校準的5Ω無感電阻8525。選擇尖峰信號發生器的輸出脈寬以及重復頻率，調整尖峰信號發生器的輸出電壓，在示波器上確認波形的脈寬以及電壓，當示波器測試的電壓達到規定的極限值時，記錄尖峰信號發生器的輸出電平。

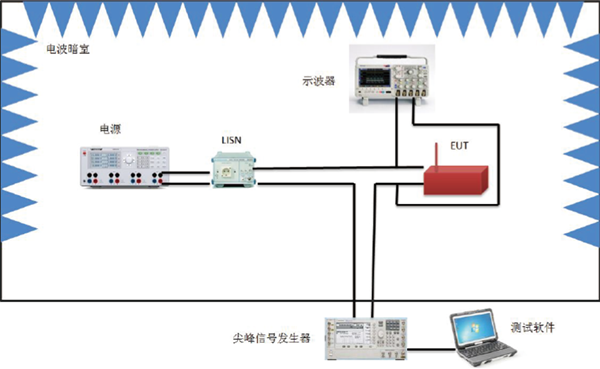

串聯注入電源線尖峰信號傳導敏感度測試配置：將尖峰信號發生器串聯連接在被測件以及LISN之間，在電源線之間并聯一個10uF電容，用于提高電源端的阻抗，提高測試效率。利用示波器在電源線兩端測試干擾的大小，調整信號源的輸出幅度，直到示波器讀數達到極限值，但不超過校準值，檢驗被測設備是否敏感。該測試方法可以針對直流或交流電源線。

并聯注入電源線尖峰信號傳導敏感度測試配置：將尖峰信號發生器并聯連接在被測件電源線之間，在電源線上串聯一個電感（利用6220-1A的次級電感），用于提高電源端的阻抗，提高測試效率。利用示波器在電源線兩端測試干擾的大小，調整信號源的輸出幅度，直到示波器讀數達到極限值，但不超過校準值，檢驗被測設備是否敏感。該測試方法僅針對直流電源線。
