軍標電磁兼容介紹及適用范圍

海洋儀器的軍標EMC測試系統用于電磁兼容傳導與輻射騷擾測量項目和電磁兼容傳導與輻射抗擾測量項目。主要針對軍標測試采用國內外成熟的電磁兼容設備作為系統硬件基礎，建立的一套全自動化的電磁兼容測試系統。

本測試系統可以交鑰匙工程形式向用戶提供，測試功能符合GJB151B中CE101、CE102、CE106、CE107 、CS101、CS103、CS104、CS105、CS106、CS109、CS112、CS114、CS115、CS116、RE101、RE102、RE103、RS101、RS103共19項自動化測試系統的全部要求；所有硬件設備、選件、附件在構成系統后，相互間在阻抗匹配、信號電平匹配、傳輸功率、電磁場場強、系統靈敏度、調制功能、控制接口和自動化測試等各方面滿足系統功能。系統安裝完畢后能夠完成的測試項目如下：

EMI測試可滿足GJB151B標準規定的如下7項測試：

CE101 25Hz～10kHz電源線傳導發射測試

CE102 10kHz～10MHz電源線傳導發射測試

CE106 10kHz-40GHz 天線端子傳導發射

CE107 電源線尖峰信號（時域）傳導發射

RE101 25Hz～100k Hz磁場輻射發射測試

RE102 10kHz～1GHz電場輻射發射測試

RE103 10kHz～40GHz天線諧波和亂真輸出輻射發射

EMS測試可滿足GJB151B標準規定的如下12項測試：

CS101 25Hz～50kHz電源線傳導敏感度測試

CS103 15kHz～10GHz天線端子互調傳導敏感度

CS104 25Hz～20GHz天線端子無用信號抑制傳導敏感度

CS105 25Hz～20GHz天線端子交調傳導敏感度

CS106 電源線尖峰信號傳導敏感度

CS109 50Hz～100kHz殼體電流傳導敏感度

CS112 靜電放電抗擾度測試

CS114 10k Hz～400MHz電纜束注入傳導敏感度測試

CS115 電纜束注入脈沖激勵傳導敏感度

CS116 10kHz～100MHz電纜和電源線阻尼正弦瞬變傳導敏感度測試

RS101 25Hz～100kHz磁場輻射敏感度測試

RS103 10kHz～18GHz電場輻射敏感度測試（200V/m）

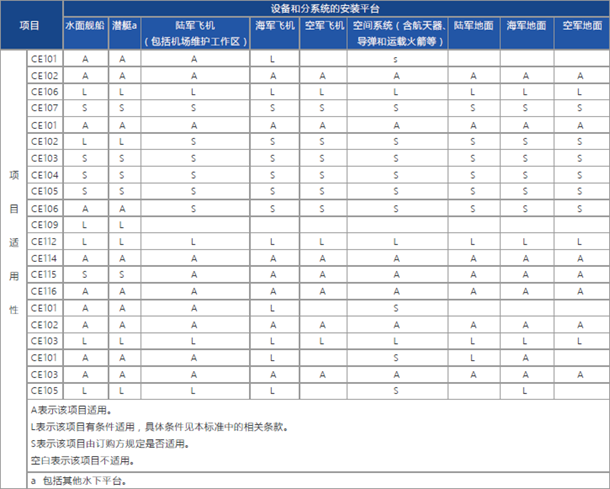

下表為軍用標準中關于各類設備的測試項目要求，表中填有“A”的表示該項要求適用；填有“L”的表示該項要求應按標準相應條款規定加以限制；填有“S”的則表示由訂購單位在訂購規范中對適用性和極限要求作詳細規定；空白欄表示該項要求不適用。了解更多電磁兼容測試解決方案點擊EMC電磁兼容。
