裝甲車輛電氣特性仿真測試系統方案

產品簡介

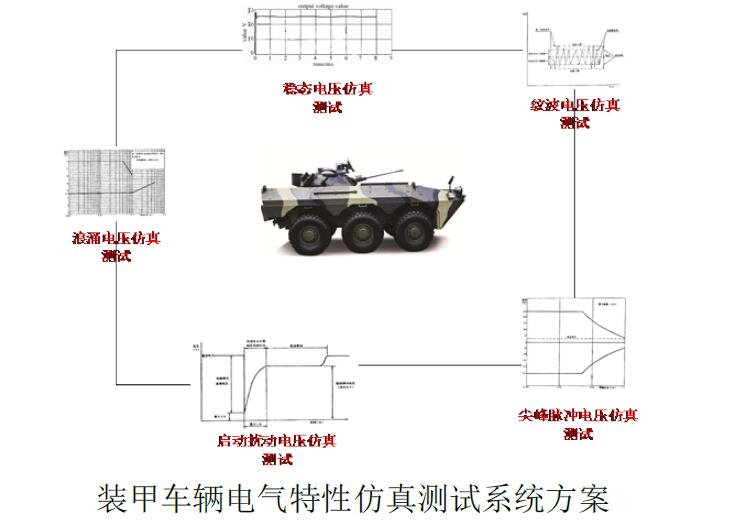

隨著軍用武器裝備集成化、自動化水平提高，裝甲車輛上電氣設備的種類和數量越來越多，對供電電源的性能要求越來越高；不同電氣設備的接入，嚴重影響車上電源的輸出特性。裝甲車輛電氣特性仿真測試系統，能夠模擬裝甲車輛28V直流電源在使用過程中穩態電壓、紋波電壓、浪涌電壓、尖峰脈沖電壓、啟動擾動電壓的參數變化，以檢驗設備和裝甲車輛28伏電源兼容能力。

測試說明

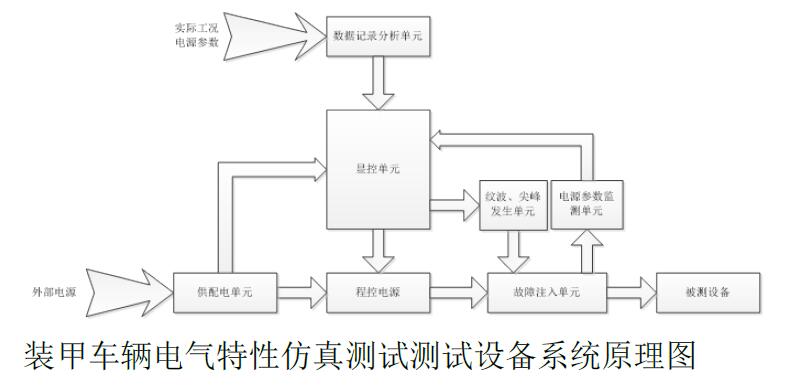

通過供配電單元把電力分配到仿真測試系統各個單元，程控電源根據控制指令，產生穩態電壓、浪涌電壓和啟動擾動電壓，紋波、尖·峰發生單元產生的紋波和尖峰信號注入到程控電源的輸出上，最終輸送給被測電器設備。在被測設備運行同時，采集實際工況下電源信號，提取信號特征，重構電源信號。

產品特點

穩態電壓： 20~33V、功率：20kW（功率可擴展）

紋波電壓： ≤2V 、 頻率：50Hz~200kHz

高浪涌值：最大值為40V，

低浪涌值：電壓為18V

尖峰脈沖電壓：±250V

啟動擾動電壓：電壓從6V上升到16V時間小于1S
