OTA自動測試系統

OI-OTA 自動測試系統軟件使用 C#語言設計和開發，主要功能是在 OTA測試硬件平臺上，實現對各種類型的終端產品的空間性能測試。測試的技術類型主要包含：

? WiFi、藍牙

? NB

? GPS、北斗定位

? 3G、LTE、5G（SA/NSA） Cellular

本軟件依據相關測試標準，對終端產品的發射功率及接收靈敏度等指標進行空間性能測試。測試內容主要包含：

（1）TRP 測試：有效全向輻射功率、總輻射功率、接近水平面輻射功率；

（2）TIS 測試：有效全向靈敏度、總全向靈敏度、接近水平面全向靈敏度等。

本軟件采用模塊化編程思想，具有良好的擴展性和操作性；使用 NIVISA 實現測試軟件與底層測試儀表的連接；具備測試流程控制功能、配置文件和測試項目的讀取和保存功能、測試結果讀取和保存功能、測試 LOG保存和讀取等功能。

1.技術模塊

本系統支持的技術包括：

? WiFi、藍牙

? NB

? GPS、北斗定位

? 3G、LTE、5G（SA/NSA）Cellular

2.測試用例

表 1 測試用例列表

序號 測試用例名稱

1 WiFi OTA 功率測試

2 WIFI OTA 接收靈敏度測試模塊

3 Bluetooth OTA 功率測試

4 Bluetooth OTA 接收靈敏度測試模塊

5 NB-IOT OTA 功率測試

6 NB-IOT OTA 接收靈敏度測試

7 GPS OTA 功率測試

8 GPS OTA 接收靈敏度測試

9 北斗 OTA 功率測試用戶使用手冊

4

10 北斗 OTA 接收靈敏度測試

11 3G Cellular OTA 功率測試

12 3G Cellular OTA 接收靈敏度測試

13 LTE Cellular OTA 功率測試

14 LTE Cellular OTA 接收靈敏度測試

15 5G Cellular（SA/NSA） OTA 功率測試

16 5G Cellular（SA/NSA） OTA 接收靈敏度測試用戶使用手冊

3.系統主要優勢及特點

? 全面兼容性，支持 R&S、Agilent、Anritsu、星河亮點等儀表廠商的設備，支持客戶自主集成。

? 高度符合測試標準，實時跟蹤測試標準并及時升級系統。

? 靈活控表方式，支持 GPIB、LAN、TCP/IP 協議等多種遠程接口，只需簡單配置，即可順暢連接儀表。

? 自動化測試系統，自動掃描加載儀表驅動，自動執行測試例，自動處理、判斷，保存測試結果，最大程度地減少認為誤差。

? 系統＝能力，此軟件系統集合了儀表校準測試這項專業測試能力，讓復雜的測試過程清晰、簡單，極大程度地減少了培養測試工程師所需的成本；

? 縮短測試時間，縮短 90%的測試時間且無返工，大幅度提高儀表利用率和勞動生產率；

? 國際一流水準的控制平臺軟件，全自主知識產權，全模塊化設計，界面友好、操作便捷；

? 可擴展行強，系統可無縫升級，可針對客戶需求定制開發；

? 測試結果定制輸出，按實驗室需求定制開發，專業格式，貼合測試工程師應用習慣。

4.系統平臺硬件和配置

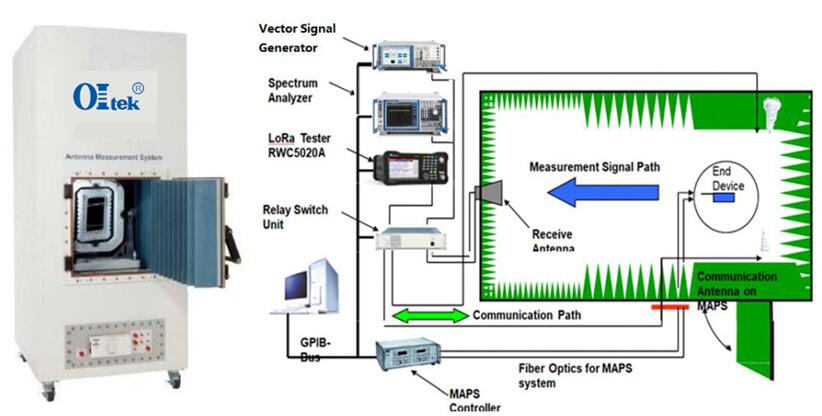

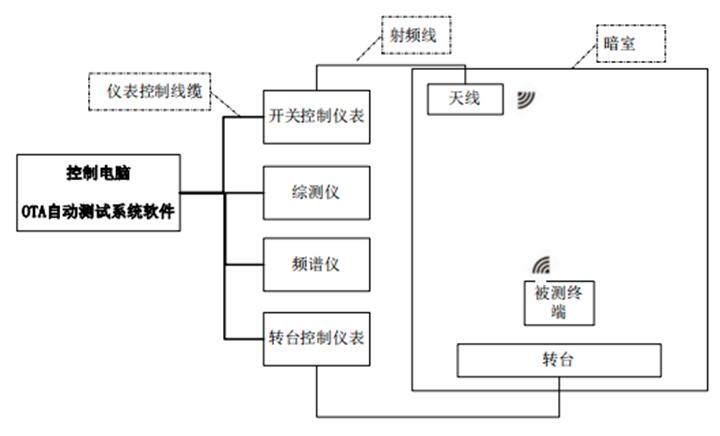

4.1系統硬件構成

各部分功能說明說下：

1）開關控制儀表：用于控制射頻線路，實現修改天線的極化方向；

2）綜測儀：用于測試信令模式下的功率和接收靈敏度；

3）頻譜儀：用于測試被測設備的發射功率，實現快速測試；

4）轉臺控制儀表：用于控制暗室內的轉臺旋轉，完成 OTA 的測試目的；

5）控制電腦：用于操作測試軟件，實現自動化測試的目的。
